1N4001
¿Qué es el Diodo 1N4001?
El 1N4001 es un diodo rectificador de silicio de propósito general, diseñado para aplicaciones de baja frecuencia y rectificación de corriente alterna. Es uno de los diodos más populares y económicos del mercado, ampliamente utilizado en fuentes de alimentación, circuitos de protección y aplicaciones básicas de rectificación.
¿Qué es un Diodo Rectificador?
Un diodo rectificador permite que la corriente fluya en una sola dirección, bloqueando el flujo en la dirección opuesta. Se utiliza principalmente para convertir corriente alterna (AC) en corriente continua (DC), como en las fuentes de alimentación de equipos electrónicos.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | Diodo Rectificador de Silicio | - |
| Voltaje Inverso Máximo | PIV/PRV | 50 | V |
| Corriente Directa Promedio | IF(AV) | 1 | A |
| Corriente Directa Pico (no repetitivo) | IFSM | 30 | A |
| Voltaje Directo típico | VF | 0.7 - 1.1 | V |
| Corriente Inversa Máxima | IR | 5 | μA |
| Temperatura de Operación | TJ | -65 a +175 | °C |
| Tiempo de Recuperación Inversa | trr | 30 | μs |
| Capacitancia | CD | 15 | pF |
| Encapsulado | - | DO-41 (Axial) | - |

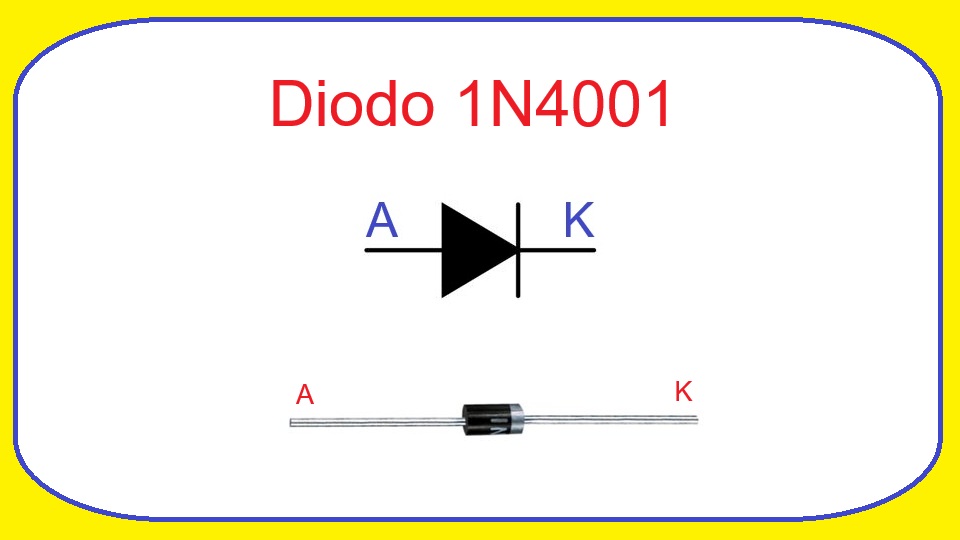

Identificación y Pinout
Encapsulado DO-41 (cilíndrico axial):
- Ánodo: Terminal sin banda (lado positivo)
- Cátodo: Terminal con banda plateada o blanca (lado negativo)
Nota: La banda indica el cátodo. La corriente fluye del ánodo hacia el cátodo cuando el diodo está polarizado directamente.
¿Cómo identificar la polaridad?
- La banda blanca o plateada siempre marca el cátodo (negativo)
- El extremo sin banda es el ánodo (positivo)
- La corriente entra por el ánodo y sale por el cátodo
Aplicaciones Típicas
- Rectificación de media onda en fuentes de alimentación
- Rectificación de onda completa (puente rectificador)
- Protección contra polaridad inversa
- Circuitos de protección contra sobrevoltaje
- Diodos volantes (flyback) en circuitos inductivos
- Rectificación en transformadores de baja potencia
- Circuitos de carga de baterías simples
- Limitadores de voltaje básicos
Familia de Diodos 1N400x
El 1N4001 pertenece a una familia de diodos rectificadores con características similares pero diferentes voltajes de ruptura:
| Modelo | PIV (Voltaje Inverso) | Aplicación Típica |
|---|---|---|
| 1N4001 | 50V | Fuentes de 12V y menores |
| 1N4002 | 100V | Fuentes de 24V |
| 1N4003 | 200V | Fuentes de 48V |
| 1N4004 | 400V | Rectificación de 120V AC |
| 1N4005 | 600V | Aplicaciones de alto voltaje |
| 1N4006 | 800V | Aplicaciones industriales |
| 1N4007 | 1000V | Rectificación de 240V AC |
Equivalentes y Reemplazos
Los siguientes diodos pueden usarse como reemplazo directo del 1N4001:
Equivalentes Exactos
- 1N4001G: Versión con especificaciones de grado militar
- FR101: Equivalente de recuperación rápida
- BY255: Equivalente europeo
Reemplazos Compatibles (Mejor Especificación)
- 1N4002 a 1N4007: Mismo encapsulado, mayor voltaje inverso
- 1N5391 a 1N5399: Mayor corriente (1.5A) y voltajes diversos
- UF4001: Versión ultrarrápida (75ns vs 30μs)
- SF11: Versión Schottky rápida (menor caída de voltaje)
- SR101: Diodo Schottky de recuperación rápida
Equivalentes SMD
- S1A: Versión SMD en encapsulado SMA
- S1B a S1G: Serie SMD con voltajes de 100V a 400V
- SS14: Schottky SMD para aplicaciones de conmutación
Importante: Al reemplazar, asegúrese de que el nuevo diodo tenga igual o mayor especificación de voltaje y corriente que el 1N4001.
