1N4002
¿Qué es el Diodo 1N4002?
El 1N4002 es un diodo rectificador de silicio de propósito general, diseñado para aplicaciones de baja frecuencia como fuentes de alimentación y circuitos rectificadores. Forma parte de la popular serie 1N400x y es uno de los diodos más utilizados en electrónica por su excelente relación costo-beneficio y confiabilidad.
¿Cómo funciona un diodo?
Un diodo es como una válvula eléctrica que permite el flujo de corriente en una sola dirección. Cuando el ánodo (lado positivo) está a mayor voltaje que el cátodo (lado negativo), el diodo conduce. En caso contrario, bloquea la corriente. Esta propiedad lo hace ideal para convertir corriente alterna (AC) en corriente continua (DC).
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Voltaje inverso máximo | PIV / VRRM | 100 | V |
| Corriente directa máxima | IF(AV) | 1.0 | A |
| Corriente pico no repetitiva | IFSM | 30 | A |
| Voltaje directo típico | VF | 0.7 - 1.1 | V |
| Corriente de fuga inversa | IR | 5 | μA |
| Temperatura de operación | TJ | -65 a +175 | °C |
| Tiempo de recuperación | trr | 30 | μs |
| Potencia máxima | PD | 3.0 | W |
| Encapsulado | - | DO-41 | - |

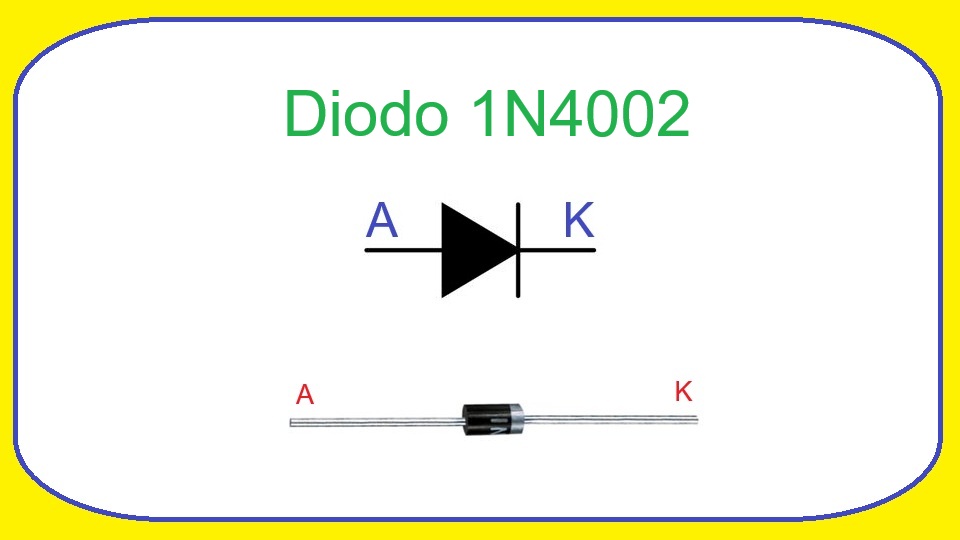

Identificación del Diodo
Encapsulado DO-41 (cilíndrico de vidrio):
- Cátodo: Terminal con banda blanca o plateada (negativo)
- Ánodo: Terminal opuesto, sin marca (positivo)
Regla fácil: La corriente fluye hacia la banda (del ánodo al cátodo).
Aplicaciones Típicas
- Rectificación en fuentes de alimentación DC
- Puentes rectificadores de onda completa
- Protección contra polaridad inversa
- Circuitos de carga de baterías
- Supresión de picos de voltaje en bobinas
- Rectificación en transformadores de bajo voltaje
- Circuitos de iluminación LED de baja potencia
- Aislamiento de señales DC
Equivalentes y Reemplazos
Los siguientes diodos pueden usarse como reemplazo directo del 1N4002:
Equivalentes Exactos
- 1N4002G: Versión con mejor tolerancia térmica
- 1N4002RL: Versión para montaje en cinta (tape and reel)
- DO-41 1N4002: Mismas especificaciones, diferentes fabricantes
Reemplazos con Mejores Características
- 1N4003: 200V en lugar de 100V (mayor voltaje)
- 1N4004: 400V en lugar de 100V (mucho mayor voltaje)
- 1N4005: 600V en lugar de 100V (alto voltaje)
- 1N4006: 800V en lugar de 100V (muy alto voltaje)
- 1N4007: 1000V en lugar de 100V (máximo voltaje serie)
- 1N5404: 400V, 3A (mayor corriente y voltaje)
- 1N5408: 1000V, 3A (mucho mayor corriente y voltaje)
Alternativas Modernas
- 1N4148: Solo para señales pequeñas (75V, 200mA)
- UF4002: Diodo ultrarrápido, mismas especificaciones
- FR104: Fast recovery, 400V, 1A
- MBR140: Schottky, menor caída de voltaje (0.3V)
Nota: Siempre verificar que el reemplazo tenga voltaje y corriente igual o superior al original.
Comparación Serie 1N400x
| Modelo | Voltaje Inverso | Corriente | Uso Típico |
|---|---|---|---|
| 1N4001 | 50V | 1A | Voltajes muy bajos |
| 1N4002 | 100V | 1A | Fuentes 12V-24V |
| 1N4003 | 200V | 1A | Fuentes 48V-110V |
| 1N4004 | 400V | 1A | Fuentes 220V (popular) |
| 1N4007 | 1000V | 1A | Alto voltaje |
