1N4003
¿Qué es el Diodo 1N4003?
El 1N4003 es un diodo rectificador de silicio de uso general, perteneciente a la popular serie 1N400x. Está diseñado para aplicaciones de rectificación en fuentes de alimentación de baja frecuencia (50-60 Hz) y es ampliamente utilizado en circuitos que requieren conversión de corriente alterna (AC) a corriente continua (DC).
¿Qué es un Diodo Rectificador?
Un diodo rectificador permite el paso de la corriente en una sola dirección, bloqueándola en la dirección opuesta. Esto lo hace ideal para convertir voltaje alterno (AC) en voltaje continuo (DC), proceso conocido como rectificación.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | Rectificador de Silicio | - |
| Voltaje Inverso Máximo | PIV / VRRM | 200 | V |
| Voltaje de Trabajo Inverso | VRWM | 200 | V |
| Corriente Directa Promedio | IF(AV) | 1 | A |
| Corriente Directa de Pico | IFSM | 30 | A |
| Voltaje Directo | VF | 1.1 típico | V |
| Corriente Inversa | IR | 5 máx | µA |
| Tiempo de Recuperación | trr | 30 | µs |
| Temperatura de Operación | TJ | -65 a +175 | °C |
| Encapsulado | - | DO-41 | - |

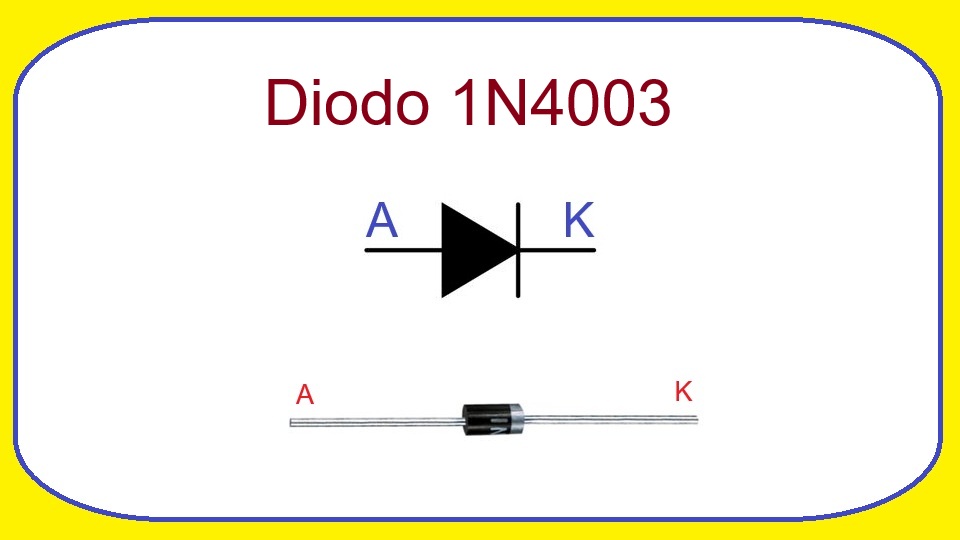

Identificación y Polaridad
Encapsulado DO-41:
- Ánodo: Terminal sin banda (positivo)
- Cátodo: Terminal con banda blanca/plateada (negativo)
Nota: La corriente fluye del ánodo al cátodo cuando el diodo está polarizado directamente.
Aplicaciones Típicas
- Rectificación en fuentes de alimentación lineales
- Puentes rectificadores de onda completa
- Rectificadores de media onda
- Protección contra polaridad inversa
- Circuitos de filtrado y suavizado
- Cargadores de baterías de baja potencia
- Eliminadores de voltaje AC
- Circuitos de protección en general
Equivalentes y Reemplazos
Los siguientes diodos pueden usarse como reemplazo directo del 1N4003:
Equivalentes Exactos (200V, 1A)
- BY255: Equivalente europeo directo
- 1N5404: Mismo voltaje, mayor corriente (3A)
- FR201: Fast recovery, mismas especificaciones
- UF4003: Ultra-fast recovery, mismo voltaje
Serie 1N400x Compatible (Mismo Encapsulado y Corriente)
- 1N4001: 50V - Menor voltaje, funciona si el circuito no excede 50V
- 1N4002: 100V - Menor voltaje, funciona si el circuito no excede 100V
- 1N4004: 400V - Mayor voltaje, compatible hacia arriba
- 1N4005: 600V - Mayor voltaje, compatible hacia arriba
- 1N4006: 800V - Mayor voltaje, compatible hacia arriba
- 1N4007: 1000V - Mayor voltaje, compatible hacia arriba
Alternativas de Mayor Corriente
- 1N5402: 200V, 3A - Triple corriente
- 6A05: 200V, 6A - Seis veces la corriente
- 10A05: 200V, 10A - Diez veces la corriente
Importante: Siempre verificar que el voltaje de reemplazo sea igual o mayor al original. La corriente puede ser mayor sin problemas.
Comparación con la Serie 1N400x
| Modelo | Voltaje Inverso (V) | Aplicación Típica |
|---|---|---|
| 1N4001 | 50 | Circuitos de muy bajo voltaje |
| 1N4002 | 100 | Fuentes de 12-24V |
| 1N4003 | 200 | Fuentes de 120V AC |
| 1N4004 | 400 | Fuentes con mayor margen |
| 1N4007 | 1000 | Aplicaciones de alto voltaje |
