1N4004
¿Qué es el Diodo 1N4004?
El 1N4004 es un diodo rectificador de silicio de propósito general, perteneciente a la popular serie 1N400x. Es uno de los diodos más utilizados en electrónica para la rectificación de corriente alterna (AC) a corriente continua (DC) en fuentes de alimentación. Su diseño robusto y económico lo convierte en la primera opción para la mayoría de aplicaciones de rectificación.
¿Qué hace un diodo rectificador?
Un diodo rectificador permite el paso de corriente en una sola dirección (del ánodo al cátodo) y bloquea el flujo en la dirección opuesta. Esto es fundamental para convertir corriente alterna (AC) que cambia de dirección constantemente, en corriente continua (DC) que fluye en una sola dirección.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | Diodo Rectificador de Silicio | - |
| Voltaje Inverso Máximo | VRRM | 400 | V |
| Voltaje Inverso de Trabajo | VRWM | 400 | V |
| Corriente Directa Máxima | IF | 1 | A |
| Corriente de Pico No Repetitiva | IFSM | 30 | A |
| Voltaje Directo Típico | VF | 0.7 - 1.1 | V |
| Corriente Inversa Máxima | IR | 5 | µA |
| Tiempo de Recuperación | trr | 30 | µs |
| Temperatura de Operación | TJ | -65 a +175 | °C |
| Encapsulado | - | DO-41 (Axial) | - |

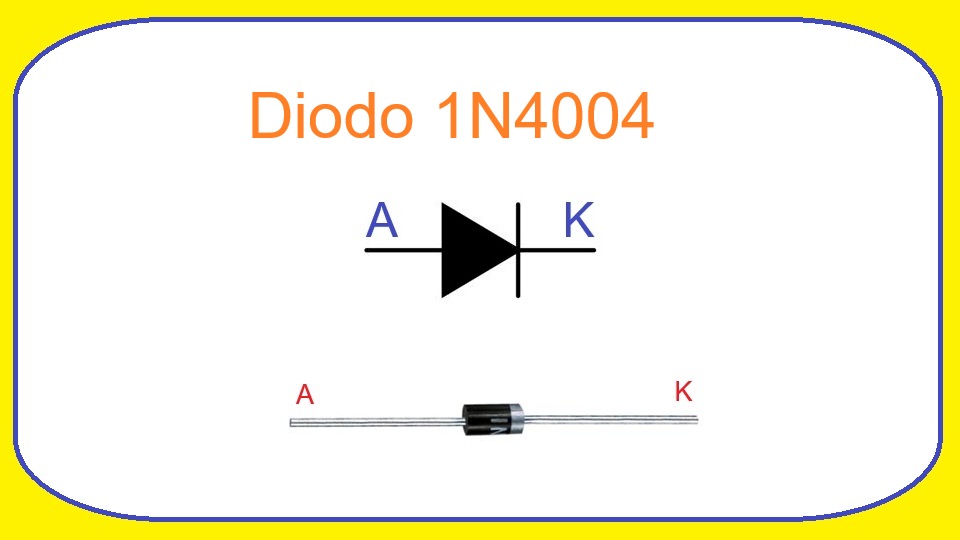

Identificación y Polaridad
Marcado del diodo:
- Banda blanca/plata: Marca el extremo del Cátodo (-)
- Sin banda: Extremo del Ánodo (+)
- Cuerpo: Cilíndrico negro con código "1N4004"
Importante: La corriente fluye del ánodo (+) hacia el cátodo (-). La banda siempre marca el cátodo.
Aplicaciones Típicas
- Rectificación en fuentes de alimentación lineales
- Puentes rectificadores de onda completa
- Rectificadores de media onda
- Protección contra polaridad inversa
- Circuitos de carga de baterías
- Supresión de picos de voltaje
- Rectificación en transformadores de baja frecuencia
- Fuentes de alimentación para electrodomésticos
Ventajas del 1N4004
- Voltaje de trabajo alto (400V) para la mayoría de aplicaciones
- Corriente adecuada (1A) para circuitos de potencia media
- Muy económico y ampliamente disponible
- Robusto y confiable
- Baja corriente de fuga
- Encapsulado estándar fácil de soldar
- Excelente para aplicaciones de 50/60 Hz
Equivalentes y Reemplazos
Los siguientes diodos pueden usarse como reemplazo directo del 1N4004:
Serie 1N400x (Directos)
- 1N4001: 50V, 1A - Menor voltaje, mismo encapsulado
- 1N4002: 100V, 1A - Menor voltaje, mismo encapsulado
- 1N4003: 200V, 1A - Menor voltaje, mismo encapsulado
- 1N4005: 600V, 1A - Mayor voltaje, compatible
- 1N4006: 800V, 1A - Mayor voltaje, compatible
- 1N4007: 1000V, 1A - Mayor voltaje, muy popular
Equivalentes de Otras Series
- 1N5404: 400V, 3A - Mayor corriente, encapsulado DO-201
- 1N5408: 1000V, 3A - Mayor voltaje y corriente
- BY255: 1300V, 3A - Equivalente europeo de mayor potencia
- FR107: 1000V, 1A - Fast recovery, mejor para switching
- UF4007: 1000V, 1A - Ultra fast recovery
- MUR160: 600V, 1A - Ultra fast recovery
Diodos SMD Equivalentes
- S1M: 1000V, 1A - SMD equivalente
- M7: 1000V, 1A - SMD popular
- SM4007: 1000V, 1A - SMD directo
Nota: Siempre verificar que el voltaje de reemplazo sea igual o mayor al original. La corriente puede ser igual o mayor.
Comparación con Otros Diodos de la Serie
| Modelo | Voltaje Inverso | Aplicación Típica |
|---|---|---|
| 1N4001 | 50V | Circuitos de baja tensión |
| 1N4002 | 100V | Fuentes de 12-24V |
| 1N4004 | 400V | Fuentes universales, uso general |
| 1N4007 | 1000V | Aplicaciones de alto voltaje |
