1N4005
¿Qué es el Diodo 1N4005?
El 1N4005 es un diodo rectificador de silicio de propósito general, perteneciente a la popular serie 1N400x. Este diodo está diseñado para aplicaciones de rectificación en fuentes de alimentación y circuitos de baja frecuencia. Es ampliamente utilizado por su confiabilidad, bajo costo y buenas características eléctricas.
¿Cómo funciona un diodo rectificador?
Un diodo rectificador permite que la corriente eléctrica fluya en una sola dirección (del ánodo al cátodo) y bloquea el flujo en la dirección opuesta. Esto lo hace ideal para convertir corriente alterna (AC) en corriente continua (DC), proceso conocido como rectificación.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Voltaje inverso máximo repetitivo | VRRM | 600 | V |
| Voltaje inverso de trabajo | VRWM | 600 | V |
| Corriente directa promedio | IF(AV) | 1 | A |
| Corriente directa pico (no repetitiva) | IFSM | 30 | A |
| Caída de voltaje directo | VF | 1.1 | V |
| Corriente inversa máxima | IR | 5 | μA |
| Tiempo de recuperación inversa | trr | 3 | μs |
| Temperatura de unión máxima | TJ | 175 | °C |
| Temperatura de almacenamiento | TSTG | -65 a +175 | °C |
| Encapsulado | - | DO-41 | - |

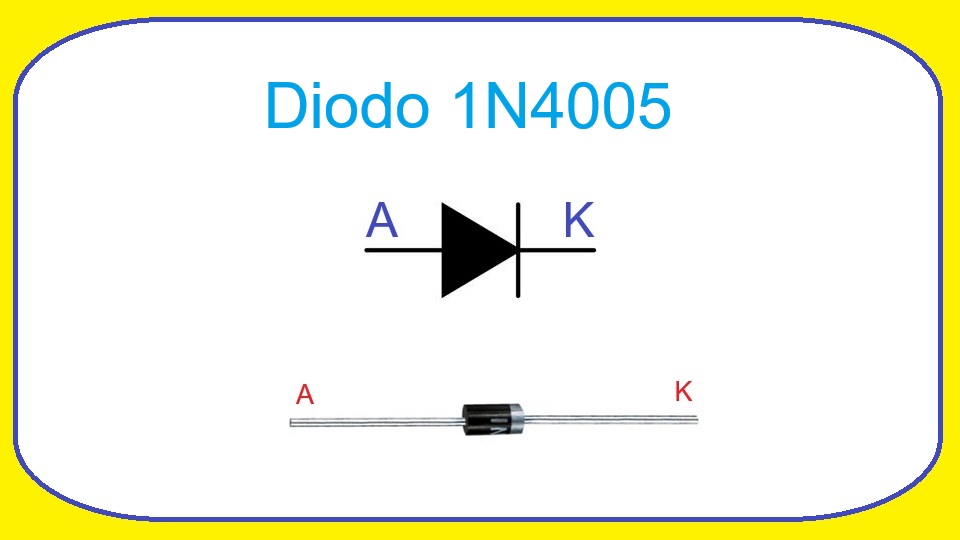

Identificación y Polaridad
Encapsulado DO-41:
- Cátodo: Terminal marcado con una banda blanca o negra
- Ánodo: Terminal opuesto, sin marca
- Tamaño: Aproximadamente 5mm de diámetro x 9mm de largo
Importante: La corriente debe fluir del ánodo (terminal sin marca) hacia el cátodo (terminal con banda).
Aplicaciones Típicas
- Rectificación en fuentes de alimentación lineales
- Puentes rectificadores de onda completa
- Rectificadores de media onda
- Protección contra polaridad inversa
- Circuitos de protección contra sobrevoltaje
- Dobladores y multiplicadores de voltaje
- Filtros y supresores de picos
- Circuitos de desmagnetización (degauss)
Comparación con la Serie 1N400x
| Modelo | Voltaje Inverso (V) | Aplicación Principal |
|---|---|---|
| 1N4001 | 50 | Fuentes de baja tensión |
| 1N4002 | 100 | Rectificación general |
| 1N4003 | 200 | Fuentes de media tensión |
| 1N4004 | 400 | Fuentes switching |
| 1N4005 | 600 | Alta tensión, SMPS |
| 1N4006 | 800 | Muy alta tensión |
| 1N4007 | 1000 | Máximo voltaje de la serie |
Equivalentes y Reemplazos
Los siguientes diodos pueden usarse como reemplazo del 1N4005:
Equivalentes Directos
- 1N4006: 800V, mayor voltaje (siempre compatible)
- 1N4007: 1000V, el más popular de la serie
- UF4005: Versión ultrarrápida, menor tiempo de recuperación
- BY255: Equivalente europeo con encapsulado DO-201
Alternativas con Mejores Prestaciones
- MUR160: Ultrarrápido, 600V, 1A
- HER158: Eficiencia alta, recuperación rápida
- FR107: Fast recovery, 1000V, 1A
- 1N5408: Mayor corriente (3A), 1000V
Para Aplicaciones Específicas
- Schottky SB560: Para baja caída de voltaje (0.55V)
- 1N5819: Schottky para fuentes switching (40V, 1A)
- MBR160: Schottky de potencia para mayor eficiencia
Nota: Al reemplazar, asegurar que el voltaje inverso sea igual o mayor a 600V y la corriente directa sea de al menos 1A.
