1N4006
¿Qué es el Diodo 1N4006?
El 1N4006 es un diodo rectificador de silicio de uso general, diseñado para convertir corriente alterna (AC) en corriente continua (DC). Pertenece a la popular familia de diodos 1N400x y es ampliamente utilizado en fuentes de alimentación, cargadores y circuitos rectificadores de baja corriente.
¿Cómo funciona un diodo rectificador?
Un diodo permite que la corriente fluya en una sola dirección. Cuando el voltaje en el ánodo es mayor que en el cátodo (polarización directa), el diodo conduce. Cuando es al revés (polarización inversa), el diodo bloquea la corriente. Esto permite "rectificar" o convertir AC en DC.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | Diodo Rectificador de Silicio | - |
| Voltaje inverso repetitivo pico | VRRM | 800 | V |
| Voltaje inverso RMS | VRMS | 560 | V |
| Voltaje inverso DC | VDC | 800 | V |
| Corriente directa promedio | IF(AV) | 1 | A |
| Corriente directa pico no repetitiva | IFSM | 30 | A |
| Voltaje directo máximo | VF | 1.1 | V |
| Corriente inversa máxima | IR | 5 | µA |
| Temperatura de operación | TJ | -65 a +175 | °C |
| Tiempo de recuperación inversa | trr | 30 | µs |
| Encapsulado | - | DO-41 | - |

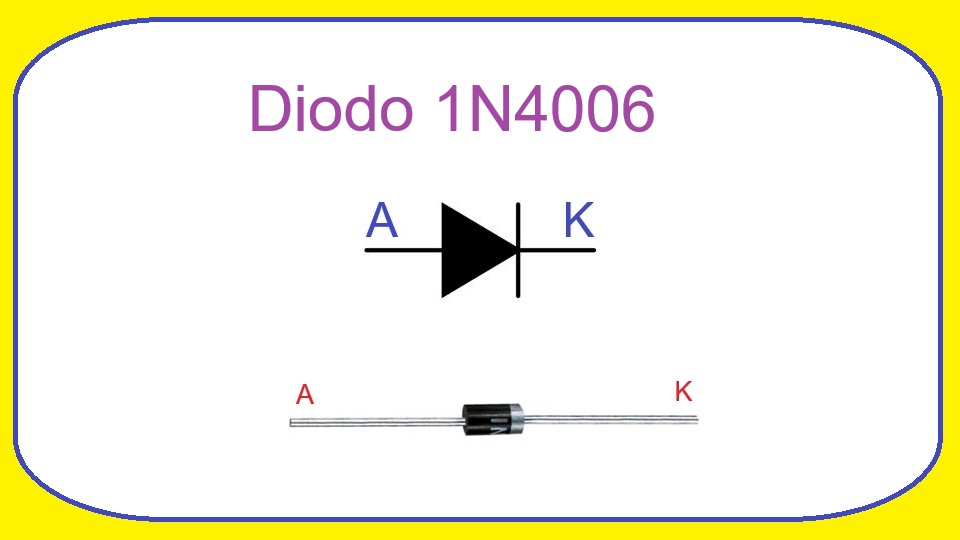

Identificación de Terminales
Encapsulado DO-41 (cilíndrico con banda):
- Cátodo (K): Terminal con banda blanca o plateada
- Ánodo (A): Terminal sin banda (opuesto al cátodo)
Regla fácil de recordar: La corriente fluye DE la banda (cátodo) HACIA el lado sin banda (ánodo) cuando está en conducción.
Aplicaciones Típicas
- Fuentes de alimentación lineales (transformador + rectificación)
- Rectificadores de media onda y onda completa
- Puentes rectificadores de baja corriente
- Cargadores de baterías de bajo amperaje
- Protección contra polaridad inversa
- Circuitos de protección en general
- Demoduladores de AM
- Circuitos de fijación de nivel (clamp circuits)
Equivalentes y Reemplazos
Los siguientes diodos pueden usarse como reemplazo directo del 1N4006:
Equivalentes Exactos:
- BY251: Equivalente europeo directo
- RGP15M: Diodo rápido equivalente
- FR107: Fast recovery, mejor para switching
Familia 1N400x (Intercambiables con mayor voltaje):
- 1N4007: 1000V, 1A - Mayor voltaje, muy popular
- 1N4005: 600V, 1A - Menor voltaje, funciona igual
- 1N4004: 400V, 1A - Menor voltaje
- 1N4003: 200V, 1A - Menor voltaje
- 1N4002: 100V, 1A - Menor voltaje
- 1N4001: 50V, 1A - Menor voltaje
Otros Reemplazos Comunes:
- UF4006: Ultra fast, 800V, 1A
- HER107: High efficiency rectifier
- SF16: Super fast rectifier
- BYV26C: Fast recovery equivalent
Nota: Se puede usar cualquier diodo de la serie 1N400x con igual o mayor voltaje que el requerido. El 1N4007 es el más popular y funciona perfectamente como reemplazo.
Diferencias con otros diodos de la familia 1N400x
| Modelo | Voltaje Inverso | Aplicación Típica |
|---|---|---|
| 1N4001 | 50V | Circuitos de muy bajo voltaje |
| 1N4002 | 100V | Fuentes de 12-24V |
| 1N4003 | 200V | Fuentes hasta 48V |
| 1N4004 | 400V | Fuentes hasta 110V AC |
| 1N4005 | 600V | Fuentes hasta 150V AC |
| 1N4006 | 800V | Fuentes hasta 220V AC |
| 1N4007 | 1000V | Fuentes hasta 240V AC (más popular) |
