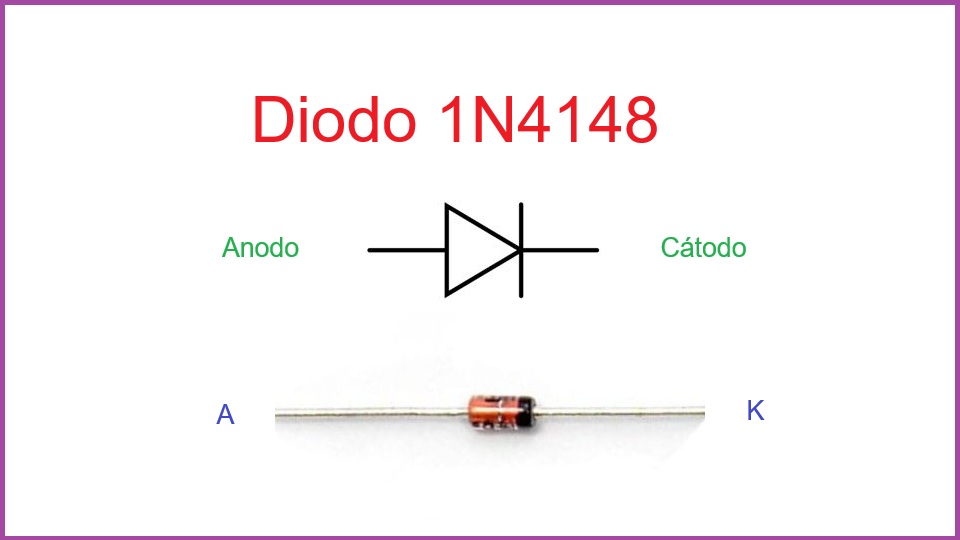

1N4148 - Diodo de conmutación rápida
El 1N4148 es un diodo de señal rápida ampliamente utilizado en electrónica. Su función principal es permitir el paso de corriente en una sola dirección y bloquearla en la otra. Es ideal para circuitos digitales, conmutación rápida y protección contra polaridad inversa.
Datos técnicos resumidos
- Tipo: Diodo de señal rápida (conmutación)
- Voltaje máximo inverso (VR): 100 V
- Corriente máxima directa (IF): 300 mA
- Pico de corriente directa (IFSM): 2 A (por pulsos cortos)
- Tiempo de recuperación inversa (trr): 4 nanosegundos
- Caída de tensión directa (VF): Aproximadamente 0.7 V
- Encapsulado: DO-35 (vidrio)
- Temperatura de operación: -65 °C a +175 °C
Aplicaciones comunes
- Conmutación de señales digitales
- Protección de entradas lógicas
- Desacoplamiento y rectificación de señales pequeñas
- Puentes de diodos de baja corriente
Equivalentes o reemplazos
El 1N4148 tiene algunos equivalentes directos que pueden usarse como reemplazo si se respetan las especificaciones eléctricas:
- 1N4448 – Muy similar, con características prácticamente iguales.
- BAV19, BAV20, BAV21 – Reemplazos posibles en algunas aplicaciones, con mayor voltaje inverso.
