1N4728A

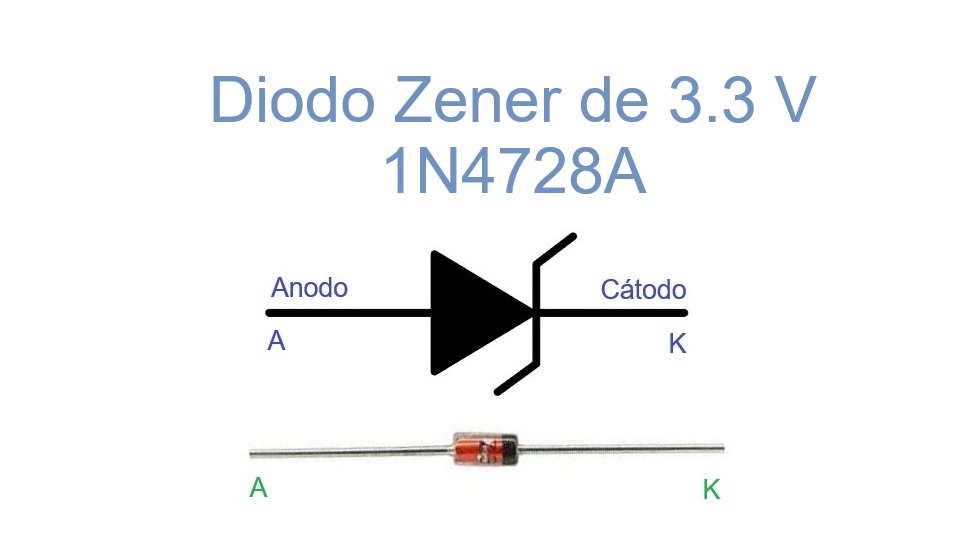

¿Qué es el Diodo 1N4728A?
El 1N4728A es un diodo Zener de silicio diseñado para actuar como referencia o regulador de tensión en modo inverso. Su tensión nominal de Zener es 3,3 V (tolerancia ±5 %) y está disponible en encapsulado axial DO-41. Está pensado para aplicaciones de regulación o sujeción de tensión con una disipación de potencia de hasta 1 W.
Características principales
| Parámetro | Valor | Unidad / Observación |
|---|---|---|
| Tipo | 1N4728A | Diodo Zener, encapsulado axial DO-41 |
| Tensión Zener (Vz @ IZT) | 3.3 | V (valor nominal) |
| Corriente de prueba IZT | 76 | mA |
| Corriente para medición de impedancia IZK | 1 | mA |
| Corriente de fuga inversa IR | ≤ 100 | µA (a VR = 1 V) |
| Resistencia dinámica típica ZZT @ IZT | ≈ 10 | Ω |
| Resistencia dinámica máxima ZZK @ IZK | 400 | Ω |
| Corriente de pulso máxima | ≈ 1380 | mA |
| Corriente máxima de regulador IZM | ≈ 276 | mA |
| Voltaje directo Vf | ≤ 1.2 | V @ IF = 200 mA |
| Disipación de potencia | ≈ 1.0 | W |
| Temperatura de funcionamiento / almacenamiento | -65 a +175 | °C |
Principio de funcionamiento
En polarización inversa, el 1N4728A entra en avalancha controlada cuando la tensión alcanza aproximadamente los 3,3 V. A partir de ese punto, la caída de tensión se mantiene casi constante mientras circule la corriente adecuada, lo que permite usarlo como regulador de voltaje.
Ejemplo A — Vin = 9,0 V, Iz = 10 mA
1) Vin − Vz = 9,0 − 3,3 = 5,7 V.
2) R = 5,7 / 0,010 = 570 Ω.
3) Potencia en resistencia: 0,057 W.
4) Potencia en el Zener: 0,033 W.
Ejemplo B — Vin = 12,0 V, Iz = 10 mA
1) Vin − Vz = 8,7 V.
2) R = 8,7 / 0,010 = 870 Ω.
3) Potencia en resistencia: 0,087 W.
4) Potencia en el Zener: 0,033 W.
Ejemplo C — IZT = 76 mA, Vin = 12,0 V
1) Vin − Vz = 8,7 V.
2) R = 8,7 / 0,076 ≈ 114,47 Ω.
3) Potencia en resistencia: ≈ 0,661 W.
4) Potencia en el Zener: ≈ 0,251 W.
Aplicaciones típicas
- Referencia de tensión en fuentes de alimentación.
- Protección contra sobretensiones.
- Sujeción de señales en entradas electrónicas.
- Reguladores de baja potencia.
Recomendaciones para reemplazo y uso
- Utilizar un Zener con la misma tensión nominal (3,3 V) y tolerancia similar.
- Asegurar que la potencia máxima sea igual o superior a 1 W.
- Revisar la resistencia dinámica para mantener la estabilidad del voltaje.
- Comprobar la corriente máxima de trabajo permitida.
- En encapsulados SMD, considerar la disipación térmica más limitada.
Ejemplos de sustitutos: 1N4728A de otros fabricantes, BZX55C3V3 (0,5 W, para bajas corrientes), o BZT52C3V3 en formato SMD.
Consejos de diseño
- No trabajar de forma continua a la potencia máxima sin considerar la disipación térmica.
- Usar resistencias con margen de potencia extra para evitar sobrecalentamientos.
- Agregar un condensador en paralelo al Zener para mejorar la respuesta frente a ruidos y transitorios.
