1N4729A

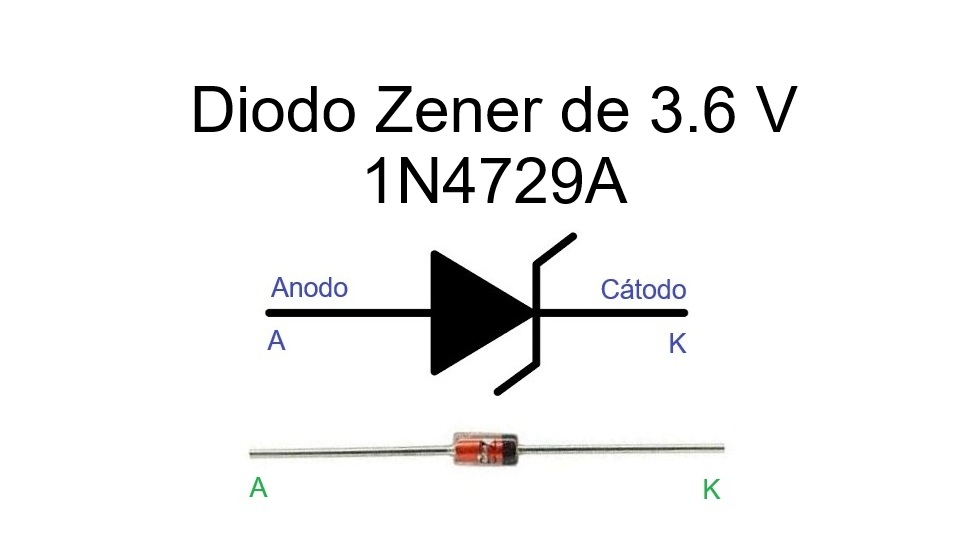

¿Qué es el Diodo 1N4729A?
El 1N4729A es un diodo Zener de silicio diseñado para funcionar como referencia o regulador de tensión en polarización inversa. Tiene una tensión nominal de Zener de 3,6 V (tolerancia estándar ±5 %) y se suministra en encapsulado axial tipo DO-41. Está pensado para su uso en sujeción de tensión, protección contra sobretensiones y reguladores tipo shunt en aplicaciones de baja potencia.
Características principales (Según la tabla adjunta en el PDF)
| Parámetro | Valor | Unidad / Observación |
|---|---|---|
| Tipo | 1N4729A | Diodo Zener, encapsulado DO-41 |
| Tensión Zener (Vz, nominal) | 3.6 | V |
| Corriente de prueba IZT | 69 | mA (corriente usada para especificar Vz) |
| Corriente para medición IZK | 1 | mA |
| Corriente de fuga inversa IR | ≤ 100 | µA (medida a VR = 1 V) |
| Resistencia dinámica típica ZZT @ IZT | ≈ 10 | Ω (típica, f = 1 kHz) |
| Resistencia dinámica máxima ZZK @ IZK | 400 | Ω (máx.) |
| Corriente de pulso máxima (surge, tp = 10 ms) | ≈ 1260 | mA (pico no repetitivo) |
| Corriente máxima de regulador IZM | ≈ 252 | mA (valor orientativo) |
| Voltaje directo Vf | ≤ 1.2 | V @ IF = 200 mA (máx.) |
| Disipación de potencia | ≈ 1 W | Potencia práctica de referencia; consulte la ficha para condiciones y curvas térmicas |
| Rango de temperatura | -65 a +175 | °C (almacenamiento / operación, según fabricante) |
Principio de funcionamiento
Cuando se polariza inversamente, al alcanzar aproximadamente 3,6 V el diodo entra en una región de avalancha controlada y mantiene la tensión casi constante aunque varíe la corriente dentro de ciertos límites. Esa propiedad permite usarlo como referencia de tensión o elemento de sujeción en una configuración shunt: se coloca una resistencia serie entre la fuente y el zener para fijar la corriente que circula por el diodo.
Ejemplo A — Vin = 9,0 V, Iz (corriente de trabajo) = 10 mA
1) Caída en la resistencia: Vin − Vz = 9,0 − 3,6 = 5,4 V.
2) R = 5,4 / 0,010 = 540 Ω (usar valor comercial próximo, p. ej. 560 Ω si se desea reducir ligeramente Iz).
3) Potencia en la resistencia: Pr = 5,4 × 0,010 = 0,054 W (54 mW).
4) Potencia disipada en el zener: Pd = Vz × Iz = 3,6 × 0,010 = 0,036 W (36 mW).
Ejemplo B — Vin = 12,0 V, Iz = 10 mA
1) Vin − Vz = 12,0 − 3,6 = 8,4 V.
2) R = 8,4 / 0,010 = 840 Ω (usar 820 Ω o 910 Ω según tolerancia y margen).
3) Pr = 8,4 × 0,010 = 0,084 W (84 mW).
4) Pd (Zener) = 3,6 × 0,010 = 0,036 W.
Ejemplo C — Corriente de prueba IZT = 69 mA con Vin = 12,0 V (situación de ensayo)
1) Vin − Vz = 8,4 V.
2) R = 8,4 / 0,069 ≈ 121.7 Ω → elegir 120 Ω o 130 Ω según criterio de diseño.
3) Potencia en la resistencia: Pr ≈ 8,4 × 0,069 ≈ 0,580 W (usar resistencia de potencia adecuada, ≥1 W para ensayos).
4) Potencia en el Zener: Pd ≈ 3,6 × 0,069 ≈ 0,249 W.
Nota: IZT es la corriente de prueba definida en la ficha para caracterizar Vz; no es recomendable operar de forma continua a IZT salvo que el diseño y la disipación térmica lo permitan. Para regulación estable en aplicaciones comunes se usan corrientes de trabajo típicas entre 5 mA y 20 mA, dependiendo de la impedancia dinámica requerida.
Aplicaciones típicas
- Referencia de tensión en circuitos de medida y fuentes simples.
- Regulador shunt para alimentación de pequeñas cargas o circuitos de control.
- Protección contra sobretensiones y recorte de picos en líneas de señal.
- Sujeción de entradas analógicas o de comparadores para evitar tensiones indeseadas.
Recomendaciones para reemplazarlo y consideraciones de uso
- Si necesita sustituirlo, el reemplazo más directo es otro 1N4729A del fabricante disponible (mismas especificaciones 3,6 V ±5 %).
- Si busca la misma tensión en encapsulado SMD o con menor potencia, considerar BZX55C3V6 o BZT52C3V6 (0,5 W) — solo para corrientes bajas y señales; no sirven para corrientes de regulador elevadas sin verificar disipación.
- Verifique la potencia que deberá disipar el Zener en su aplicación. Si la disipación continua supera cómodamente 0,25–0,3 W, plantee una solución distinta (p. ej. LDO o regulador con mayor eficiencia) en lugar de usar un Zener como regulador principal.
- Al elegir un sustituto, compare: Vz nominal y tolerancia, IZT (test current), impedancia dinámica Zz, corriente de fuga IR y la potencia máxima disponible.
- Si va a trabajar en ambientes con temperatura elevada o montaje SMD, considere cómo afecta la temperatura a la disipación y reduzca la corriente de trabajo para mantener la seguridad térmica.
Consejos de diseño y seguridad térmica
- No opere el zener continuamente al valor IZT de prueba; dimensione la corriente para la aplicación práctica (5–20 mA suele ser suficiente en muchas referencias pequeñas).
- Dimensione la resistencia serie con margen: use una resistencia con clasificación de potencia adecuada (p. ej. 2× la potencia calculada) para evitar sobrecalentamientos.
- Considere añadir un condensador pequeño (por ejemplo 10 nF a 100 nF) en paralelo con el zener para mejorar la estabilidad frente a ruido y transitorios de alta frecuencia.
- Si necesita regulación eficiente para corrientes de carga medianas o altas, prefiera un regulador lineal (LDO) o un regulador conmutado en lugar de un zener en configuración shunt.
