1N4730A
¿Qué es el Diodo 1N4730A?

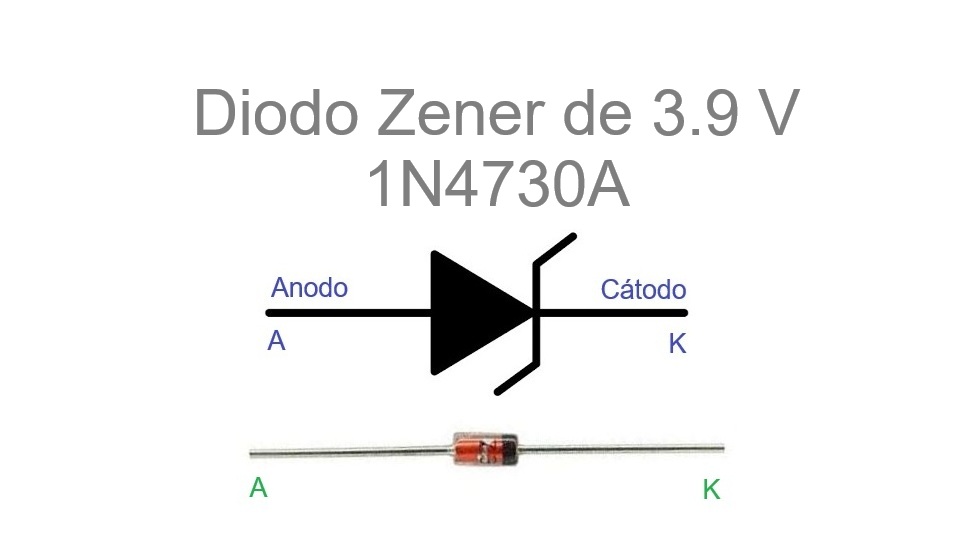

El 1N4730A es un diodo Zener de silicio en encapsulado axial DO-41 diseñado para actuar como referencia o regulador de tensión en polarización inversa. Su tensión nominal de Zener es 3,9 V con tolerancia del ±5%, y está orientado a aplicaciones de sujeción de tensión, protección y regulación de baja potencia.
Características principales
| Parámetro | Valor | Unidad / Observación |
|---|---|---|
| Tipo | 1N4730A | Diodo Zener, encapsulado axial DO-41 |
| Tensión Zener (Vz @ IZT) | 3.9 | V (valor nominal) |
| Corriente de prueba IZT | 64 | mA |
| Corriente para medición de impedancia IZK | 1 | mA |
| Corriente de fuga inversa IR | ≤ 50 | µA (a VR = 1 V) |
| Resistencia dinámica típica ZZT @ IZT | ≈ 9 | Ω |
| Resistencia dinámica máxima ZZK @ IZK | 400 | Ω |
| Corriente máxima de regulador IZM | ≈ 232 | mA |
| Corriente de pulso máxima | ≈ 1160 | mA |
| Voltaje directo Vf | ≤ 1.2 | V @ IF = 200 mA |
| Disipación de potencia | ≈ 1.0 | W |
| Temperatura de funcionamiento / almacenamiento | -65 a +175 | °C |
Principio de funcionamiento
En polarización inversa, cuando la tensión en el diodo alcanza aproximadamente 3,9 V, se produce el efecto Zener o avalancha controlada. A partir de ese momento, el diodo mantiene casi constante la tensión mientras circule la corriente adecuada, lo que lo hace ideal para regular o limitar voltajes.
Ejemplo A — Vin = 9,0 V, Iz = 10 mA
1) Vin − Vz = 9,0 − 3,9 = 5,1 V.
2) R = 5,1 / 0,010 = 510 Ω.
3) Potencia en resistencia: 0,051 W.
4) Potencia en el Zener: 0,039 W.
Ejemplo B — Vin = 12,0 V, Iz = 10 mA
1) Vin − Vz = 8,1 V.
2) R = 8,1 / 0,010 = 810 Ω (usar 820 Ω comercial).
3) Potencia en resistencia: 0,081 W.
4) Potencia en el Zener: 0,039 W.
Ejemplo C — IZT = 64 mA, Vin = 12,0 V
1) Vin − Vz = 8,1 V.
2) R = 8,1 / 0,064 ≈ 126,56 Ω (usar 130 Ω o 150 Ω para mayor margen).
3) Potencia en resistencia: 0,518 W.
4) Potencia en el Zener: 0,250 W.
Aplicaciones típicas
- Referencia de tensión en fuentes de alimentación.
- Protección contra sobretensiones.
- Recorte y sujeción de señales.
- Reguladores shunt de baja potencia.
Recomendaciones para reemplazo y uso
- Elegir un diodo Zener con tensión nominal de 3,9 V y tolerancia similar.
- Asegurar que la potencia máxima soportada sea igual o superior a 1 W.
- Verificar la impedancia dinámica y la corriente de prueba para mantener estabilidad.
- Considerar la corriente de fuga y la temperatura de operación.
- Si se cambia a formato SMD, considerar la menor disipación térmica.
Ejemplos de sustitutos: 1N4730A de otros fabricantes o diodos Zener de 3,9 V de menor potencia como BZX55C3V9 o BZT52C3V9 para aplicaciones de baja corriente.
Consejos de diseño
- No trabajar de forma continua a la potencia máxima sin considerar la disipación térmica.
- Usar resistencias con margen de potencia superior al calculado.
- Agregar un condensador en paralelo para reducir el ruido y mejorar la estabilidad.
