1N4732A
¿Qué es el Diodo 1N4732A?

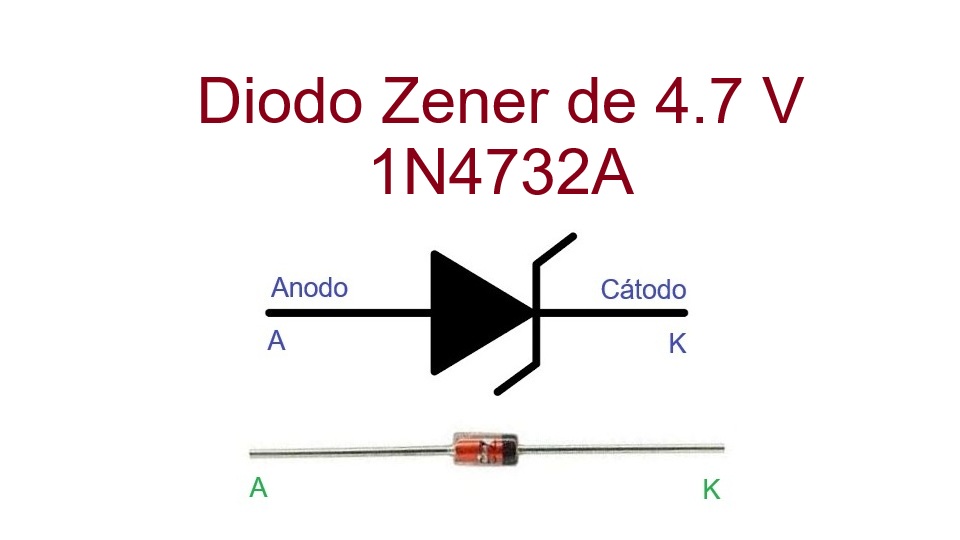

El 1N4732A es un diodo Zener de silicio diseñado para actuar como regulador o referencia de tensión en polarización inversa. Tiene una tensión nominal de Zener de 4,7 V (tolerancia típica ±5 %) y está encapsulado en formato axial DO-41. Es muy utilizado en fuentes de alimentación, protección de circuitos y regulación de bajo consumo.
Características principales
| Parámetro | Valor | Unidad / Observación |
|---|---|---|
| Tipo | 1N4732A | Diodo Zener, encapsulado DO-41 |
| Tensión Zener (Vz @ IZT) | 4.7 | V |
| Corriente de prueba IZT | 53 | mA |
| Corriente para medición de impedancia IZK | 1 | mA |
| Corriente de fuga inversa IR | ≤ 10 | µA (a VR = 1 V) |
| Resistencia dinámica ZZT @ IZT | ≈ 8 | Ω |
| Resistencia dinámica ZZK @ IZK | 500 | Ω |
| Corriente de pulso máxima | ≈ 970 | mA |
| Corriente máxima de regulador IZM | ≈ 191 | mA |
| Voltaje directo Vf | ≤ 1.2 | V @ IF = 200 mA |
| Disipación de potencia | ≈ 1.0 | W |
| Temperatura de funcionamiento / almacenamiento | -65 a +200 | °C |
Principio de funcionamiento
Cuando se polariza inversamente y la tensión alcanza unos 4,7 V, el 1N4732A entra en avalancha controlada y mantiene la tensión prácticamente constante, siempre que circule una corriente dentro de su rango de operación. Esto lo hace útil como referencia de tensión o elemento de protección.
Ejemplo A — Vin = 9,0 V, Iz = 10 mA
1) Vin − Vz = 9,0 − 4,7 = 4,3 V.
2) R = 4,3 / 0,010 = 430 Ω.
3) Potencia en resistencia: 0,043 W.
4) Potencia en Zener: 0,047 W.
Ejemplo B — Vin = 12,0 V, Iz = 10 mA
1) Vin − Vz = 12,0 − 4,7 = 7,3 V.
2) R = 7,3 / 0,010 = 730 Ω (usar 750 Ω o 720 Ω según disponibilidad).
3) Potencia en resistencia: 0,073 W.
4) Potencia en Zener: 0,047 W.
Ejemplo C — IZT = 53 mA, Vin = 12,0 V
1) Vin − Vz = 7,3 V.
2) R = 7,3 / 0,053 ≈ 137,74 Ω (usar 150 Ω para margen).
3) Potencia en resistencia: ≈ 0,387 W.
4) Potencia en Zener: ≈ 0,249 W.
Aplicaciones típicas
- Regulación de tensión en fuentes de baja potencia.
- Protección contra sobretensiones en circuitos electrónicos.
- Referencia de tensión para etapas de medición o control.
- Recorte de señal en aplicaciones analógicas.
Recomendaciones para reemplazo y uso
- Usar un Zener con la misma tensión nominal (4,7 V) y tolerancia similar.
- La potencia de disipación debe ser igual o superior a 1 W.
- Revisar la resistencia dinámica y la corriente de prueba para mantener la regulación estable.
- En encapsulados SMD considerar la menor capacidad de disipación térmica.
Ejemplos de sustitutos: 1N4732A de otros fabricantes, BZX55C4V7 (0,5 W) para bajas corrientes, o BZT52C4V7 en formato SMD.
Consejos de diseño
- No trabajar de forma continua a la potencia máxima sin prever la disipación térmica adecuada.
- Dimensionar la resistencia serie con margen de potencia superior al calculado.
- Agregar un condensador en paralelo para mejorar la estabilidad ante ruidos o transitorios.
