1N4733A

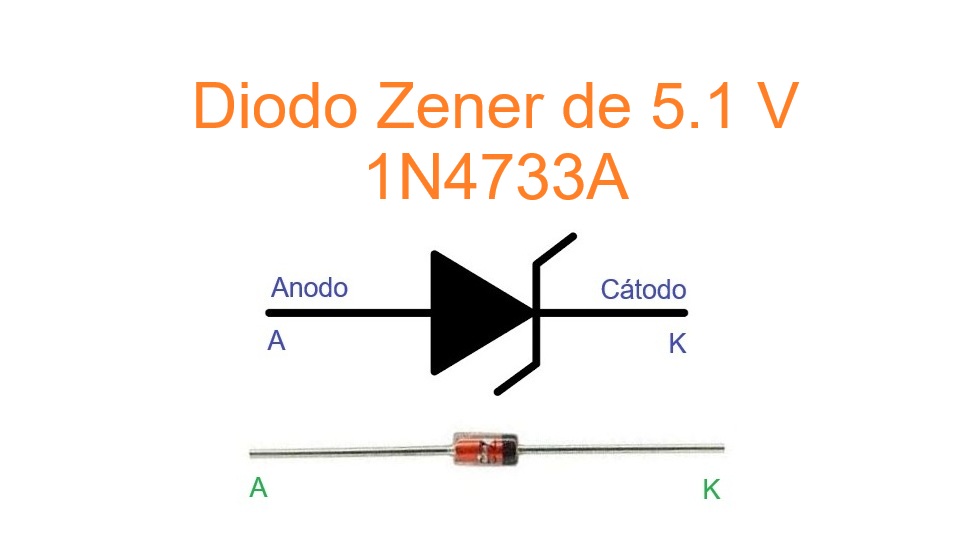

¿Qué es el Diodo 1N4733A?
El 1N4733A es un diodo Zener de silicio diseñado para mantener una tensión estable de 5,1 V en polarización inversa. Se utiliza ampliamente como regulador de referencia, limitador de tensión y protección de circuitos electrónicos. Está encapsulado en formato axial DO-41, con una potencia nominal de 1 W y tolerancia típica del ±5 %.
Características principales
| Parámetro | Valor | Unidad / Observación |
|---|---|---|
| Tipo | 1N4733A | Diodo Zener, encapsulado DO-41 |
| Tensión Zener (Vz @ IZT) | 5.1 | V |
| Corriente de prueba IZT | 49 | mA |
| Corriente para medición de impedancia IZK | 1 | mA |
| Corriente de fuga inversa IR | ≤ 5 | µA (a VR = 2 V) |
| Resistencia dinámica ZZT @ IZT | ≈ 7 | Ω |
| Resistencia dinámica ZZK @ IZK | 550 | Ω |
| Corriente de pulso máxima | ≈ 890 | mA |
| Corriente máxima de regulador IZM | ≈ 178 | mA |
| Voltaje directo Vf | ≤ 1.2 | V @ IF = 200 mA |
| Disipación de potencia | ≈ 1.0 | W |
| Temperatura de funcionamiento / almacenamiento | -65 a +200 | °C |
Principio de funcionamiento
Cuando se polariza inversamente y alcanza aproximadamente los 5,1 V, el 1N4733A entra en avalancha controlada, manteniendo la tensión constante mientras la corriente esté dentro de los límites recomendados. Esto lo convierte en un elemento ideal para regulación y protección.
Ejemplo A — Vin = 9,0 V, Iz = 10 mA
1) Vin − Vz = 9,0 − 5,1 = 3,9 V.
2) R = 3,9 / 0,010 = 390 Ω.
3) Potencia en resistencia: 0,039 W.
4) Potencia en Zener: 0,051 W.
Ejemplo B — Vin = 12,0 V, Iz = 10 mA
1) Vin − Vz = 12,0 − 5,1 = 6,9 V.
2) R = 6,9 / 0,010 = 690 Ω (usar 680 Ω o 700 Ω según disponibilidad).
3) Potencia en resistencia: 0,069 W.
4) Potencia en Zener: 0,051 W.
Ejemplo C — IZT = 49 mA, Vin = 12,0 V
1) Vin − Vz = 6,9 V.
2) R = 6,9 / 0,049 ≈ 140,82 Ω (usar 150 Ω para margen).
3) Potencia en resistencia: ≈ 0,338 W.
4) Potencia en Zener: ≈ 0,250 W.
Aplicaciones típicas
- Regulación de tensión en fuentes electrónicas.
- Protección contra sobretensiones.
- Referencia de tensión en circuitos de control.
- Recorte de señal en sistemas analógicos.
Recomendaciones para reemplazo y uso
- Elegir un Zener con la misma tensión nominal (5,1 V) y tolerancia similar.
- La potencia debe ser igual o mayor a 1 W.
- Comprobar la resistencia dinámica y corriente de prueba para estabilidad.
- En formato SMD, prever menor disipación térmica.
Ejemplos de sustitutos: 1N4733A de otros fabricantes, BZX55C5V1 (0,5 W) para bajas corrientes, o BZT52C5V1 en formato SMD.
Consejos de diseño
- No operar de forma continua a la potencia máxima sin prever disipación térmica adecuada.
- Dimensionar la resistencia serie con margen de potencia superior al calculado.
- Agregar un condensador en paralelo para mejorar estabilidad ante ruidos o transitorios.
