1N4734A
¿Qué es el Diodo 1N4734A?

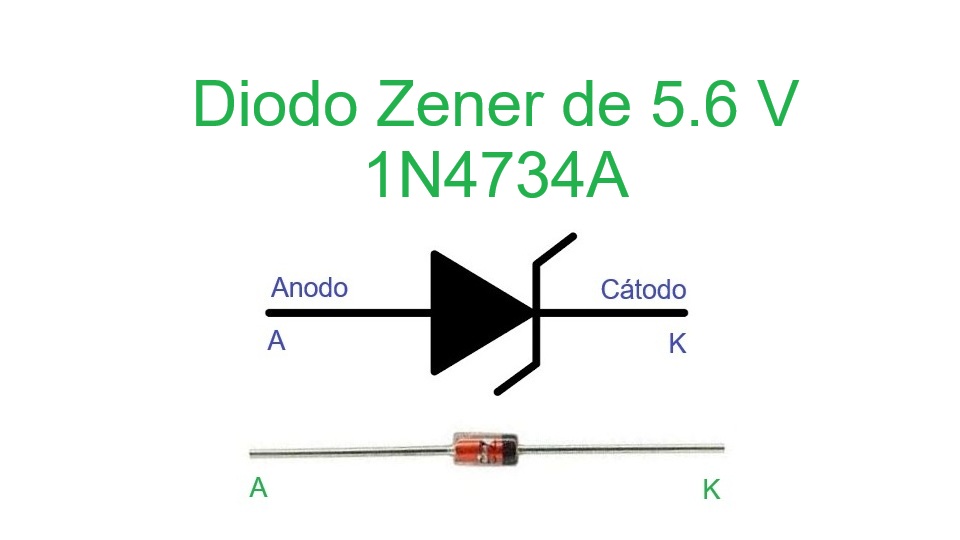

El 1N4734A es un diodo Zener de silicio diseñado para mantener una tensión estable de 5,6 V cuando se polariza inversamente. Se utiliza en regulación de tensión, protección contra sobretensiones y como referencia en circuitos electrónicos. Está encapsulado en formato axial DO-41 y cuenta con una potencia nominal de 1 W y tolerancia típica del ±5 %.
Características principales
| Parámetro | Valor | Unidad / Observación |
|---|---|---|
| Tipo | 1N4734A | Diodo Zener, encapsulado DO-41 |
| Tensión Zener (Vz @ IZT) | 5.6 | V |
| Corriente de prueba IZT | 45 | mA |
| Corriente para medición de impedancia IZK | 1 | mA |
| Corriente de fuga inversa IR | ≤ 5 | µA (a VR = 2 V) |
| Resistencia dinámica ZZT @ IZT | ≈ 5 | Ω |
| Resistencia dinámica ZZK @ IZK | 600 | Ω |
| Corriente de pulso máxima | ≈ 810 | mA |
| Corriente máxima de regulador IZM | ≈ 167 | mA |
| Voltaje directo Vf | ≤ 1.2 | V @ IF = 200 mA |
| Disipación de potencia | ≈ 1.0 | W |
| Temperatura de funcionamiento / almacenamiento | -65 a +200 | °C |
Principio de funcionamiento
Al polarizarlo inversamente y alcanzar aproximadamente 5,6 V, el 1N4734A entra en avalancha controlada y mantiene la tensión constante, lo que lo hace adecuado como regulador de referencia y protección de componentes sensibles.
Ejemplo A — Vin = 9,0 V, Iz = 10 mA
1) Vin − Vz = 9,0 − 5,6 = 3,4 V.
2) R = 3,4 / 0,010 = 340 Ω.
3) Potencia en resistencia: 0,034 W.
4) Potencia en Zener: 0,056 W.
Ejemplo B — Vin = 12,0 V, Iz = 10 mA
1) Vin − Vz = 12,0 − 5,6 = 6,4 V.
2) R = 6,4 / 0,010 = 640 Ω (usar 620 Ω o 650 Ω según disponibilidad).
3) Potencia en resistencia: 0,064 W.
4) Potencia en Zener: 0,056 W.
Ejemplo C — IZT = 45 mA, Vin = 12,0 V
1) Vin − Vz = 6,4 V.
2) R = 6,4 / 0,045 ≈ 142,22 Ω (usar 150 Ω para margen).
3) Potencia en resistencia: ≈ 0,288 W.
4) Potencia en Zener: ≈ 0,252 W.
Aplicaciones típicas
- Regulación de tensión en fuentes electrónicas.
- Protección contra sobretensiones en circuitos.
- Referencia de tensión en sistemas de medición.
- Recorte de señal en aplicaciones analógicas.
Recomendaciones para reemplazo y uso
- Usar un Zener con la misma tensión nominal (5,6 V) y tolerancia similar.
- La potencia debe ser igual o superior a 1 W.
- Revisar la resistencia dinámica y la corriente de prueba para asegurar la estabilidad.
- En encapsulados SMD, tener en cuenta la menor capacidad de disipación térmica.
Ejemplos de sustitutos: 1N4734A de otros fabricantes, BZX55C5V6 (0,5 W) para bajas corrientes, o BZT52C5V6 en formato SMD.
Consejos de diseño
- No operar continuamente a la potencia máxima sin prever una correcta disipación térmica.
- Dimensionar la resistencia serie con margen de potencia superior al calculado.
- Agregar un condensador en paralelo para mejorar la estabilidad frente a ruidos o transitorios.
