1N4735A

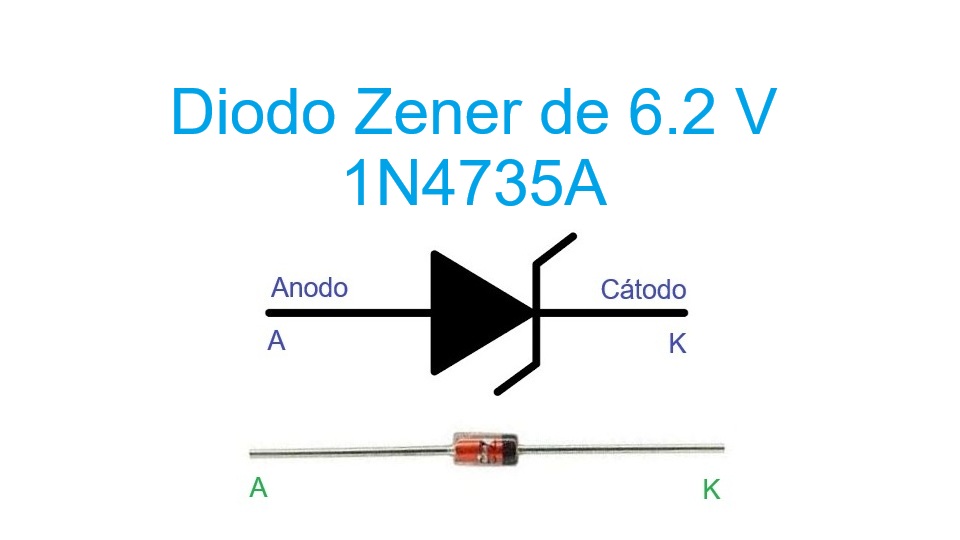

¿Qué es el Diodo 1N4735A?
El 1N4735A es un diodo Zener de silicio diseñado para mantener una tensión estable de 6,2 V cuando se polariza inversamente. Se emplea en regulación de tensión, como referencia en circuitos de precisión y para protección contra sobretensiones. Viene encapsulado en formato axial DO-41, con una potencia nominal de 1 W y tolerancia típica del ±5 %.
Características principales
| Parámetro | Valor | Unidad / Observación |
|---|---|---|
| Tipo | 1N4735A | Diodo Zener, encapsulado DO-41 |
| Tensión Zener (Vz @ IZT) | 6.2 | V |
| Corriente de prueba IZT | 41 | mA |
| Corriente para medición de impedancia IZK | 1 | mA |
| Corriente de fuga inversa IR | ≤ 5 | µA (a VR = 3 V) |
| Resistencia dinámica ZZT @ IZT | ≈ 2 | Ω |
| Resistencia dinámica ZZK @ IZK | 700 | Ω |
| Corriente de pulso máxima | ≈ 730 | mA |
| Corriente máxima de regulador IZM | ≈ 152 | mA |
| Voltaje directo Vf | ≤ 1.2 | V @ IF = 200 mA |
| Disipación de potencia | ≈ 1.0 | W |
| Temperatura de funcionamiento / almacenamiento | -65 a +200 | °C |
Principio de funcionamiento
Al polarizarlo inversamente y llegar a unos 6,2 V, el 1N4735A entra en avalancha controlada, manteniendo la tensión constante mientras la corriente se mantenga en el rango recomendado. Esto lo convierte en una referencia de tensión estable y confiable.
Ejemplo A — Vin = 9,0 V, Iz = 10 mA
1) Vin − Vz = 9,0 − 6,2 = 2,8 V.
2) R = 2,8 / 0,010 = 280 Ω.
3) Potencia en resistencia: 0,028 W.
4) Potencia en Zener: 0,062 W.
Ejemplo B — Vin = 12,0 V, Iz = 10 mA
1) Vin − Vz = 12,0 − 6,2 = 5,8 V.
2) R = 5,8 / 0,010 = 580 Ω (usar 560 Ω o 590 Ω según disponibilidad).
3) Potencia en resistencia: 0,058 W.
4) Potencia en Zener: 0,062 W.
Ejemplo C — IZT = 41 mA, Vin = 12,0 V
1) Vin − Vz = 5,8 V.
2) R = 5,8 / 0,041 ≈ 141,46 Ω (usar 150 Ω para margen).
3) Potencia en resistencia: ≈ 0,238 W.
4) Potencia en Zener: ≈ 0,254 W.
Aplicaciones típicas
- Regulación de tensión en equipos electrónicos.
- Protección contra sobretensiones en líneas de alimentación.
- Referencia de tensión para circuitos de control y medición.
- Recorte de señal en sistemas analógicos.
Recomendaciones para reemplazo y uso
- Seleccionar un Zener con la misma tensión nominal (6,2 V) y tolerancia similar.
- La potencia de disipación debe ser igual o superior a 1 W.
- Revisar la resistencia dinámica y la corriente de prueba para garantizar estabilidad.
- En encapsulados SMD considerar la menor disipación térmica.
Ejemplos de sustitutos: 1N4735A de otros fabricantes, BZX55C6V2 (0,5 W) para aplicaciones de baja corriente, o BZT52C6V2 en formato SMD.
Consejos de diseño
- No operar continuamente a la potencia máxima sin prever una correcta disipación térmica.
- Dimensionar la resistencia serie con margen de potencia superior al calculado.
- Agregar un condensador en paralelo para mejorar la estabilidad ante ruidos y transitorios.
