1N4736A

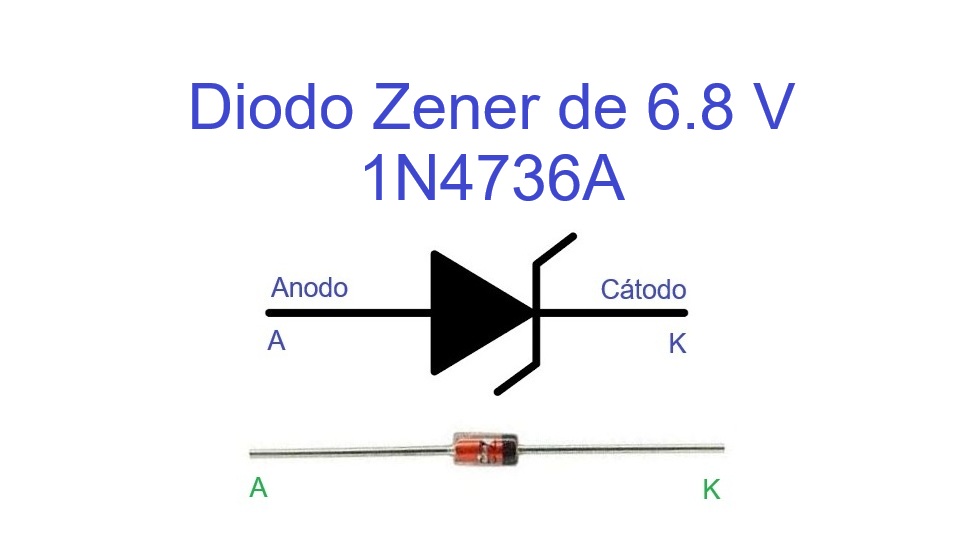

¿Qué es el Diodo 1N4736A?
El 1N4736A es un diodo Zener de silicio diseñado para mantener una tensión estable de 6,8 V en polarización inversa. Se emplea para regulación de tensión, referencia estable en circuitos y protección frente a sobretensiones. Viene encapsulado en formato axial DO-41, con potencia nominal de 1 W y tolerancia típica de ±5 %.
Características principales
| Parámetro | Valor | Unidad / Observación |
|---|---|---|
| Tipo | 1N4736A | Diodo Zener, encapsulado DO-41 |
| Tensión Zener (Vz @ IZT) | 6.8 | V |
| Corriente de prueba IZT | 37 | mA |
| Corriente para medición de impedancia IZK | 1 | mA |
| Corriente de fuga inversa IR | ≤ 5 | µA (a VR = 4 V) |
| Resistencia dinámica ZZT @ IZT | ≈ 3.5 | Ω |
| Resistencia dinámica ZZK @ IZK | 700 | Ω |
| Corriente de pulso máxima | ≈ 660 | mA |
| Corriente máxima de regulador IZM | ≈ 139 | mA |
| Voltaje directo Vf | ≤ 1.2 | V @ IF = 200 mA |
| Disipación de potencia | ≈ 1.0 | W |
| Temperatura de funcionamiento / almacenamiento | -65 a +200 | °C |
Principio de funcionamiento
En polarización inversa, el 1N4736A entra en avalancha controlada al alcanzar aproximadamente 6,8 V, manteniendo la tensión constante mientras la corriente se mantenga dentro de los límites especificados. Esto lo convierte en una referencia fiable para regulación y protección.
Ejemplo A — Vin = 9,0 V, Iz = 10 mA
1) Vin − Vz = 9,0 − 6,8 = 2,2 V.
2) R = 2,2 / 0,010 = 220 Ω.
3) Potencia en resistencia: 0,022 W.
4) Potencia en Zener: 0,068 W.
Ejemplo B — Vin = 12,0 V, Iz = 10 mA
1) Vin − Vz = 12,0 − 6,8 = 5,2 V.
2) R = 5,2 / 0,010 = 520 Ω (usar 510 Ω o 530 Ω según disponibilidad).
3) Potencia en resistencia: 0,052 W.
4) Potencia en Zener: 0,068 W.
Ejemplo C — IZT = 37 mA, Vin = 12,0 V
1) Vin − Vz = 5,2 V.
2) R = 5,2 / 0,037 ≈ 140,54 Ω (usar 150 Ω para margen).
3) Potencia en resistencia: ≈ 0,192 W.
4) Potencia en Zener: ≈ 0,252 W.
Aplicaciones típicas
- Regulación de tensión en fuentes de alimentación.
- Protección contra sobretensiones en equipos electrónicos.
- Referencia de tensión para medición y control.
- Recorte de señal en aplicaciones analógicas.
Recomendaciones para reemplazo y uso
- Seleccionar un Zener con la misma tensión nominal (6,8 V) y tolerancia similar.
- Potencia de disipación igual o mayor a 1 W.
- Revisar resistencia dinámica y corriente de prueba para garantizar estabilidad.
- En encapsulados SMD, prever menor disipación térmica.
Ejemplos de sustitutos: 1N4736A de otros fabricantes, BZX55C6V8 (0,5 W) para bajas corrientes, o BZT52C6V8 en formato SMD.
Consejos de diseño
- No operar continuamente a la potencia máxima sin prever una disipación térmica adecuada.
- Dimensionar la resistencia serie con margen de potencia extra.
- Agregar un condensador en paralelo para mejorar la estabilidad ante ruidos o transitorios.
