1N4737A
¿Qué es el Diodo 1N4737A?

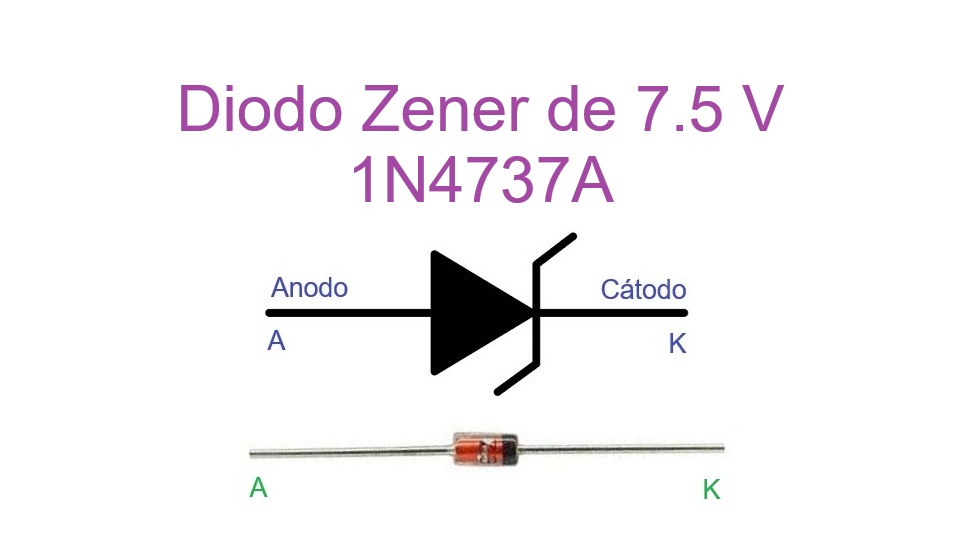

El 1N4737A es un diodo Zener de silicio diseñado para mantener una tensión estable de 7,5 V cuando se polariza inversamente. Es ampliamente utilizado en regulación de tensión, protección de circuitos y como referencia de voltaje. Está encapsulado en formato axial DO-41, con una potencia nominal de 1 W y tolerancia típica del ±5 %.
Características principales
| Parámetro | Valor | Unidad / Observación |
|---|---|---|
| Tipo | 1N4737A | Diodo Zener, encapsulado DO-41 |
| Tensión Zener (Vz @ IZT) | 7.5 | V |
| Corriente de prueba IZT | 34 | mA |
| Corriente para medición de impedancia IZK | 1 | mA |
| Corriente de fuga inversa IR | ≤ 5 | µA (a VR = 5 V) |
| Resistencia dinámica ZZT @ IZT | ≈ 4.5 | Ω |
| Resistencia dinámica ZZK @ IZK | 700 | Ω |
| Corriente de pulso máxima | ≈ 605 | mA |
| Corriente máxima de regulador IZM | ≈ 126 | mA |
| Voltaje directo Vf | ≤ 1.2 | V @ IF = 200 mA |
| Disipación de potencia | ≈ 1.0 | W |
| Temperatura de funcionamiento / almacenamiento | -65 a +200 | °C |
Principio de funcionamiento
En polarización inversa, el 1N4737A entra en avalancha controlada al alcanzar aproximadamente 7,5 V, manteniendo la tensión constante mientras la corriente se encuentre dentro de los parámetros recomendados. Esto lo hace ideal como regulador y protector en circuitos electrónicos.
Ejemplo A — Vin = 9,0 V, Iz = 10 mA
1) Vin − Vz = 9,0 − 7,5 = 1,5 V.
2) R = 1,5 / 0,010 = 150 Ω.
3) Potencia en resistencia: 0,015 W.
4) Potencia en Zener: 0,075 W.
Ejemplo B — Vin = 12,0 V, Iz = 10 mA
1) Vin − Vz = 12,0 − 7,5 = 4,5 V.
2) R = 4,5 / 0,010 = 450 Ω (usar 430 Ω o 470 Ω según disponibilidad).
3) Potencia en resistencia: 0,045 W.
4) Potencia en Zener: 0,075 W.
Ejemplo C — IZT = 34 mA, Vin = 12,0 V
1) Vin − Vz = 4,5 V.
2) R = 4,5 / 0,034 ≈ 132,35 Ω (usar 150 Ω para margen).
3) Potencia en resistencia: ≈ 0,153 W.
4) Potencia en Zener: ≈ 0,255 W.
Aplicaciones típicas
- Regulación de tensión en fuentes electrónicas.
- Protección contra sobretensiones.
- Referencia de tensión en sistemas de medición.
- Recorte de señal en aplicaciones analógicas.
Recomendaciones para reemplazo y uso
- Seleccionar un Zener con la misma tensión nominal (7,5 V) y tolerancia similar.
- Potencia de disipación igual o superior a 1 W.
- Comprobar la resistencia dinámica y corriente de prueba para asegurar estabilidad.
- En encapsulados SMD, prever menor capacidad de disipación térmica.
Ejemplos de sustitutos: 1N4737A de otros fabricantes, BZX55C7V5 (0,5 W) para bajas corrientes, o BZT52C7V5 en formato SMD.
Consejos de diseño
- No operar de forma continua a la potencia máxima sin prever una correcta disipación térmica.
- Dimensionar la resistencia serie con margen de potencia extra.
- Agregar un condensador en paralelo para mejorar estabilidad frente a ruidos o transitorios.
