1N4738A

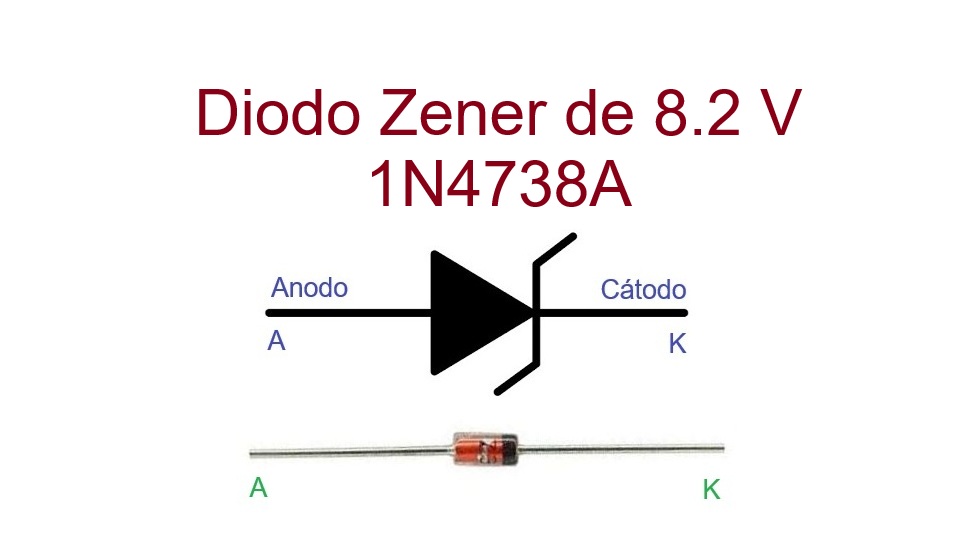

¿Qué es el Diodo 1N4738A?
El 1N4738A es un diodo Zener de silicio diseñado para mantener una tensión estable de 8,2 V cuando se polariza inversamente. Es muy utilizado en regulación de tensión, como referencia de voltaje y para protección contra sobretensiones. Se presenta en encapsulado axial DO-41, con una potencia nominal de 1 W y tolerancia típica del ±5 %.
Características principales
| Parámetro | Valor | Unidad / Observación |
|---|---|---|
| Tipo | 1N4738A | Diodo Zener, encapsulado DO-41 |
| Tensión Zener (Vz @ IZT) | 8.2 | V |
| Corriente de prueba IZT | 31 | mA |
| Corriente para medición de impedancia IZK | 1 | mA |
| Corriente de fuga inversa IR | ≤ 5 | µA (a VR = 6 V) |
| Resistencia dinámica ZZT @ IZT | ≈ 6.5 | Ω |
| Resistencia dinámica ZZK @ IZK | 700 | Ω |
| Corriente de pulso máxima | ≈ 560 | mA |
| Corriente máxima de regulador IZM | ≈ 116 | mA |
| Voltaje directo Vf | ≤ 1.2 | V @ IF = 200 mA |
| Disipación de potencia | ≈ 1.0 | W |
| Temperatura de funcionamiento / almacenamiento | -65 a +200 | °C |
Principio de funcionamiento
Al polarizarse inversamente y alcanzar aproximadamente 8,2 V, el 1N4738A entra en avalancha controlada y mantiene la tensión prácticamente constante, siempre que la corriente se mantenga en el rango especificado. Esto lo hace útil como regulador de referencia y protector de componentes electrónicos.
Ejemplo A — Vin = 9,0 V, Iz = 10 mA
1) Vin − Vz = 9,0 − 8,2 = 0,8 V.
2) R = 0,8 / 0,010 = 80 Ω.
3) Potencia en resistencia: 0,008 W.
4) Potencia en Zener: 0,082 W.
Ejemplo B — Vin = 12,0 V, Iz = 10 mA
1) Vin − Vz = 12,0 − 8,2 = 3,8 V.
2) R = 3,8 / 0,010 = 380 Ω (usar 390 Ω o 370 Ω según disponibilidad).
3) Potencia en resistencia: 0,038 W.
4) Potencia en Zener: 0,082 W.
Ejemplo C — IZT = 31 mA, Vin = 12,0 V
1) Vin − Vz = 3,8 V.
2) R = 3,8 / 0,031 ≈ 122,58 Ω (usar 130 Ω para margen).
3) Potencia en resistencia: ≈ 0,118 W.
4) Potencia en Zener: ≈ 0,254 W.
Aplicaciones típicas
- Regulación de tensión en fuentes electrónicas.
- Protección contra sobretensiones.
- Referencia de tensión en circuitos de control y medición.
- Recorte de señal en aplicaciones analógicas.
Recomendaciones para reemplazo y uso
- Elegir un Zener con la misma tensión nominal (8,2 V) y tolerancia similar.
- Potencia de disipación igual o superior a 1 W.
- Revisar resistencia dinámica y corriente de prueba para garantizar la estabilidad.
- En encapsulados SMD considerar la menor capacidad de disipación térmica.
Ejemplos de sustitutos: 1N4738A de otros fabricantes, BZX55C8V2 (0,5 W) para bajas corrientes, o BZT52C8V2 en formato SMD.
Consejos de diseño
- No trabajar de forma continua a la potencia máxima sin prever disipación térmica adecuada.
- Dimensionar la resistencia serie con un margen de potencia superior al calculado.
- Agregar un condensador en paralelo para mejorar la estabilidad frente a ruidos o transitorios.
