1N4739A
¿Qué es el Diodo 1N4739A?

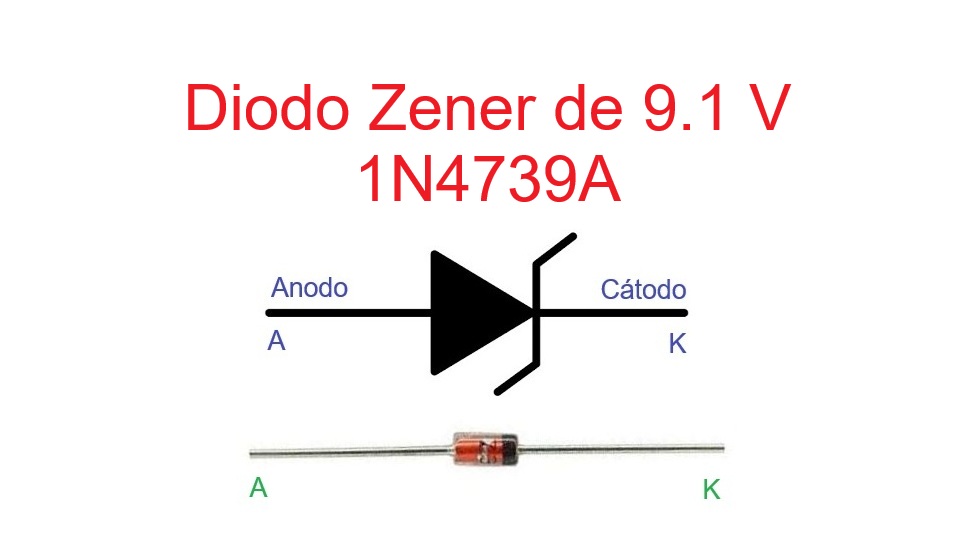

El 1N4739A es un diodo Zener de silicio diseñado para mantener una tensión estable de 9,1 V cuando se polariza inversamente. Es ideal para regulación de tensión, protección de circuitos y como referencia de voltaje estable. Está encapsulado en formato axial DO-41, con potencia nominal de 1 W y tolerancia típica del ±5 %.
Características principales
| Parámetro | Valor | Unidad / Observación |
|---|---|---|
| Tipo | 1N4739A | Diodo Zener, encapsulado DO-41 |
| Tensión Zener (Vz @ IZT) | 9.1 | V |
| Corriente de prueba IZT | 28 | mA |
| Corriente para medición de impedancia IZK | 1 | mA |
| Corriente de fuga inversa IR | ≤ 5 | µA (a VR = 7 V) |
| Resistencia dinámica ZZT @ IZT | ≈ 7 | Ω |
| Resistencia dinámica ZZK @ IZK | 700 | Ω |
| Corriente de pulso máxima | ≈ 510 | mA |
| Corriente máxima de regulador IZM | ≈ 105 | mA |
| Voltaje directo Vf | ≤ 1.2 | V @ IF = 200 mA |
| Disipación de potencia | ≈ 1.0 | W |
| Temperatura de funcionamiento / almacenamiento | -65 a +200 | °C |
Principio de funcionamiento
En polarización inversa, el 1N4739A alcanza su tensión de Zener de aproximadamente 9,1 V, entrando en avalancha controlada y manteniendo la tensión constante siempre que la corriente esté dentro de los valores especificados. Esto lo hace útil como regulador y protector de circuitos electrónicos.
Ejemplo A — Vin = 12,0 V, Iz = 10 mA
1) Vin − Vz = 12,0 − 9,1 = 2,9 V.
2) R = 2,9 / 0,010 = 290 Ω (usar 270 Ω o 300 Ω según disponibilidad).
3) Potencia en resistencia: 0,029 W.
4) Potencia en Zener: 0,091 W.
Ejemplo B — Vin = 15,0 V, Iz = 10 mA
1) Vin − Vz = 15,0 − 9,1 = 5,9 V.
2) R = 5,9 / 0,010 = 590 Ω (usar 560 Ω o 600 Ω según disponibilidad).
3) Potencia en resistencia: 0,059 W.
4) Potencia en Zener: 0,091 W.
Ejemplo C — IZT = 28 mA, Vin = 15,0 V
1) Vin − Vz = 5,9 V.
2) R = 5,9 / 0,028 ≈ 210,71 Ω (usar 220 Ω para margen).
3) Potencia en resistencia: ≈ 0,165 W.
4) Potencia en Zener: ≈ 0,255 W.
Aplicaciones típicas
- Regulación de tensión en fuentes electrónicas.
- Protección contra sobretensiones.
- Referencia de tensión para circuitos de medición y control.
- Recorte de señal en sistemas analógicos.
Recomendaciones para reemplazo y uso
- Seleccionar un Zener con la misma tensión nominal (9,1 V) y tolerancia similar.
- La potencia de disipación debe ser igual o superior a 1 W.
- Revisar la resistencia dinámica y corriente de prueba para mantener la estabilidad.
- En encapsulados SMD considerar la menor capacidad de disipación térmica.
Ejemplos de sustitutos: 1N4739A de otros fabricantes, BZX55C9V1 (0,5 W) para aplicaciones de baja corriente, o BZT52C9V1 en formato SMD.
Consejos de diseño
- No operar continuamente a la potencia máxima sin prever disipación térmica adecuada.
- Dimensionar la resistencia serie con margen de potencia adicional.
- Agregar un condensador en paralelo para mejorar la estabilidad ante ruidos y transitorios.
