1N4740A
¿Qué es el Diodo 1N4740A?

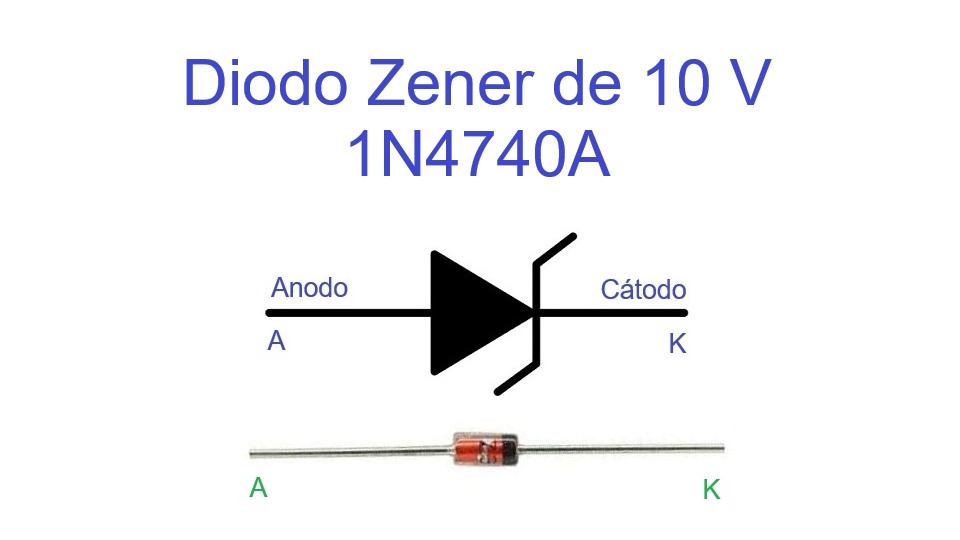

El 1N4740A es un diodo Zener de silicio diseñado para mantener una tensión estable de 10 V en polarización inversa. Es comúnmente utilizado para regulación de tensión, protección contra sobretensiones y como referencia de voltaje en equipos electrónicos. Se presenta en encapsulado axial DO-41, con una potencia nominal de 1 W y tolerancia típica del ±5 %.
Características principales
| Parámetro | Valor | Unidad / Observación |
|---|---|---|
| Tipo | 1N4740A | Diodo Zener, encapsulado DO-41 |
| Tensión Zener (Vz @ IZT) | 10 | V |
| Corriente de prueba IZT | 25 | mA |
| Corriente para medición de impedancia IZK | 1 | mA |
| Corriente de fuga inversa IR | ≤ 5 | µA (a VR = 8 V) |
| Resistencia dinámica ZZT @ IZT | ≈ 7 | Ω |
| Resistencia dinámica ZZK @ IZK | 700 | Ω |
| Corriente de pulso máxima | ≈ 485 | mA |
| Corriente máxima de regulador IZM | ≈ 95 | mA |
| Voltaje directo Vf | ≤ 1.2 | V @ IF = 200 mA |
| Disipación de potencia | ≈ 1.0 | W |
| Temperatura de funcionamiento / almacenamiento | -65 a +200 | °C |
Principio de funcionamiento
En polarización inversa, el 1N4740A alcanza su tensión de Zener de 10 V y entra en avalancha controlada, manteniendo la tensión constante mientras la corriente se mantenga dentro de los límites especificados. Esto permite su uso como regulador, referencia o protección.
Ejemplo A — Vin = 12,0 V, Iz = 10 mA
1) Vin − Vz = 12,0 − 10,0 = 2,0 V.
2) R = 2,0 / 0,010 = 200 Ω.
3) Potencia en resistencia: 0,020 W.
4) Potencia en Zener: 0,100 W.
Ejemplo B — Vin = 15,0 V, Iz = 10 mA
1) Vin − Vz = 15,0 − 10,0 = 5,0 V.
2) R = 5,0 / 0,010 = 500 Ω (usar 510 Ω o 470 Ω según disponibilidad).
3) Potencia en resistencia: 0,050 W.
4) Potencia en Zener: 0,100 W.
Ejemplo C — IZT = 25 mA, Vin = 15,0 V
1) Vin − Vz = 5,0 V.
2) R = 5,0 / 0,025 = 200 Ω.
3) Potencia en resistencia: 0,125 W.
4) Potencia en Zener: 0,250 W.
Aplicaciones típicas
- Regulación de tensión en fuentes electrónicas.
- Protección contra sobretensiones.
- Referencia de voltaje en sistemas de medición.
- Recorte de señal en aplicaciones analógicas.
Recomendaciones para reemplazo y uso
- Usar un Zener con la misma tensión nominal (10 V) y tolerancia similar.
- La potencia de disipación debe ser igual o superior a 1 W.
- Verificar resistencia dinámica y corriente de prueba para mantener estabilidad.
- En encapsulados SMD, considerar la menor disipación térmica.
Ejemplos de sustitutos: 1N4740A de otros fabricantes, BZX55C10 (0,5 W) para bajas corrientes, o BZT52C10 en formato SMD.
Consejos de diseño
- No operar de forma continua a la potencia máxima sin prever una adecuada disipación térmica.
- Dimensionar la resistencia serie con margen de potencia adicional.
- Agregar un condensador en paralelo para mejorar la estabilidad frente a ruidos y transitorios.
