1N4741A

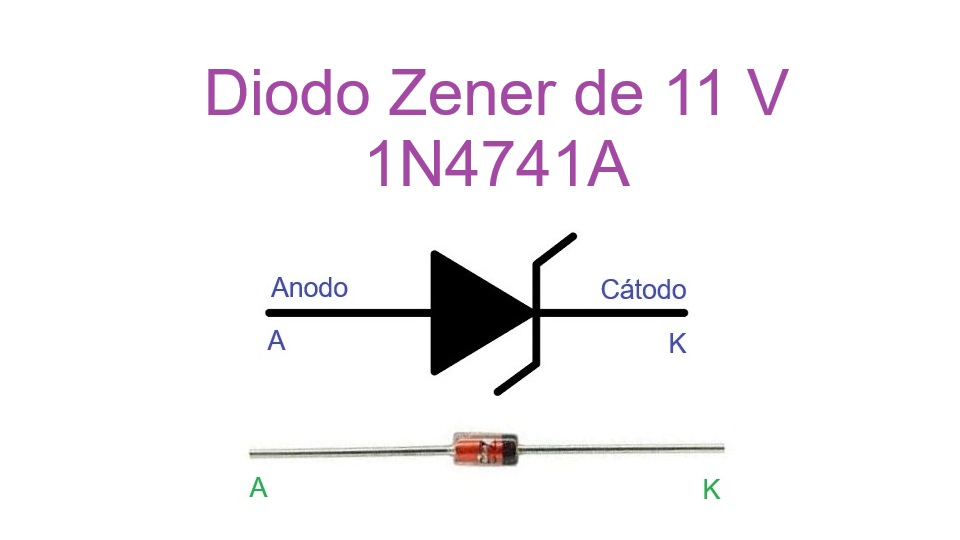

¿Qué es el Diodo 1N4741A?
El 1N4741A es un diodo Zener de silicio diseñado para mantener una tensión estable de 11 V cuando se polariza inversamente. Es utilizado en circuitos de regulación de tensión, protección contra sobretensiones y como referencia de voltaje en sistemas electrónicos. Está encapsulado en formato axial DO-41, con una potencia nominal de 1 W y tolerancia típica del ±5 %.
Características principales
| Parámetro | Valor | Unidad / Observación |
|---|---|---|
| Tipo | 1N4741A | Diodo Zener, encapsulado DO-41 |
| Tensión Zener (Vz @ IZT) | 11 | V |
| Corriente de prueba IZT | 23 | mA |
| Corriente para medición de impedancia IZK | 1 | mA |
| Corriente de fuga inversa IR | ≤ 5 | µA (a VR = 8,4 V) |
| Resistencia dinámica ZZT @ IZT | ≈ 8 | Ω |
| Resistencia dinámica ZZK @ IZK | 550 | Ω |
| Corriente de pulso máxima | ≈ 455 | mA |
| Corriente máxima de regulador IZM | ≈ 86 | mA |
| Voltaje directo Vf | ≤ 1.2 | V @ IF = 200 mA |
| Disipación de potencia | ≈ 1.0 | W |
| Temperatura de funcionamiento / almacenamiento | -65 a +200 | °C |
Principio de funcionamiento
Al polarizarse inversamente y alcanzar aproximadamente 11 V, el 1N4741A entra en avalancha controlada y mantiene la tensión constante, siempre que la corriente se mantenga en los límites recomendados. Esto lo hace adecuado como regulador, protector o referencia de voltaje.
Ejemplo A — Vin = 12,0 V, Iz = 10 mA
1) Vin − Vz = 12,0 − 11,0 = 1,0 V.
2) R = 1,0 / 0,010 = 100 Ω.
3) Potencia en resistencia: 0,010 W.
4) Potencia en Zener: 0,110 W.
Ejemplo B — Vin = 15,0 V, Iz = 10 mA
1) Vin − Vz = 15,0 − 11,0 = 4,0 V.
2) R = 4,0 / 0,010 = 400 Ω (usar 390 Ω o 410 Ω según disponibilidad).
3) Potencia en resistencia: 0,040 W.
4) Potencia en Zener: 0,110 W.
Ejemplo C — IZT = 23 mA, Vin = 15,0 V
1) Vin − Vz = 4,0 V.
2) R = 4,0 / 0,023 ≈ 173,91 Ω (usar 180 Ω para margen).
3) Potencia en resistencia: ≈ 0,092 W.
4) Potencia en Zener: ≈ 0,253 W.
Aplicaciones típicas
- Regulación de tensión en fuentes electrónicas.
- Protección contra sobretensiones.
- Referencia de voltaje en sistemas de control.
- Recorte de señal en aplicaciones analógicas.
Recomendaciones para reemplazo y uso
- Seleccionar un Zener con la misma tensión nominal (11 V) y tolerancia equivalente.
- Potencia de disipación igual o superior a 1 W.
- Comprobar resistencia dinámica y corriente de prueba para garantizar estabilidad.
- En encapsulados SMD, considerar su menor capacidad de disipación térmica.
Ejemplos de sustitutos: 1N4741A de otros fabricantes, BZX55C11 (0,5 W) para aplicaciones de baja potencia, o BZT52C11 en formato SMD.
Consejos de diseño
- No operar de forma continua a la potencia máxima sin prever adecuada disipación térmica.
- Dimensionar la resistencia serie con un margen de potencia adicional.
- Colocar un condensador en paralelo para mejorar la estabilidad frente a ruidos o picos de tensión.
