1N4742A

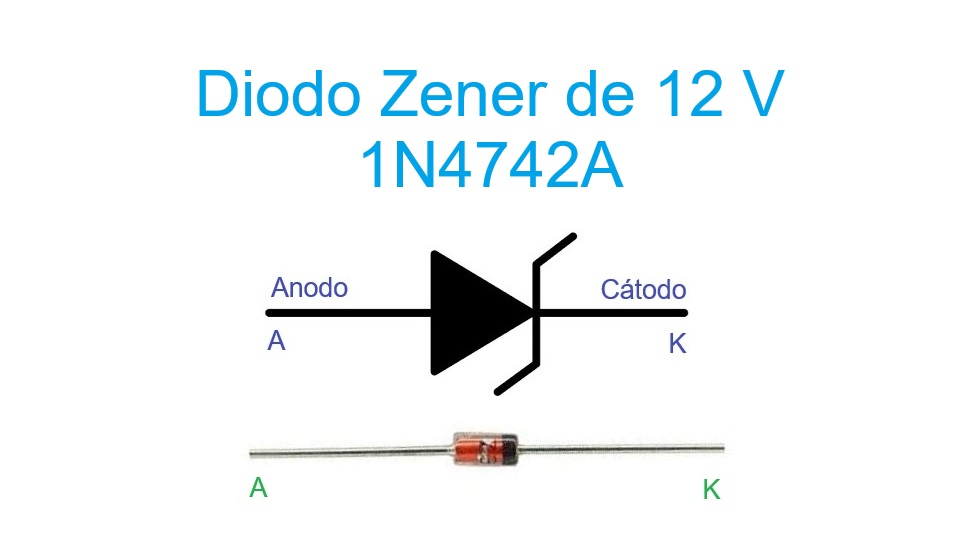

¿Qué es el Diodo 1N4742A?
El 1N4742A es un diodo Zener de silicio diseñado para mantener una tensión estable de 12 V cuando se polariza inversamente. Es utilizado como regulador de voltaje, referencia de tensión y para proteger circuitos electrónicos contra sobretensiones. Está encapsulado en formato axial DO-41, con una potencia nominal de 1 W y tolerancia típica del ±5 %.
Características principales
| Parámetro | Valor | Unidad / Observación |
|---|---|---|
| Tipo | 1N4742A | Diodo Zener, encapsulado DO-41 |
| Tensión Zener (Vz @ IZT) | 12 | V |
| Corriente de prueba IZT | 21 | mA |
| Corriente para medición de impedancia IZK | 1 | mA |
| Corriente de fuga inversa IR | ≤ 5 | µA (a VR = 9,1 V) |
| Resistencia dinámica ZZT @ IZT | ≈ 9 | Ω |
| Resistencia dinámica ZZK @ IZK | 550 | Ω |
| Corriente de pulso máxima | ≈ 430 | mA |
| Corriente máxima de regulador IZM | ≈ 79 | mA |
| Voltaje directo Vf | ≤ 1.2 | V @ IF = 200 mA |
| Disipación de potencia | ≈ 1.0 | W |
| Temperatura de funcionamiento / almacenamiento | -65 a +200 | °C |
Principio de funcionamiento
En polarización inversa, el 1N4742A mantiene una tensión estable de aproximadamente 12 V una vez alcanzado su punto de avalancha controlada. Mientras la corriente esté dentro de los valores especificados, la tensión de salida se mantiene constante, lo que lo hace útil como regulador y protector de circuitos.
Ejemplo A — Vin = 15,0 V, Iz = 10 mA
1) Vin − Vz = 15,0 − 12,0 = 3,0 V.
2) R = 3,0 / 0,010 = 300 Ω (usar 300 Ω o 330 Ω según disponibilidad).
3) Potencia en resistencia: 0,030 W.
4) Potencia en Zener: 0,120 W.
Ejemplo B — Vin = 18,0 V, Iz = 10 mA
1) Vin − Vz = 18,0 − 12,0 = 6,0 V.
2) R = 6,0 / 0,010 = 600 Ω (usar 560 Ω o 620 Ω según disponibilidad).
3) Potencia en resistencia: 0,060 W.
4) Potencia en Zener: 0,120 W.
Ejemplo C — IZT = 21 mA, Vin = 18,0 V
1) Vin − Vz = 6,0 V.
2) R = 6,0 / 0,021 ≈ 285,71 Ω (usar 270 Ω o 300 Ω para margen).
3) Potencia en resistencia: ≈ 0,126 W.
4) Potencia en Zener: ≈ 0,252 W.
Aplicaciones típicas
- Regulación de tensión en fuentes electrónicas.
- Protección contra picos de tensión.
- Referencia de voltaje en equipos de control y medición.
- Recorte de señal en circuitos analógicos.
Recomendaciones para reemplazo y uso
- Utilizar un Zener con la misma tensión nominal (12 V) y tolerancia equivalente.
- Asegurarse de que la potencia de disipación sea igual o mayor a 1 W.
- Comprobar resistencia dinámica y corriente de prueba para estabilidad óptima.
- En versiones SMD, considerar la menor capacidad de disipación térmica.
Ejemplos de sustitutos: 1N4742A de otros fabricantes, BZX55C12 (0,5 W) para aplicaciones de baja corriente, o BZT52C12 en formato SMD.
Consejos de diseño
- No operar de manera continua a la potencia máxima sin un adecuado sistema de disipación térmica.
- Dimensionar la resistencia serie con margen adicional de potencia.
- Agregar un condensador en paralelo para mejorar la respuesta frente a transitorios y ruidos.
