1N4743A

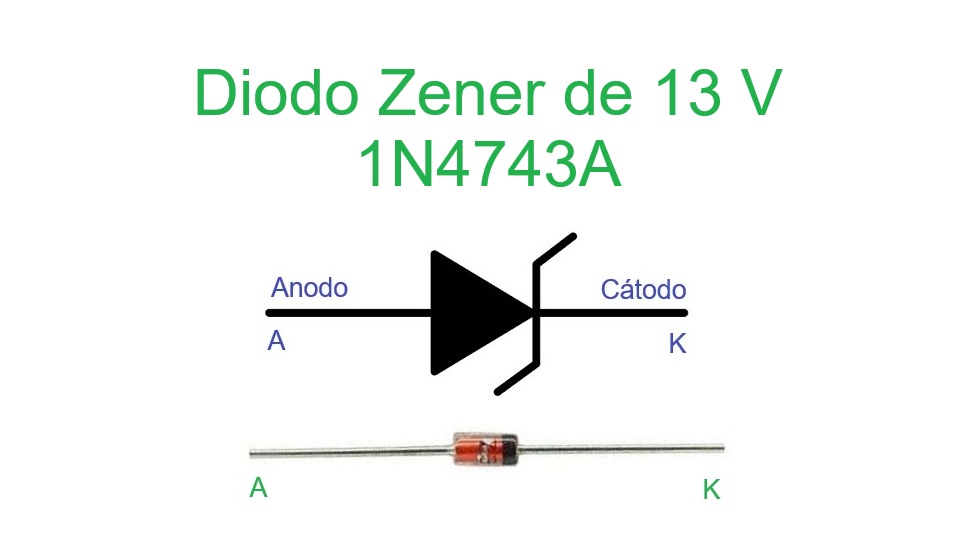

¿Qué es el Diodo 1N4743A?
El 1N4743A es un diodo Zener de silicio diseñado para mantener una tensión estable de 13 V cuando se polariza inversamente. Se emplea en aplicaciones de regulación de voltaje, protección de circuitos contra sobretensiones y como referencia de voltaje en sistemas electrónicos. Está encapsulado en formato axial DO-41, con una potencia nominal de 1 W y tolerancia típica del ±5 %.
Características principales
| Parámetro | Valor | Unidad / Observación |
|---|---|---|
| Tipo | 1N4743A | Diodo Zener, encapsulado DO-41 |
| Tensión Zener (Vz @ IZT) | 13 | V |
| Corriente de prueba IZT | 19 | mA |
| Corriente para medición de impedancia IZK | 1 | mA |
| Corriente de fuga inversa IR | ≤ 5 | µA (a VR = 9,9 V) |
| Resistencia dinámica ZZT @ IZT | ≈ 9 | Ω |
| Resistencia dinámica ZZK @ IZK | 550 | Ω |
| Corriente de pulso máxima | ≈ 400 | mA |
| Corriente máxima de regulador IZM | ≈ 73 | mA |
| Voltaje directo Vf | ≤ 1.2 | V @ IF = 200 mA |
| Disipación de potencia | ≈ 1.0 | W |
| Temperatura de funcionamiento / almacenamiento | -65 a +200 | °C |
Principio de funcionamiento
En polarización inversa, cuando la tensión alcanza aproximadamente 13 V, el 1N4743A entra en avalancha controlada y mantiene un voltaje constante, siempre que la corriente esté dentro de los valores especificados. Esto lo convierte en un componente ideal para regulación, protección y referencia.
Ejemplo A — Vin = 15,0 V, Iz = 10 mA
1) Vin − Vz = 15,0 − 13,0 = 2,0 V.
2) R = 2,0 / 0,010 = 200 Ω.
3) Potencia en resistencia: 0,020 W.
4) Potencia en Zener: 0,130 W.
Ejemplo B — Vin = 18,0 V, Iz = 10 mA
1) Vin − Vz = 18,0 − 13,0 = 5,0 V.
2) R = 5,0 / 0,010 = 500 Ω (usar 510 Ω o 470 Ω según disponibilidad).
3) Potencia en resistencia: 0,050 W.
4) Potencia en Zener: 0,130 W.
Ejemplo C — IZT = 19 mA, Vin = 18,0 V
1) Vin − Vz = 5,0 V.
2) R = 5,0 / 0,019 ≈ 263,16 Ω (usar 270 Ω para margen).
3) Potencia en resistencia: ≈ 0,095 W.
4) Potencia en Zener: ≈ 0,247 W.
Aplicaciones típicas
- Regulación de tensión en fuentes electrónicas.
- Protección contra sobretensiones en equipos sensibles.
- Referencia de voltaje en sistemas de control y medición.
- Recorte de señal en circuitos analógicos.
Recomendaciones para reemplazo y uso
- Escoger un Zener con la misma tensión nominal (13 V) y tolerancia similar.
- La potencia de disipación debe ser igual o superior a 1 W.
- Verificar resistencia dinámica y corriente de prueba para un funcionamiento estable.
- En encapsulados SMD, considerar su menor capacidad de disipación térmica.
Ejemplos de sustitutos: 1N4743A de otros fabricantes, BZX55C13 (0,5 W) para aplicaciones de menor potencia, o BZT52C13 en formato SMD.
Consejos de diseño
- No operar continuamente a la potencia máxima sin un sistema adecuado de disipación térmica.
- Dimensionar la resistencia serie con margen adicional de potencia.
- Colocar un condensador en paralelo para mejorar la respuesta frente a ruidos y picos de tensión.
