1N4744A
¿Qué es el Diodo 1N4744A?

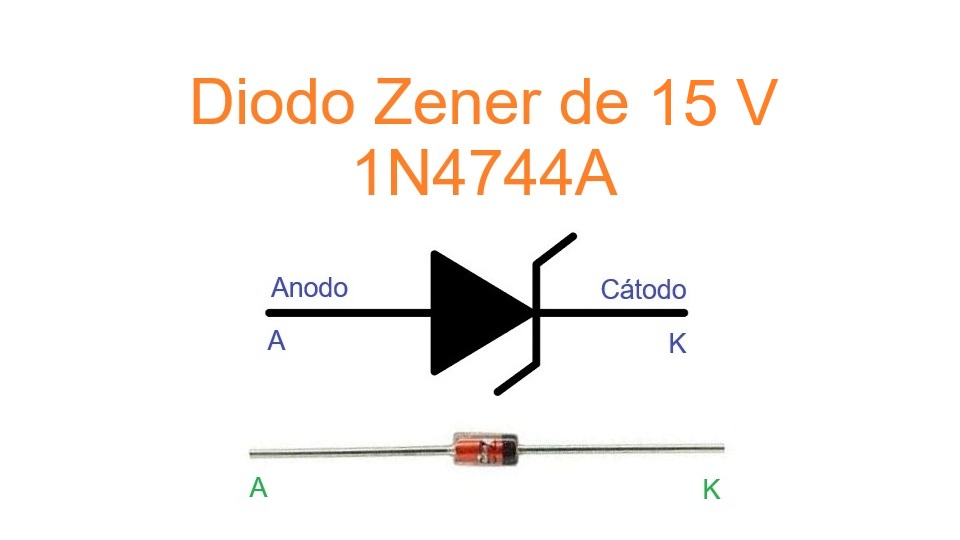

El 1N4744A es un diodo Zener de silicio diseñado para mantener una tensión estable de 15 V cuando se polariza inversamente. Se utiliza ampliamente como regulador de voltaje, referencia de tensión y en protección contra sobretensiones en equipos electrónicos. Está encapsulado en formato axial DO-41, con una potencia nominal de 1 W y tolerancia estándar del ±5 %.
Características principales
| Parámetro | Valor | Unidad / Observación |
|---|---|---|
| Tipo | 1N4744A | Diodo Zener, encapsulado DO-41 |
| Tensión Zener (Vz @ IZT) | 15 | V |
| Corriente de prueba IZT | 17 | mA |
| Corriente para medición de impedancia IZK | 1 | mA |
| Corriente de fuga inversa IR | ≤ 5 | µA (a VR = 11,4 V) |
| Resistencia dinámica ZZT @ IZT | ≈ 10 | Ω |
| Resistencia dinámica ZZK @ IZK | 600 | Ω |
| Corriente de pulso máxima | ≈ 365 | mA |
| Corriente máxima de regulador IZM | ≈ 70 | mA |
| Voltaje directo Vf | ≤ 1.2 | V @ IF = 200 mA |
| Disipación de potencia | ≈ 1.0 | W |
| Temperatura de funcionamiento / almacenamiento | -65 a +200 | °C |
Principio de funcionamiento
En polarización inversa, al alcanzar aproximadamente 15 V, el 1N4744A entra en su región de avalancha controlada, manteniendo un voltaje constante mientras la corriente permanezca dentro de los límites especificados. Esto lo hace ideal para regulación, protección y referencia de voltaje en diversos circuitos electrónicos.
Ejemplo A — Vin = 18,0 V, Iz = 10 mA
1) Vin − Vz = 18,0 − 15,0 = 3,0 V.
2) R = 3,0 / 0,010 = 300 Ω.
3) Potencia en resistencia: 0,030 W.
4) Potencia en Zener: 0,150 W.
Ejemplo B — Vin = 20,0 V, Iz = 10 mA
1) Vin − Vz = 20,0 − 15,0 = 5,0 V.
2) R = 5,0 / 0,010 = 500 Ω (usar 510 Ω o 470 Ω según disponibilidad).
3) Potencia en resistencia: 0,050 W.
4) Potencia en Zener: 0,150 W.
Ejemplo C — IZT = 17 mA, Vin = 20,0 V
1) Vin − Vz = 5,0 V.
2) R = 5,0 / 0,017 ≈ 294,12 Ω (usar 300 Ω para margen).
3) Potencia en resistencia: ≈ 0,085 W.
4) Potencia en Zener: ≈ 0,255 W.
Aplicaciones típicas
- Regulación de voltaje en fuentes de alimentación.
- Protección contra sobretensiones en circuitos electrónicos.
- Referencia de voltaje en equipos de medición y control.
- Recorte de señal en aplicaciones analógicas.
Recomendaciones para reemplazo y uso
- Usar un Zener con la misma tensión nominal (15 V) y tolerancia equivalente.
- La potencia de disipación debe ser igual o superior a 1 W.
- Verificar la resistencia dinámica y corriente de prueba para garantizar estabilidad.
- En encapsulados SMD, considerar la reducción de capacidad de disipación térmica.
Ejemplos de sustitutos: 1N4744A de otros fabricantes, BZX55C15 (0,5 W) para aplicaciones de baja potencia, o BZT52C15 en formato SMD.
Consejos de diseño
- No operar continuamente a la potencia máxima sin una adecuada disipación térmica.
- Calcular la resistencia serie con margen adicional para disipación de calor.
- Colocar un condensador en paralelo para mejorar la estabilidad y reducir el ruido.
