1N4745A

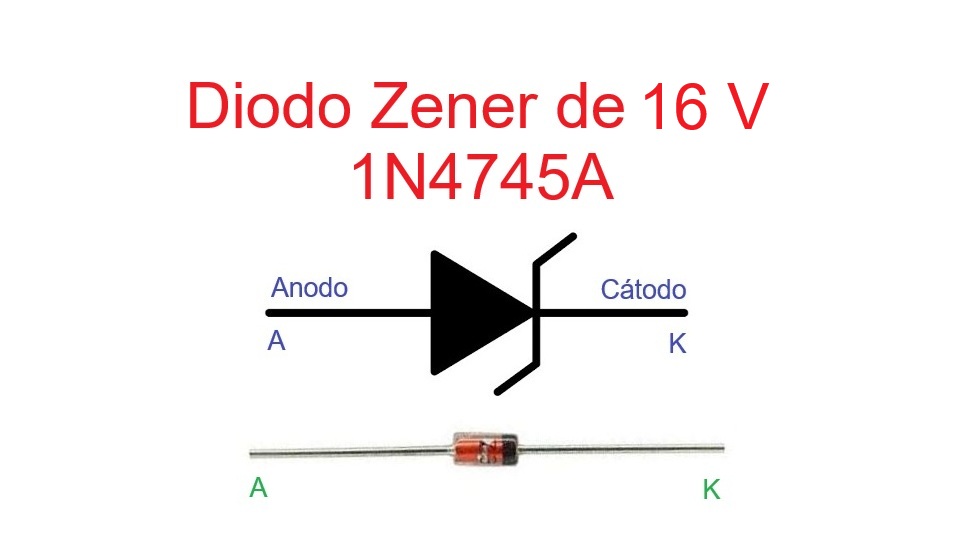

¿Qué es el Diodo 1N4745A?
El 1N4745A es un diodo Zener de silicio diseñado para mantener una tensión estable de 16 V cuando se polariza inversamente. Es ampliamente utilizado como regulador de voltaje, referencia de tensión y para protección contra sobretensiones en dispositivos electrónicos. Se presenta en encapsulado axial DO-41, con una potencia nominal de 1 W y tolerancia típica del ±5 %.
Características principales
| Parámetro | Valor | Unidad / Observación |
|---|---|---|
| Tipo | 1N4745A | Diodo Zener, encapsulado DO-41 |
| Tensión Zener (Vz @ IZT) | 16 | V |
| Corriente de prueba IZT | 15,5 | mA |
| Corriente para medición de impedancia IZK | 1 | mA |
| Corriente de fuga inversa IR | ≤ 5 | µA (a VR = 12,2 V) |
| Resistencia dinámica ZZT @ IZT | ≈ 12 | Ω |
| Resistencia dinámica ZZK @ IZK | 600 | Ω |
| Corriente de pulso máxima | ≈ 345 | mA |
| Corriente máxima de regulador IZM | ≈ 63 | mA |
| Voltaje directo Vf | ≤ 1.2 | V @ IF = 200 mA |
| Disipación de potencia | ≈ 1.0 | W |
| Temperatura de funcionamiento / almacenamiento | -65 a +200 | °C |
Principio de funcionamiento
En polarización inversa, al alcanzar los 16 V, el 1N4745A entra en su región de avalancha controlada, manteniendo la tensión constante mientras la corriente se mantenga en los valores recomendados. Esto lo convierte en un componente ideal para regulación, protección y referencia de voltaje en circuitos electrónicos.
Ejemplo A — Vin = 18,0 V, Iz = 10 mA
1) Vin − Vz = 18,0 − 16,0 = 2,0 V.
2) R = 2,0 / 0,010 = 200 Ω.
3) Potencia en resistencia: 0,020 W.
4) Potencia en Zener: 0,160 W.
Ejemplo B — Vin = 20,0 V, Iz = 10 mA
1) Vin − Vz = 20,0 − 16,0 = 4,0 V.
2) R = 4,0 / 0,010 = 400 Ω (usar 390 Ω o 410 Ω según disponibilidad).
3) Potencia en resistencia: 0,040 W.
4) Potencia en Zener: 0,160 W.
Ejemplo C — IZT = 15,5 mA, Vin = 20,0 V
1) Vin − Vz = 4,0 V.
2) R = 4,0 / 0,0155 ≈ 258,06 Ω (usar 270 Ω para margen).
3) Potencia en resistencia: ≈ 0,064 W.
4) Potencia en Zener: ≈ 0,248 W.
Aplicaciones típicas
- Regulación de voltaje en fuentes de alimentación.
- Protección contra sobretensiones en equipos electrónicos.
- Referencia de voltaje en sistemas de medición y control.
- Recorte de señal en aplicaciones analógicas.
Recomendaciones para reemplazo y uso
- Seleccionar un Zener con la misma tensión nominal (16 V) y tolerancia equivalente.
- Asegurar que la potencia de disipación sea igual o superior a 1 W.
- Verificar resistencia dinámica y corriente de prueba para garantizar estabilidad.
- En encapsulados SMD, tener en cuenta la menor capacidad de disipación térmica.
Ejemplos de sustitutos: 1N4745A de otros fabricantes, BZX55C16 (0,5 W) para aplicaciones de menor potencia, o BZT52C16 en formato SMD.
Consejos de diseño
- No operar de forma continua a la potencia máxima sin un sistema adecuado de disipación térmica.
- Dimensionar la resistencia serie con margen adicional de disipación.
- Colocar un condensador en paralelo para mejorar la respuesta ante picos y ruidos eléctricos.
