1N4746A
¿Qué es el Diodo 1N4746A?

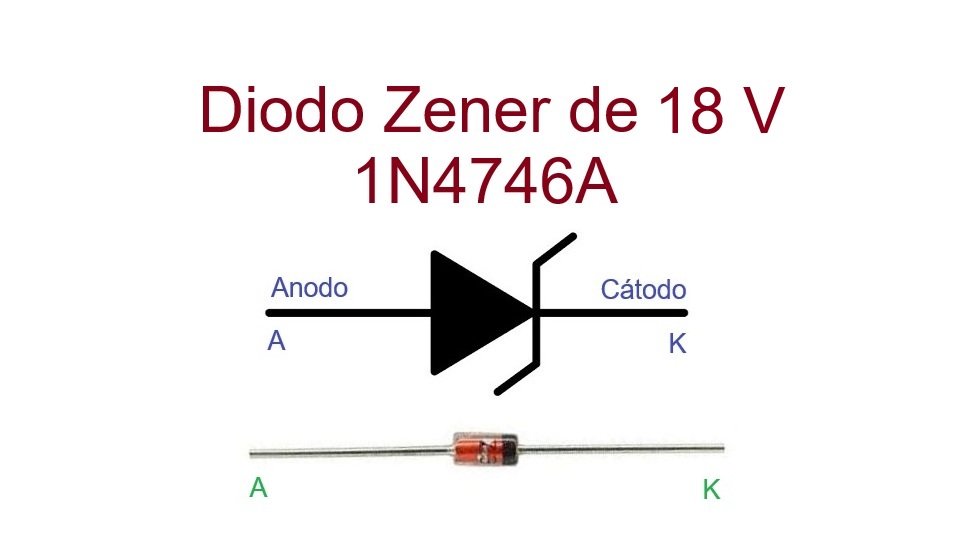

El 1N4746A es un diodo Zener de silicio diseñado para mantener una tensión estable de 18 V cuando se polariza inversamente. Se utiliza como regulador de voltaje, referencia de tensión y para proteger equipos electrónicos frente a sobretensiones. Está encapsulado en formato axial DO-41, con una potencia nominal de 1 W y tolerancia estándar del ±5 %.
Características principales
| Parámetro | Valor | Unidad / Observación |
|---|---|---|
| Tipo | 1N4746A | Diodo Zener, encapsulado DO-41 |
| Tensión Zener (Vz @ IZT) | 18 | V |
| Corriente de prueba IZT | 14 | mA |
| Corriente para medición de impedancia IZK | 1 | mA |
| Corriente de fuga inversa IR | ≤ 5 | µA (a VR = 13,7 V) |
| Resistencia dinámica ZZT @ IZT | ≈ 14 | Ω |
| Resistencia dinámica ZZK @ IZK | 650 | Ω |
| Corriente de pulso máxima | ≈ 325 | mA |
| Corriente máxima de regulador IZM | ≈ 58 | mA |
| Voltaje directo Vf | ≤ 1.2 | V @ IF = 200 mA |
| Disipación de potencia | ≈ 1.0 | W |
| Temperatura de funcionamiento / almacenamiento | -65 a +200 | °C |
Principio de funcionamiento
En polarización inversa, cuando la tensión alcanza aproximadamente 18 V, el 1N4746A entra en avalancha controlada, manteniendo un voltaje constante mientras la corriente se mantenga dentro de los valores recomendados. Esto lo hace ideal para regulación de voltaje, referencia de tensión y protección de circuitos sensibles.
Ejemplo A — Vin = 20,0 V, Iz = 10 mA
1) Vin − Vz = 20,0 − 18,0 = 2,0 V.
2) R = 2,0 / 0,010 = 200 Ω.
3) Potencia en resistencia: 0,020 W.
4) Potencia en Zener: 0,180 W.
Ejemplo B — Vin = 22,0 V, Iz = 10 mA
1) Vin − Vz = 22,0 − 18,0 = 4,0 V.
2) R = 4,0 / 0,010 = 400 Ω (usar 390 Ω o 410 Ω según disponibilidad).
3) Potencia en resistencia: 0,040 W.
4) Potencia en Zener: 0,180 W.
Ejemplo C — IZT = 14 mA, Vin = 22,0 V
1) Vin − Vz = 4,0 V.
2) R = 4,0 / 0,014 ≈ 285,71 Ω (usar 270 Ω o 300 Ω para margen).
3) Potencia en resistencia: ≈ 0,056 W.
4) Potencia en Zener: ≈ 0,252 W.
Aplicaciones típicas
- Regulación de tensión en fuentes electrónicas.
- Protección contra sobretensiones en dispositivos electrónicos.
- Referencia de voltaje en sistemas de control y medición.
- Recorte de señal en aplicaciones analógicas.
Recomendaciones para reemplazo y uso
- Utilizar un Zener con la misma tensión nominal (18 V) y tolerancia equivalente.
- Asegurar que la potencia de disipación sea igual o mayor a 1 W.
- Revisar la resistencia dinámica y corriente de prueba para garantizar estabilidad.
- En versiones SMD, tener en cuenta su menor capacidad de disipación térmica.
Ejemplos de sustitutos: 1N4746A de otros fabricantes, BZX55C18 (0,5 W) para aplicaciones de baja potencia, o BZT52C18 en formato SMD.
Consejos de diseño
- No operar continuamente a la potencia máxima sin una adecuada disipación térmica.
- Calcular la resistencia serie con margen adicional para disipación de calor.
- Agregar un condensador en paralelo para mejorar la respuesta ante picos y ruidos.
