1N4747A

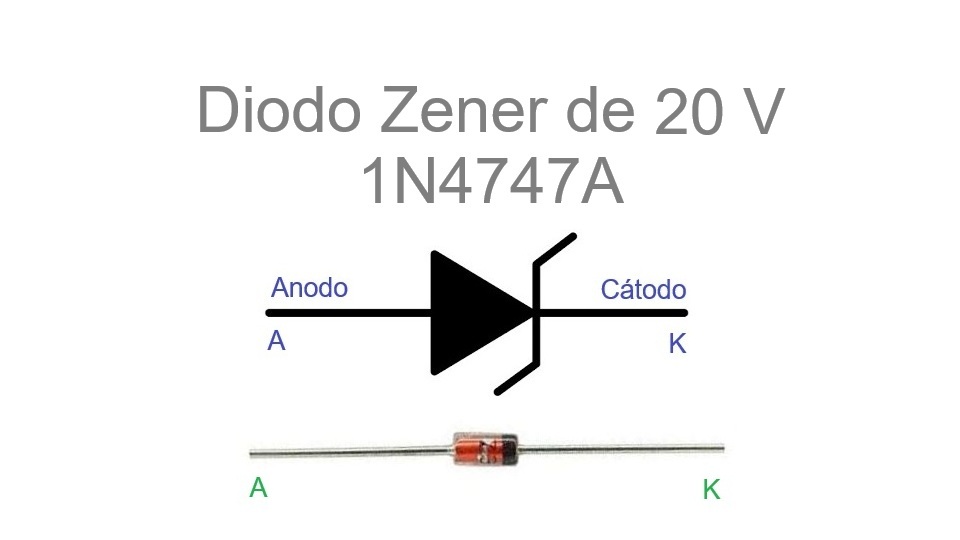

¿Qué es el Diodo 1N4747A?
El 1N4747A es un diodo Zener de silicio diseñado para mantener una tensión estable de 20 V cuando se polariza inversamente. Se emplea comúnmente como regulador de voltaje, referencia de tensión y elemento de protección contra sobretensiones en sistemas electrónicos. Está encapsulado en formato axial DO-41, con una potencia nominal de 1 W y tolerancia estándar del ±5 %.
Características principales
| Parámetro | Valor | Unidad / Observación |
|---|---|---|
| Tipo | 1N4747A | Diodo Zener, encapsulado DO-41 |
| Tensión Zener (Vz @ IZT) | 20 | V |
| Corriente de prueba IZT | 12,5 | mA |
| Corriente para medición de impedancia IZK | 1 | mA |
| Corriente de fuga inversa IR | ≤ 5 | µA (a VR = 15,2 V) |
| Resistencia dinámica ZZT @ IZT | ≈ 14 | Ω |
| Resistencia dinámica ZZK @ IZK | 650 | Ω |
| Corriente de pulso máxima | ≈ 300 | mA |
| Corriente máxima de regulador IZM | ≈ 54 | mA |
| Voltaje directo Vf | ≤ 1.2 | V @ IF = 200 mA |
| Disipación de potencia | ≈ 1.0 | W |
| Temperatura de funcionamiento / almacenamiento | -65 a +200 | °C |
Principio de funcionamiento
Cuando se polariza inversamente y la tensión alcanza aproximadamente 20 V, el 1N4747A entra en su región de avalancha controlada, manteniendo un voltaje constante mientras la corriente se mantenga dentro de los límites especificados. Esto lo hace adecuado para regulación, referencia y protección de voltaje en diferentes circuitos electrónicos.
Ejemplo A — Vin = 22,0 V, Iz = 10 mA
1) Vin − Vz = 22,0 − 20,0 = 2,0 V.
2) R = 2,0 / 0,010 = 200 Ω.
3) Potencia en resistencia: 0,020 W.
4) Potencia en Zener: 0,200 W.
Ejemplo B — Vin = 24,0 V, Iz = 10 mA
1) Vin − Vz = 24,0 − 20,0 = 4,0 V.
2) R = 4,0 / 0,010 = 400 Ω (usar 390 Ω o 410 Ω según disponibilidad).
3) Potencia en resistencia: 0,040 W.
4) Potencia en Zener: 0,200 W.
Ejemplo C — IZT = 12,5 mA, Vin = 24,0 V
1) Vin − Vz = 4,0 V.
2) R = 4,0 / 0,0125 = 320 Ω (usar 330 Ω para margen).
3) Potencia en resistencia: ≈ 0,050 W.
4) Potencia en Zener: ≈ 0,250 W.
Aplicaciones típicas
- Regulación de tensión en fuentes electrónicas.
- Protección contra sobretensiones en equipos electrónicos.
- Referencia de voltaje en sistemas de control y medición.
- Recorte de señal en aplicaciones analógicas.
Recomendaciones para reemplazo y uso
- Escoger un Zener con la misma tensión nominal (20 V) y tolerancia similar.
- Asegurar que la potencia de disipación sea igual o superior a 1 W.
- Comprobar la resistencia dinámica y la corriente de prueba para mantener estabilidad.
- En encapsulados SMD, considerar la menor capacidad de disipación térmica.
Ejemplos de sustitutos: 1N4747A de otros fabricantes, BZX55C20 (0,5 W) para aplicaciones de baja potencia, o BZT52C20 en formato SMD.
Consejos de diseño
- No operar de forma continua a la potencia máxima sin un adecuado sistema de disipación térmica.
- Dimensionar la resistencia serie con margen adicional de potencia.
- Colocar un condensador en paralelo para mejorar la respuesta ante ruidos y picos de tensión.
