1N4748A
¿Qué es el Diodo 1N4748A?

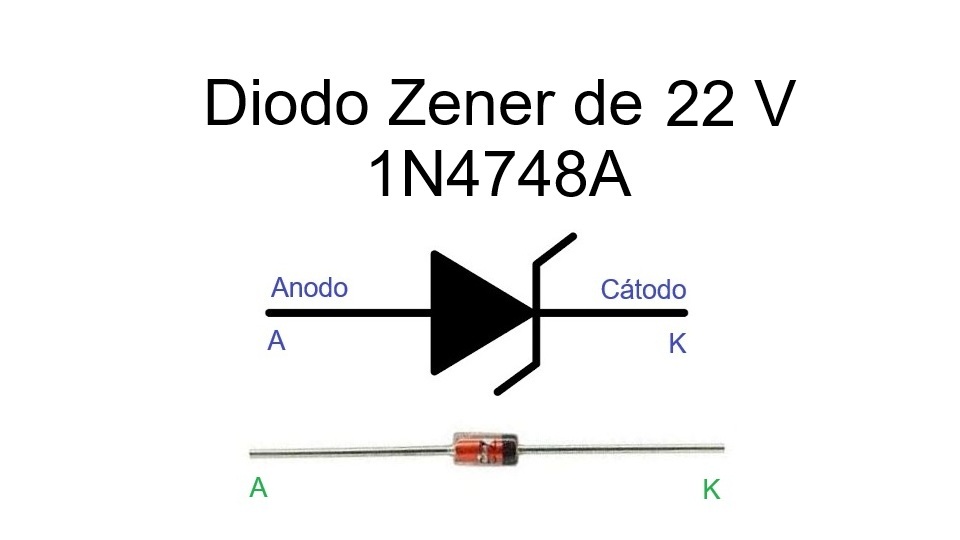

El 1N4748A es un diodo Zener de silicio diseñado para mantener una tensión estable de 22 V cuando se polariza inversamente. Es utilizado como regulador de voltaje, referencia de tensión y para protección contra sobretensiones en equipos electrónicos. Está encapsulado en formato axial DO-41, con una potencia nominal de 1 W y tolerancia estándar del ±5 %.
Características principales
| Parámetro | Valor | Unidad / Observación |
|---|---|---|
| Tipo | 1N4748A | Diodo Zener, encapsulado DO-41 |
| Tensión Zener (Vz @ IZT) | 22 | V |
| Corriente de prueba IZT | 11,5 | mA |
| Corriente para medición de impedancia IZK | 0,25 | mA |
| Corriente de fuga inversa IR | ≤ 5 | µA (a VR = 16,7 V) |
| Resistencia dinámica ZZT @ IZT | ≈ 23 | Ω |
| Resistencia dinámica ZZK @ IZK | 750 | Ω |
| Corriente de pulso máxima | ≈ 275 | mA |
| Corriente máxima de regulador IZM | ≈ 49 | mA |
| Voltaje directo Vf | ≤ 1.2 | V @ IF = 200 mA |
| Disipación de potencia | ≈ 1.0 | W |
| Temperatura de funcionamiento / almacenamiento | -65 a +200 | °C |
Principio de funcionamiento
Cuando se polariza inversamente y la tensión alcanza aproximadamente 22 V, el 1N4748A entra en su región de avalancha controlada, manteniendo un voltaje estable mientras la corriente se mantenga dentro de los valores recomendados. Esto lo convierte en un componente confiable para regulación, protección y referencia de voltaje.
Ejemplo A — Vin = 24,0 V, Iz = 10 mA
1) Vin − Vz = 24,0 − 22,0 = 2,0 V.
2) R = 2,0 / 0,010 = 200 Ω.
3) Potencia en resistencia: 0,020 W.
4) Potencia en Zener: 0,220 W.
Ejemplo B — Vin = 26,0 V, Iz = 10 mA
1) Vin − Vz = 26,0 − 22,0 = 4,0 V.
2) R = 4,0 / 0,010 = 400 Ω (usar 390 Ω o 410 Ω según disponibilidad).
3) Potencia en resistencia: 0,040 W.
4) Potencia en Zener: 0,220 W.
Ejemplo C — IZT = 11,5 mA, Vin = 26,0 V
1) Vin − Vz = 4,0 V.
2) R = 4,0 / 0,0115 ≈ 347,83 Ω (usar 330 Ω o 360 Ω para margen).
3) Potencia en resistencia: ≈ 0,053 W.
4) Potencia en Zener: ≈ 0,253 W.
Aplicaciones típicas
- Regulación de tensión en fuentes electrónicas.
- Protección contra sobretensiones en circuitos electrónicos.
- Referencia de voltaje en sistemas de control y medición.
- Recorte de señal en aplicaciones analógicas.
Recomendaciones para reemplazo y uso
- Seleccionar un Zener con la misma tensión nominal (22 V) y tolerancia equivalente.
- Garantizar que la potencia de disipación sea igual o superior a 1 W.
- Comprobar la resistencia dinámica y la corriente de prueba para mantener estabilidad.
- En encapsulados SMD, considerar la reducción de capacidad de disipación térmica.
Ejemplos de sustitutos: 1N4748A de otros fabricantes, BZX55C22 (0,5 W) para aplicaciones de baja potencia, o BZT52C22 en formato SMD.
Consejos de diseño
- No operar de forma continua a la potencia máxima sin un sistema adecuado de disipación térmica.
- Dimensionar la resistencia serie con un margen adicional de disipación.
- Agregar un condensador en paralelo para mejorar la estabilidad y reducir el ruido eléctrico.
