1N4749A
¿Qué es el Diodo 1N4749A?

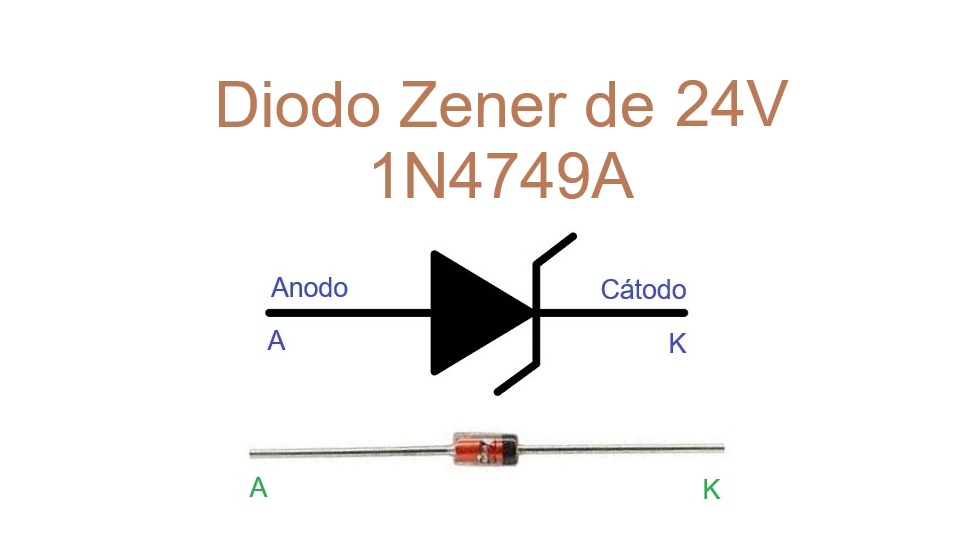

El 1N4749A es un diodo Zener de silicio diseñado para mantener una tensión estable de 24 V cuando se polariza inversamente. Es utilizado como regulador de voltaje, referencia de tensión y protección contra sobretensiones en equipos electrónicos. Está encapsulado en formato axial DO-41, con una potencia nominal de 1 W y tolerancia estándar del ±5 %.
Características principales
| Parámetro | Valor | Unidad / Observación |
|---|---|---|
| Tipo | 1N4749A | Diodo Zener, encapsulado DO-41 |
| Tensión Zener (Vz @ IZT) | 24 | V |
| Corriente de prueba IZT | 10,5 | mA |
| Corriente para medición de impedancia IZK | 0,25 | mA |
| Corriente de fuga inversa IR | ≤ 5 | µA (a VR = 18,2 V) |
| Resistencia dinámica ZZT @ IZT | ≈ 23 | Ω |
| Resistencia dinámica ZZK @ IZK | 750 | Ω |
| Corriente de pulso máxima | ≈ 250 | mA |
| Corriente máxima de regulador IZM | ≈ 45 | mA |
| Voltaje directo Vf | ≤ 1.2 | V @ IF = 200 mA |
| Disipación de potencia | ≈ 1.0 | W |
| Temperatura de funcionamiento / almacenamiento | -65 a +200 | °C |
Principio de funcionamiento
Cuando se polariza inversamente y la tensión alcanza aproximadamente 24 V, el 1N4749A entra en su región de avalancha controlada, manteniendo un voltaje constante mientras la corriente se mantenga dentro de los valores recomendados. Esto lo convierte en un componente confiable para regulación, referencia y protección de voltaje en diversos circuitos electrónicos.
Ejemplo A — Vin = 26,0 V, Iz = 10 mA
1) Vin − Vz = 26,0 − 24,0 = 2,0 V.
2) R = 2,0 / 0,010 = 200 Ω.
3) Potencia en resistencia: 0,020 W.
4) Potencia en Zener: 0,240 W.
Ejemplo B — Vin = 28,0 V, Iz = 10 mA
1) Vin − Vz = 28,0 − 24,0 = 4,0 V.
2) R = 4,0 / 0,010 = 400 Ω (usar 390 Ω o 410 Ω según disponibilidad).
3) Potencia en resistencia: 0,040 W.
4) Potencia en Zener: 0,240 W.
Ejemplo C — IZT = 10,5 mA, Vin = 28,0 V
1) Vin − Vz = 4,0 V.
2) R = 4,0 / 0,0105 ≈ 380,95 Ω (usar 390 Ω para margen).
3) Potencia en resistencia: ≈ 0,044 W.
4) Potencia en Zener: ≈ 0,252 W.
Aplicaciones típicas
- Regulación de tensión en fuentes electrónicas.
- Protección contra sobretensiones en dispositivos electrónicos.
- Referencia de voltaje en sistemas de medición y control.
- Recorte de señal en aplicaciones analógicas.
Recomendaciones para reemplazo y uso
- Escoger un Zener con la misma tensión nominal (24 V) y tolerancia equivalente.
- Asegurar que la potencia de disipación sea igual o superior a 1 W.
- Comprobar la resistencia dinámica y la corriente de prueba para garantizar estabilidad.
- En encapsulados SMD, tener en cuenta la menor capacidad de disipación térmica.
Ejemplos de sustitutos: 1N4749A de otros fabricantes, BZX55C24 (0,5 W) para aplicaciones de baja potencia, o BZT52C24 en formato SMD.
Consejos de diseño
- No operar continuamente a la potencia máxima sin una correcta disipación térmica.
- Dimensionar la resistencia serie con margen de seguridad en potencia.
- Colocar un condensador en paralelo para mejorar la estabilidad y reducir ruidos eléctricos.
