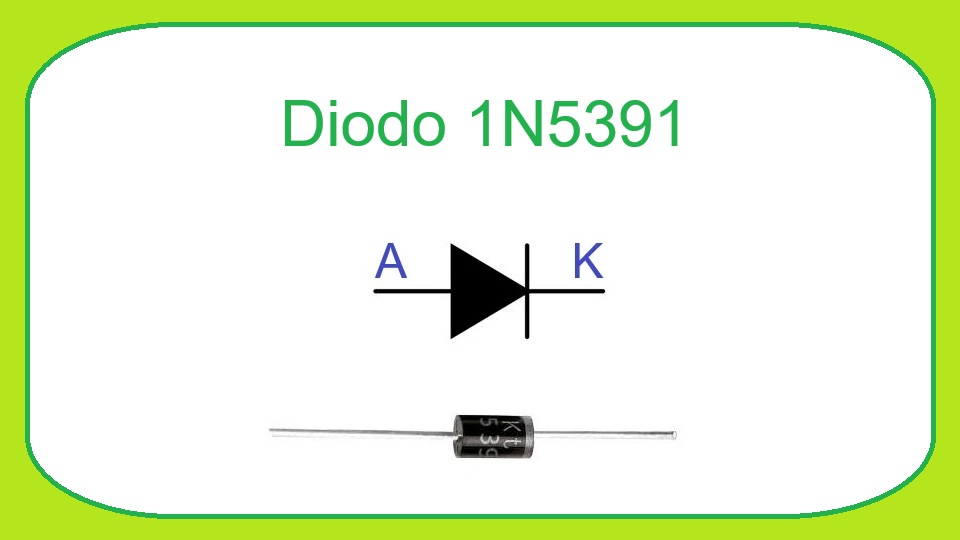

1N5391 - Diodo Rectificador

El 1N5391 es un diodo rectificador de propósito general diseñado para convertir corriente alterna (CA) en corriente continua (CC). Pertenece a la familia de diodos rectificadores 1N5390 a 1N5399, ampliamente utilizada en fuentes de alimentación, cargadores, adaptadores de corriente y equipos electrónicos de uso general.

Este componente semiconductor permite el paso de corriente en una sola dirección, bloqueándola en sentido contrario. Gracias a su capacidad para manejar corrientes relativamente elevadas y soportar tensiones inversas importantes, es una opción muy utilizada tanto en proyectos educativos como en equipos electrónicos comerciales.

El encapsulado más común del 1N5391 es el DO-15, que facilita su montaje en placas de circuito impreso y permite una adecuada disipación térmica para aplicaciones de potencia moderada.

Características principales

• Tensión inversa máxima repetitiva (VRRM): 50 V.
• Corriente rectificada promedio máxima (IF(AV)): 1,5 A.
• Corriente de pico no repetitiva (IFSM): 50 A durante un semiciclo de 8,3 ms.
• Caída de tensión directa típica (VF): aproximadamente 1,0 V a 1,5 A.
• Corriente inversa máxima (IR): alrededor de 5 µA a temperatura ambiente.
• Encapsulado: DO-15 axial.
• Temperatura de operación de la unión: de -55 °C a +150 °C.

¿Qué reemplazos o equivalencias tiene?

El reemplazo adecuado depende principalmente de la tensión inversa máxima requerida por el circuito. Algunos equivalentes comunes son:

• 1N5392 (100 V, 1,5 A).
• 1N5393 (200 V, 1,5 A).
• 1N5394 (300 V, 1,5 A).
• 1N5395 (400 V, 1,5 A).
• 1N5399 (1000 V, 1,5 A).

Todos estos diodos pertenecen a la misma familia y comparten la misma corriente máxima de trabajo. La principal diferencia es la tensión inversa que pueden soportar. En muchos casos, un modelo con mayor tensión inversa puede reemplazar directamente al 1N5391.

Principio de funcionamiento

El diodo 1N5391 actúa como una válvula electrónica unidireccional. Cuando el ánodo se encuentra a un potencial más positivo que el cátodo, el dispositivo entra en conducción y permite el paso de corriente.

Por ejemplo, si una fuente proporciona una tensión positiva al ánodo, el diodo comenzará a conducir cuando la tensión directa alcance aproximadamente 0,7 V. Durante la conducción, la caída de tensión sobre el componente puede acercarse a 1,0 V cuando circula una corriente cercana a su valor nominal de 1,5 A.

Cuando la polaridad se invierte, el diodo bloquea la corriente. Puede soportar hasta 50 V en polarización inversa sin entrar en ruptura. Si esta tensión es superada, el componente puede dañarse permanentemente.

Gracias a esta propiedad, el 1N5391 se utiliza para rectificar señales de corriente alterna, permitiendo obtener una salida de corriente continua que posteriormente puede ser filtrada mediante condensadores.

Aplicaciones típicas

• Rectificadores de media onda.
• Rectificadores de onda completa con transformadores.
• Puentes rectificadores construidos con cuatro diodos.
• Fuentes de alimentación lineales.
• Cargadores de baterías de baja potencia.
• Sistemas de protección contra inversión de polaridad.
• Equipos electrónicos industriales y domésticos.
• Circuitos de conversión CA a CC.

Recomendaciones de uso

Verifique siempre que la tensión inversa presente en el circuito sea inferior a los 50 V especificados para el 1N5391. Si existe la posibilidad de alcanzar valores mayores, es recomendable utilizar un miembro de la misma familia con una tensión inversa superior.

No exceda la corriente promedio máxima de 1,5 A. Cuando el diodo trabaje cerca de este límite durante periodos prolongados, considere una adecuada ventilación o disipación térmica para evitar sobrecalentamientos.

Respete la polaridad durante la instalación. La banda marcada en el cuerpo del diodo identifica el cátodo y debe colocarse correctamente según el diseño del circuito.

En fuentes de alimentación, es recomendable utilizar condensadores de filtrado adecuados después de la etapa de rectificación para obtener una tensión continua más estable y reducir el nivel de rizado.

Antes de sustituir el componente por otro modelo, confirme que el reemplazo posea una corriente máxima igual o superior y una tensión inversa igual o mayor que la del 1N5391.
