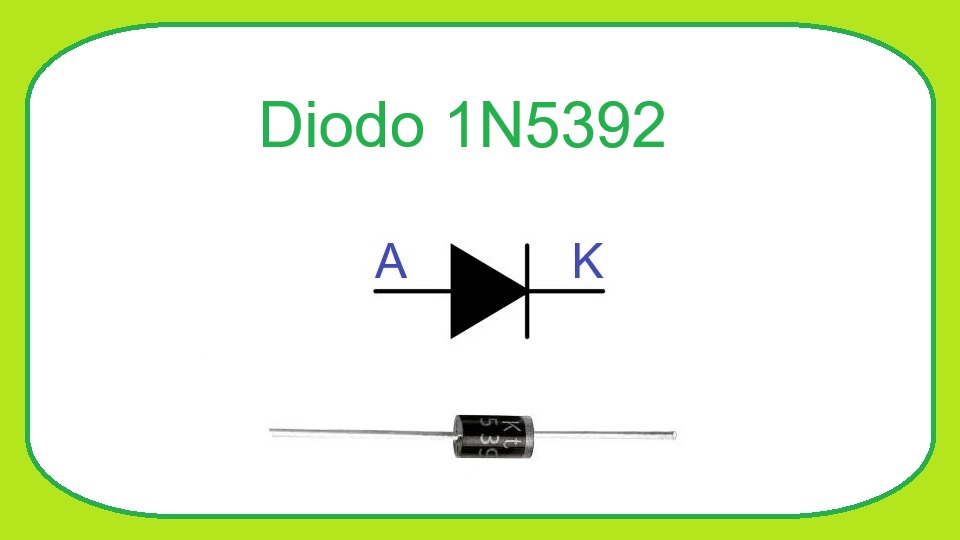

1N5392 - Diodo Rectificador

El 1N5392 es un diodo rectificador de propósito general fabricado en silicio y diseñado para convertir corriente alterna (CA) en corriente continua (CC). Pertenece a la popular familia de diodos 1N539x, ampliamente utilizada en fuentes de alimentación, cargadores, adaptadores de corriente y equipos electrónicos de uso general.

Este componente puede manejar corrientes relativamente altas para aplicaciones básicas y soporta tensiones inversas de hasta 100 voltios, lo que lo convierte en una opción confiable para rectificación de baja y media potencia.

Su encapsulado DO-15 permite una fácil instalación en placas electrónicas perforadas, siendo muy utilizado por aficionados, estudiantes y técnicos electrónicos en proyectos de reparación y construcción de circuitos.

Características principales

• Tensión inversa repetitiva máxima (VRRM): 100 V.
• Corriente rectificada promedio máxima (IF(AV)): 1,5 A.
• Corriente de pico no repetitiva (surge): 50 A durante 8,3 ms.
• Caída de tensión directa típica: 1,1 V a 1,5 A.
• Corriente de fuga inversa máxima: 5 µA a 25 °C.
• Rango de temperatura de operación: -65 °C a +150 °C.
• Encapsulado axial DO-15 para montaje convencional.

¿Qué reemplazos o equivalencias tiene?

El 1N5392 puede sustituirse por otros diodos rectificadores que posean características eléctricas iguales o superiores. Antes de realizar un reemplazo, siempre se debe verificar el voltaje inverso y la corriente máxima del circuito.

• 1N5393 (200 V, 1,5 A).
• 1N5394 (300 V, 1,5 A).
• 1N5395 (400 V, 1,5 A).
• 1N5397 (600 V, 1,5 A).
• 1N5400 (50 V, 3 A, cuando se requiere mayor capacidad de corriente).

Los reemplazos con mayor tensión inversa generalmente funcionan sin problemas en aplicaciones donde originalmente se utilizaba un 1N5392.

Principio de funcionamiento

El diodo 1N5392 actúa como una válvula electrónica unidireccional. Cuando se polariza directamente, permite el paso de corriente eléctrica desde el ánodo hacia el cátodo.

Si la corriente que circula por el diodo alcanza aproximadamente 1,5 A, la caída de tensión típica entre sus terminales será cercana a 1,1 V. Esto significa que una pequeña parte de la energía eléctrica se pierde en forma de calor durante la conducción.

Cuando el diodo se polariza inversamente, bloquea el paso de corriente. Puede soportar hasta 100 V en sentido inverso sin entrar en ruptura. Si este valor se supera, existe riesgo de daño permanente.

Por ejemplo, si se conecta a la salida de un transformador de corriente alterna para alimentar una fuente de alimentación, el 1N5392 dejará pasar únicamente los semiciclos positivos o negativos según su orientación, generando una señal rectificada que posteriormente puede filtrarse mediante condensadores para obtener corriente continua.

Aplicaciones típicas

• Rectificación de media onda.
• Rectificación de onda completa mediante puentes rectificadores.
• Fuentes de alimentación lineales.
• Cargadores de baterías de baja potencia.
• Adaptadores de corriente.
• Circuitos de protección contra inversión de polaridad.
• Equipos electrónicos domésticos.
• Proyectos educativos de electrónica.
• Reparación de televisores, radios y amplificadores.

Recomendaciones de uso

No exceda la corriente promedio de 1,5 A especificada para el dispositivo. Si el circuito requiere corrientes superiores, es recomendable utilizar diodos de mayor capacidad como la serie 1N540x.

Verifique siempre que la tensión inversa máxima presente en el circuito sea inferior a 100 V para evitar fallas prematuras.

Durante el diseño de fuentes de alimentación, considere la caída de tensión de aproximadamente 1,1 V en conducción para calcular correctamente el voltaje de salida esperado.

Si el diodo va a trabajar cerca de su corriente máxima durante largos períodos, procure una adecuada ventilación para evitar un aumento excesivo de temperatura.

Antes de sustituir el 1N5392 por otro modelo, confirme que el reemplazo posea igual o mayor capacidad de corriente y voltaje inverso que el componente original.
