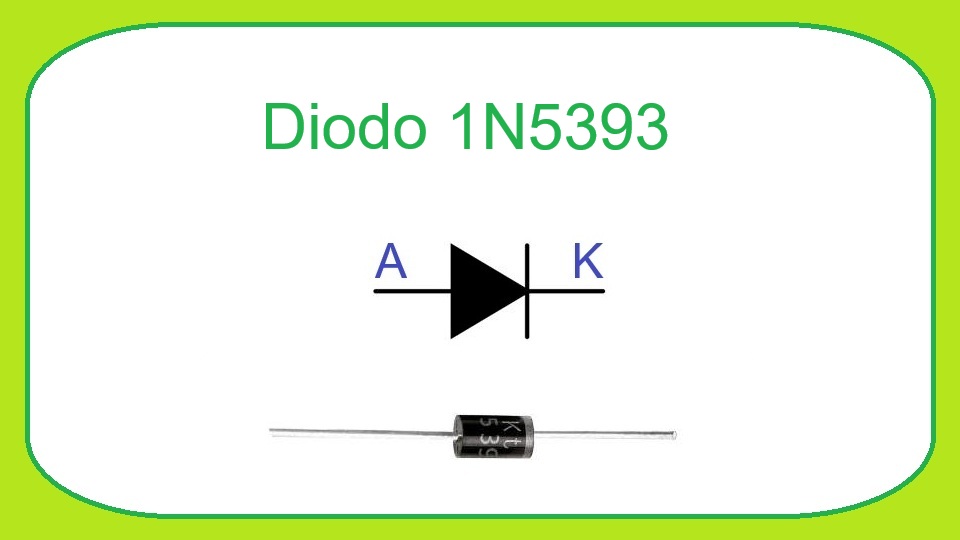

1N5393 - Diodo Rectificador
El diodo 1N5393 es un diodo rectificador de silicio ampliamente utilizado en fuentes de alimentación, cargadores, equipos electrónicos de consumo y circuitos de conversión de corriente alterna a corriente continua. Pertenece a la serie 1N5391-1N5399, diseñada para manejar corrientes relativamente altas y tensiones inversas elevadas.
Gracias a su capacidad para conducir hasta 1.5 amperios de corriente directa y soportar tensiones inversas de hasta 200 voltios, este componente es una excelente opción para proyectos electrónicos que requieren rectificación confiable y buena resistencia eléctrica.
¿Qué es el diodo 1N5393?
El 1N5393 es un diodo rectificador de propósito general fabricado con tecnología de silicio. Su función principal es permitir el paso de corriente eléctrica en un solo sentido mientras bloquea la circulación en la dirección opuesta.
Este comportamiento lo convierte en un componente esencial para transformar corriente alterna (CA) en corriente continua (CC), proteger circuitos contra inversiones de polaridad y realizar tareas de rectificación en fuentes de alimentación.
Se encuentra habitualmente encapsulado en formato DO-15, un encapsulado robusto que facilita la disipación térmica y la integración en una gran variedad de diseños electrónicos.
Características principales
- Corriente rectificada promedio máxima (IF(AV)): 1.5 A.
- Tensión inversa repetitiva máxima (VRRM): 200 V.
- Tensión RMS máxima: 140 V.
- Tensión de bloqueo en corriente continua: 200 V.
- Caída de tensión directa típica (VF): aproximadamente 1.0 V a corriente nominal.
- Corriente de pico de sobrecarga no repetitiva (IFSM): hasta 50 A.
- Temperatura de operación de la unión: desde -65 °C hasta +150 °C.
¿Qué reemplazos o equivalencias tiene?
Existen varios diodos rectificadores que pueden utilizarse como reemplazo del 1N5393 siempre que se verifique la compatibilidad eléctrica y mecánica del circuito.
- 1N5394 (400 V, 1.5 A).
- 1N5395 (500 V, 1.5 A).
- 1N5396 (600 V, 1.5 A).
- 1N5397 (800 V, 1.5 A).
- 1N5399 (1000 V, 1.5 A).
Los modelos anteriores pertenecen a la misma familia y mantienen la misma corriente nominal de 1.5 A, ofreciendo incluso mayores capacidades de tensión inversa que el 1N5393.
Principio de funcionamiento
El diodo 1N5393 funciona como una válvula electrónica unidireccional. Cuando el ánodo tiene un potencial positivo respecto al cátodo, el dispositivo entra en conducción y permite el paso de corriente.
Durante esta conducción aparece una caída de tensión aproximada de 1.0 V. Por ejemplo, si se aplican 12 V en polarización directa, aproximadamente 11 V llegarán a la carga y cerca de 1 V se perderá en el diodo.
Cuando la polaridad se invierte, el diodo bloquea el paso de corriente. Puede soportar hasta 200 V de tensión inversa repetitiva sin entrar en ruptura. Si esta tensión se excede, el componente puede dañarse permanentemente.
En una fuente de alimentación conectada a un transformador, el 1N5393 permite que solo los semiciclos positivos de la señal alterna lleguen a la salida. Utilizando varios diodos en configuración puente rectificador es posible obtener una señal continua adecuada para alimentar circuitos electrónicos.
Aplicaciones típicas
- Fuentes de alimentación lineales.
- Puentes rectificadores de corriente alterna.
- Cargadores de baterías de baja y media potencia.
- Sistemas de protección contra inversión de polaridad.
- Equipos electrónicos industriales y domésticos.
- Circuitos de conversión de CA a CC.
- Proyectos educativos y de electrónica básica.
Recomendaciones de uso
- No superar la corriente promedio máxima de 1.5 A.
- Verificar que la tensión inversa del circuito no exceda los 200 V especificados.
- Utilizar disipación térmica adecuada cuando trabaje cerca de su límite de corriente.
- Respetar la polaridad correcta identificando el cátodo mediante la banda marcada en el encapsulado.
- En aplicaciones con picos de corriente frecuentes, considerar márgenes de seguridad adicionales.
- Si se requiere una mayor tensión inversa, utilizar equivalentes superiores como el 1N5394, 1N5395 o 1N5399.
- Comprobar siempre las especificaciones del fabricante antes de reemplazar el componente en equipos críticos.
El diodo 1N5393 es una solución robusta y económica para tareas de rectificación en proyectos de electrónica. Su combinación de 1.5 amperios de capacidad de corriente y 200 voltios de tensión inversa máxima lo convierte en una opción muy utilizada tanto por estudiantes como por técnicos y aficionados que construyen fuentes de alimentación y circuitos de potencia básica.
