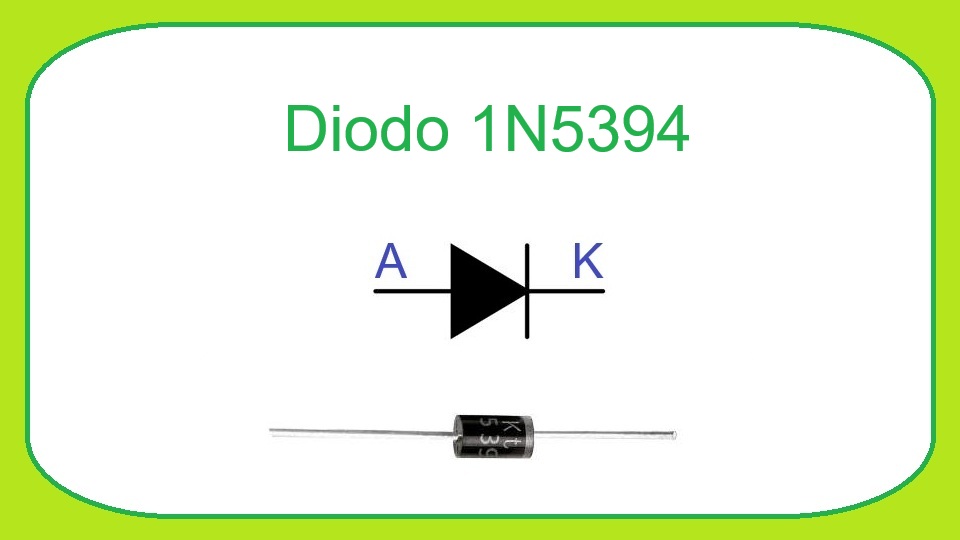

1N5394 - Diodo Rectificador
El 1N5394 es un diodo rectificador de propósito general diseñado para convertir corriente alterna (CA) en corriente continua (CC). Es ampliamente utilizado en fuentes de alimentación, cargadores, equipos electrónicos y circuitos de potencia de baja y mediana exigencia.
Este componente pertenece a la serie de diodos rectificadores 1N5391 a 1N5399, una familia muy popular por su bajo costo, buena capacidad de corriente y alta confiabilidad. Su encapsulado axial permite una instalación sencilla tanto en prototipos como en equipos electrónicos comerciales.
La principal función del 1N5394 es permitir el paso de corriente eléctrica en una sola dirección mientras bloquea la corriente en sentido contrario. Gracias a esta propiedad puede emplearse en rectificadores, sistemas de protección contra polaridad inversa y diversas aplicaciones de electrónica básica.
Características principales
- Tensión inversa máxima repetitiva (VRRM): 400 V.
- Corriente rectificada promedio máxima (IF(AV)): 1.5 A.
- Corriente de pico no repetitiva (IFSM): 50 A.
- Caída de tensión directa típica (VF): aproximadamente 1.0 V a corriente nominal.
- Corriente inversa máxima: alrededor de 5 µA a temperatura ambiente.
- Rango de temperatura de operación: de -55 °C a +150 °C.
- Encapsulado axial DO-15 para montaje convencional.
¿Qué reemplazos o equivalencias tiene?
El 1N5394 puede ser reemplazado por otros diodos rectificadores siempre que las características eléctricas sean iguales o superiores a las requeridas por el circuito. Algunas equivalencias comunes son:
- 1N5395 (600 V, 1.5 A).
- 1N5396 (800 V, 1.5 A).
- 1N5397 (1000 V, 1.5 A).
- 1N5404 (400 V, 3 A).
- 1N5408 (1000 V, 3 A).
Antes de realizar un reemplazo siempre debe verificarse que la tensión inversa máxima y la corriente soportada por el sustituto sean iguales o mayores que las del diodo original.
Principio de funcionamiento
El diodo 1N5394 funciona como una válvula electrónica unidireccional. Cuando el terminal ánodo tiene un voltaje más positivo que el cátodo, el dispositivo entra en conducción y permite el paso de corriente. En esta condición aparece una caída de tensión aproximada de 1.0 V entre sus terminales.
Por ejemplo, si una fuente entrega 12 V y el diodo está polarizado directamente, la carga recibirá aproximadamente 11 V después de descontar la caída de tensión del diodo. Durante esta condición puede conducir corrientes de hasta 1.5 A de manera continua dentro de los límites especificados.
Cuando la polaridad se invierte, el diodo bloquea el paso de corriente. El 1N5394 puede soportar hasta 400 V en sentido inverso sin dañarse. Si este valor es superado, existe riesgo de ruptura y fallo permanente del componente.
Además, el dispositivo puede soportar picos momentáneos de corriente de hasta 50 A, característica útil en circuitos donde aparecen corrientes de arranque o transitorios breves.
Aplicaciones típicas
- Rectificadores de media onda.
- Puentes rectificadores para fuentes de alimentación.
- Cargadores de baterías.
- Fuentes lineales de corriente continua.
- Protección contra inversión de polaridad.
- Circuitos de potencia de uso general.
- Equipos industriales y electrónicos domésticos.
En proyectos de electrónica básica es común encontrar el 1N5394 en la etapa de entrada de fuentes de alimentación donde convierte la tensión alterna proveniente de un transformador en una señal continua pulsante que posteriormente será filtrada.
Recomendaciones de uso
- Respetar la corriente máxima continua de 1.5 A para evitar sobrecalentamiento.
- No superar la tensión inversa máxima de 400 V.
- Verificar la correcta orientación del ánodo y el cátodo antes de energizar el circuito.
- Utilizar un margen de seguridad del 20% al 30% sobre los valores máximos de operación.
- Considerar la disipación térmica cuando trabaje cerca de su corriente máxima.
- Comprobar con un multímetro el estado del diodo antes de reutilizarlo en reparaciones.
- Emplear equivalentes con especificaciones iguales o superiores cuando el componente original no esté disponible.
El diodo 1N5394 es una excelente opción para estudiantes, aficionados y técnicos que necesitan un rectificador confiable para fuentes de alimentación y proyectos electrónicos de uso general. Su combinación de 400 V de tensión inversa máxima y 1.5 A de corriente continua lo convierte en uno de los diodos rectificadores más utilizados en aplicaciones prácticas de electrónica básica.
