1N5395

¿Qué es el 1N5395?

Es un diodo rectificador de silicio, recuperación estándar, pensado para rectificación de potencia moderada. Su diseño permite manejar corrientes medias de hasta 1,5 A y bloquear tensiones inversas de hasta 400 V en equipos electrónicos de uso general.

Características principales

• Tipo: Rectificador de propósito general (silicio, recuperación estándar).
• Encapsulado: Axial (DO-15 o DO-41, según fabricante).
• Tensión inversa repetitiva máx. (VRRM): 400 V.
• Corriente media rectificada (IF(AV)): 1,5 A.
• Caída de tensión directa máx. (VF): hasta 1,4 V a 1,5 A.
• Corriente de pico no repetitiva (IFSM): 50 A (8,3 ms, semionda senoidal).
• Corriente de fuga (IR): 5 μA a 25 °C.

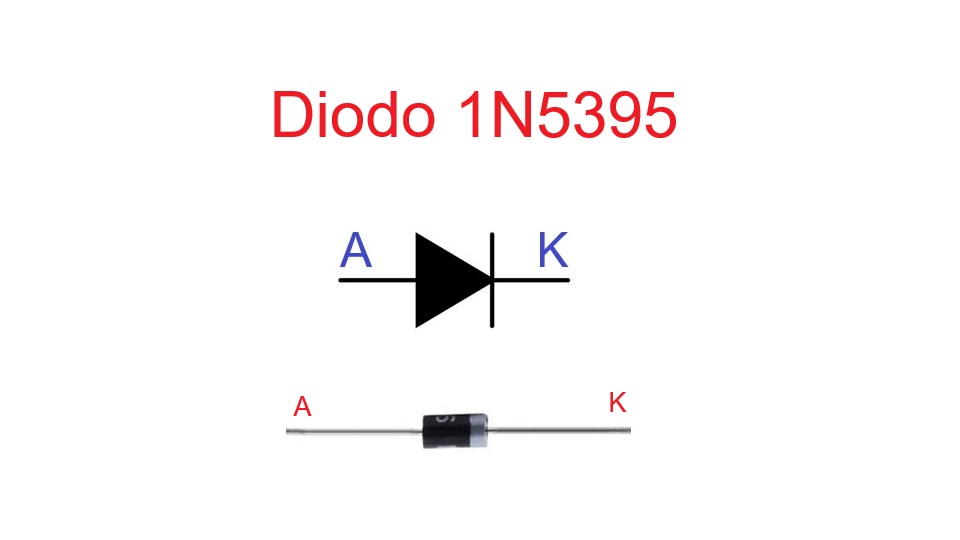

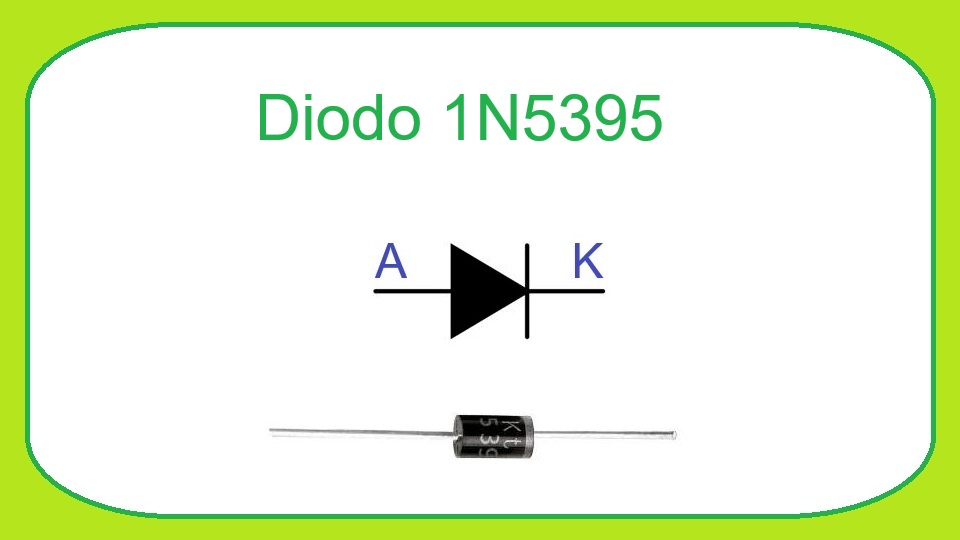

Pinout

Vista frontal (orientación por marca): Ánodo → Cátodo (la banda identifica el cátodo).

¿Qué reemplazos o equivalencias tiene?

Opciones habituales según disponibilidad y requisitos del circuito (corriente, encapsulado y velocidad):

• PR1504 – 1,5 A, 400 V, axial (DO-15); sustituto directo en muchas aplicaciones.
• FR154 – 1,5 A, 400 V, axial; versión de recuperación más rápida.
• RL204 – 2 A, 400 V, axial; mayor margen de corriente.
• 1N5404 – 3 A, 400 V, axial (DO-201AD); reemplazo con mayor corriente y tamaño.
• HER204 – 2 A, 400 V, axial; rápida, útil cuando se requiere menor trr.

Principio de funcionamiento

Con polarización directa (ánodo a mayor potencial que el cátodo), el 1N5395 conduce y presenta una caída de tensión típica cercana a 1 V y hasta ≈1,4 V a 1,5 A. En polarización inversa bloquea la conducción hasta 400 V, con una corriente de fuga del orden de μA a temperatura ambiente. Al conmutar de conducción a bloqueo, su tiempo de recuperación inversa típico es del orden de microsegundos, por lo que no es el más adecuado para conmutación muy rápida.

Aplicaciones típicas

• Rectificación de 50/60 Hz en fuentes lineales y cargadores sencillos.
• Puentes rectificadores de baja a media corriente.
• Protección de polaridad de entrada en equipos alimentados por DC.
• Diodo de rueda libre en relés y solenoides de baja velocidad de conmutación.

Recomendaciones de uso

• Margen de tensión: elige VRRM con al menos 20–30 % por encima del pico inverso real del circuito.
• Pérdidas y temperatura: estima P ≈ IF × VF y verifica la disipación; mejora la ventilación si hay calentamiento apreciable.
• Picos de arranque: evita exceder el IFSM al conectar grandes capacitores o transformadores; considera resistencias NTC o limitadores.
• Frecuencia de conmutación: para alta frecuencia o tiempos de recuperación muy bajos, valora diodos rápidos o ultrarrápidos.
• Polaridad y montaje: respeta la banda del cátodo y asegura soldaduras firmes; verifica el espacio físico del encapsulado en sustituciones.
