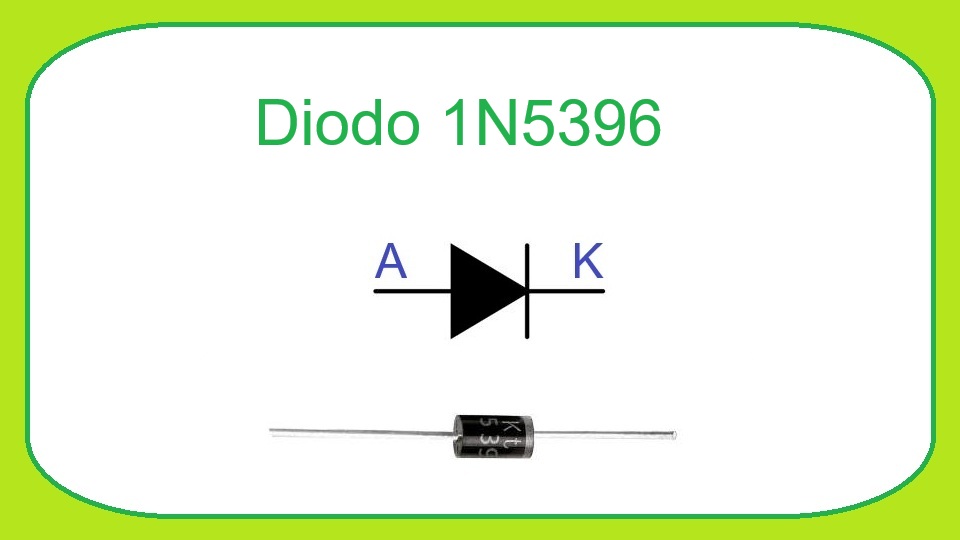

1N5396 - Diodo Rectificador

El 1N5396 es un diodo rectificador de silicio de propósito general diseñado para convertir corriente alterna (CA) en corriente continua (CC). Forma parte de la familia de diodos rectificadores 1N5391 a 1N5399, ampliamente utilizada en fuentes de alimentación, cargadores, adaptadores y diversos circuitos electrónicos.

Este componente destaca por su capacidad para soportar corrientes de hasta 1,5 amperios de forma continua y tensiones inversas de hasta 500 voltios. Gracias a estas características, es una opción popular para aplicaciones de rectificación de media onda, onda completa y protección contra polaridad inversa.

El 1N5396 se fabrica normalmente en encapsulado DO-15 con terminales axiales, lo que facilita su montaje tanto en protoboards como en placas de circuito impreso.

Características principales

• Voltaje inverso repetitivo máximo (VRRM): 500 V.
• Corriente rectificada promedio máxima (IF(AV)): 1,5 A.
• Corriente de sobrecarga no repetitiva (IFSM): 50 A durante 8,3 ms.
• Caída de voltaje directa (VF): aproximadamente 1,1 V a 1,5 A.
• Corriente de fuga inversa: 5 µA a 25 °C y hasta 50 µA a 100 °C.
• Rango de temperatura de operación: de -55 °C a +125 °C.
• Encapsulado: DO-15 de montaje axial.

¿Qué reemplazos o equivalencias tiene?

El 1N5396 pertenece a una serie de diodos rectificadores muy común. En muchas aplicaciones puede ser reemplazado por dispositivos con especificaciones iguales o superiores de corriente y voltaje inverso.

• 1N5397 (600 V, 1,5 A).
• 1N5398 (800 V, 1,5 A).
• 1N5399 (1000 V, 1,5 A).
• UF5405 (600 V, 3 A, recuperación rápida).
• 1N5406 (600 V, 3 A).

Antes de sustituir un componente, se debe verificar que el reemplazo soporte una corriente igual o superior a 1,5 A y una tensión inversa igual o superior a 500 V.

Principio de funcionamiento

El diodo 1N5396 permite el paso de corriente eléctrica en un solo sentido. Cuando el ánodo se encuentra a un potencial más positivo que el cátodo, el diodo entra en conducción y presenta una caída de tensión aproximada de 1,1 V.

Por ejemplo, si se aplica una tensión continua de 12 V con la polaridad correcta, el diodo conducirá corriente y en sus terminales aparecerá una caída cercana a 1,1 V. Como resultado, la carga recibirá aproximadamente 10,9 V.

Cuando la polaridad se invierte, el diodo bloquea el paso de corriente. El 1N5396 puede soportar hasta 500 V en polarización inversa sin dañarse. Si esta tensión es superada, existe riesgo de ruptura y fallo permanente del componente.

Durante la rectificación de corriente alterna, el diodo conduce únicamente durante los semiciclos positivos, transformando una señal alterna en una señal pulsante de corriente continua que posteriormente puede filtrarse mediante condensadores.

Aplicaciones típicas

• Fuentes de alimentación lineales.
• Rectificadores de media onda y onda completa.
• Cargadores de baterías de baja y mediana potencia.
• Circuitos de protección contra inversión de polaridad.
• Adaptadores de corriente.
• Equipos electrónicos industriales y domésticos.
• Sistemas de alimentación para proyectos educativos y de laboratorio.

Recomendaciones de uso

Verifique siempre que la corriente de trabajo del circuito no supere los 1,5 A de forma continua. Si la aplicación requiere corrientes mayores, considere utilizar diodos de la serie 1N540x o rectificadores de mayor capacidad.

Respete la polaridad durante la instalación. El extremo marcado con una banda corresponde al cátodo. Una conexión incorrecta puede impedir el funcionamiento normal del circuito.

En aplicaciones cercanas al límite de corriente o en ambientes con temperaturas elevadas, es recomendable dejar espacio suficiente para la disipación térmica y evitar el sobrecalentamiento del componente.

Si el diodo se utiliza en fuentes de alimentación conectadas a transformadores o cargas inductivas, asegúrese de que la tensión inversa máxima no exceda los 500 V especificados por el fabricante.

Antes de utilizar una equivalencia, compruebe siempre la hoja de datos correspondiente para confirmar que las características eléctricas cumplen los requisitos del diseño.
