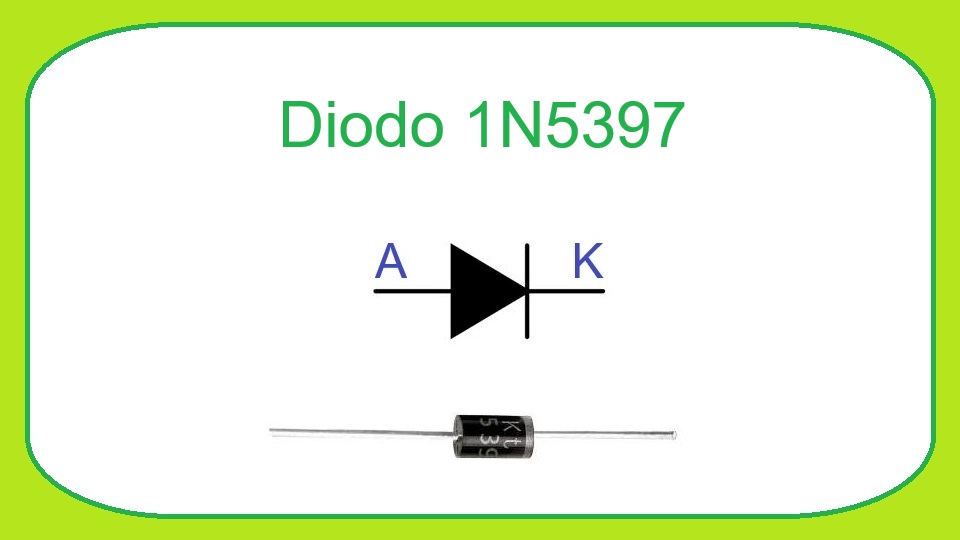

1N5397 - Diodo Rectificador
El diodo 1N5397 es un diodo rectificador de propósito general ampliamente utilizado en fuentes de alimentación, cargadores, adaptadores de corriente y circuitos electrónicos que requieren convertir corriente alterna (CA) en corriente continua (CC). Pertenece a la serie 1N5391-1N5399, una familia de diodos diseñada para soportar corrientes relativamente altas y tensiones inversas elevadas.
Gracias a su capacidad de conducir hasta 1,5 amperios de corriente continua y soportar tensiones inversas de hasta 600 voltios, el 1N5397 es una opción popular tanto en proyectos educativos como en equipos electrónicos comerciales. Su encapsulado DO-15 facilita su montaje en placas de circuito impreso y reparaciones electrónicas.
¿Qué es el diodo 1N5397?
El 1N5397 es un diodo semiconductor rectificador fabricado con una unión PN de silicio. Su función principal consiste en permitir el paso de corriente eléctrica en un solo sentido mientras bloquea el flujo de corriente en la dirección opuesta.
Este comportamiento lo convierte en un componente fundamental para la rectificación de señales de corriente alterna. Cuando se utiliza en una fuente de alimentación, el diodo permite obtener corriente continua a partir de la tensión suministrada por un transformador.
Debido a su robustez eléctrica, el 1N5397 puede utilizarse en aplicaciones de potencia moderada donde se requieren corrientes de hasta 1,5 A y tensiones inversas relativamente altas.
Características principales
- Tensión inversa repetitiva máxima (VRRM): 600 V.
- Corriente rectificada promedio máxima (IF(AV)): 1,5 A.
- Corriente de pico no repetitiva (IFSM): hasta 50 A durante un semiciclo.
- Caída de tensión directa típica (VF): aproximadamente 1,0 V a 1,5 A.
- Corriente inversa máxima (IR): aproximadamente 5 µA a temperatura ambiente.
- Tecnología de silicio para mayor estabilidad y confiabilidad.
- Encapsulado DO-15 para montaje convencional de orificio pasante.
¿Qué reemplazos o equivalencias tiene?
Existen varios diodos que pueden utilizarse como reemplazo del 1N5397 siempre que se respeten las especificaciones eléctricas del circuito. Entre las equivalencias más comunes se encuentran:
- 1N5398 (1000 V, 1,5 A).
- 1N5406 (600 V, 3 A).
- 1N5407 (800 V, 3 A).
- 1N5408 (1000 V, 3 A).
- BY255 (1300 V, 3 A).
Antes de realizar un reemplazo, es importante verificar que el nuevo diodo tenga una tensión inversa máxima y una capacidad de corriente iguales o superiores a las del 1N5397.
Principio de funcionamiento
El diodo 1N5397 funciona como una válvula electrónica para la corriente eléctrica. Cuando el terminal ánodo tiene una tensión positiva respecto al cátodo, el diodo entra en conducción y permite el paso de corriente.
En condiciones normales de funcionamiento, cuando circula una corriente cercana a 1,5 A, aparece una caída de tensión aproximada de 1 V entre sus terminales. Esto significa que si se aplican 12 V al ánodo, aproximadamente 11 V estarán disponibles después del diodo.
Cuando la polaridad se invierte, el diodo bloquea el paso de corriente. Puede soportar hasta 600 V en sentido inverso sin dañarse. Si esta tensión se supera, puede producirse una ruptura interna permanente del componente.
En una fuente de alimentación conectada a un transformador, el 1N5397 conduce durante los semiciclos positivos de la señal alterna y bloquea los negativos, obteniendo así una corriente pulsante que posteriormente puede filtrarse mediante condensadores para obtener una tensión continua más estable.
Aplicaciones típicas
- Fuentes de alimentación lineales.
- Puentes rectificadores de corriente alterna.
- Cargadores de baterías.
- Adaptadores de corriente de baja y media potencia.
- Sistemas de protección contra inversión de polaridad.
- Equipos electrónicos industriales.
- Circuitos de conversión CA a CC.
- Proyectos educativos y prácticas de electrónica.
Recomendaciones de uso
- No exceder la corriente promedio de 1,5 A especificada por el fabricante.
- Respetar la polaridad del diodo identificando correctamente el cátodo mediante la banda marcada en el encapsulado.
- Evitar superar los 600 V de tensión inversa máxima.
- Utilizar un margen de seguridad adecuado en diseños de potencia.
- En aplicaciones con corrientes cercanas al límite, verificar la temperatura de funcionamiento del componente.
- Comprobar siempre las especificaciones del reemplazo antes de sustituir el diodo original.
- Durante el montaje, evitar el sobrecalentamiento de los terminales al soldar.
El diodo rectificador 1N5397 es un componente confiable y económico que ofrece una excelente combinación de capacidad de corriente, tensión inversa y facilidad de uso. Por estas razones continúa siendo uno de los diodos más utilizados en proyectos de electrónica básica, reparación de equipos y diseño de fuentes de alimentación.
