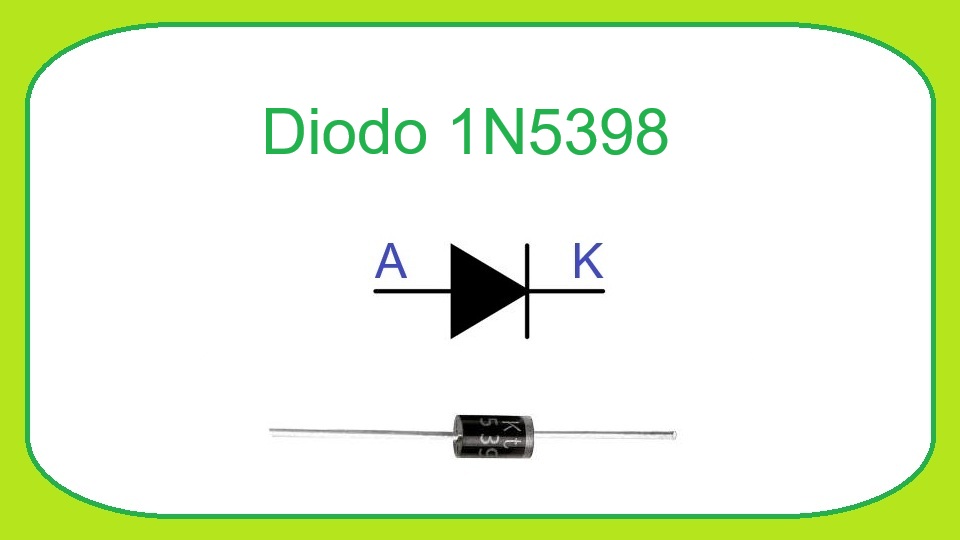

1N5398 - Diodo Rectificador
El 1N5398 es un diodo rectificador de propósito general diseñado para convertir corriente alterna (CA) en corriente continua (CC). Se encuentra entre los diodos rectificadores más utilizados en fuentes de alimentación de baja y media potencia debido a su capacidad para manejar corrientes relativamente altas y soportar voltajes inversos elevados.
Este componente semiconductor pertenece a la familia de los diodos rectificadores de silicio de la serie 1N5391 a 1N5399. Su principal función es permitir el paso de corriente eléctrica en un solo sentido mientras bloquea el flujo en sentido contrario, protegiendo así circuitos electrónicos y permitiendo la rectificación de energía eléctrica.
Gracias a su corriente máxima de 1,5 amperios y su tensión inversa máxima de 1000 voltios, el 1N5398 es ampliamente utilizado en cargadores, fuentes de alimentación, adaptadores de corriente, sistemas de protección y numerosos proyectos de electrónica educativa.
Características principales
- Tensión inversa máxima repetitiva (VRRM): 1000 V.
- Corriente rectificada promedio máxima (IF(AV)): 1,5 A.
- Corriente de sobrecarga de pico no repetitiva (IFSM): hasta 50 A.
- Caída de tensión directa típica (VF): aproximadamente 1,2 V a 1,5 A.
- Tecnología de silicio para alta confiabilidad.
- Encapsulado DO-15 de montaje por orificios (Through-Hole).
- Temperatura de operación de unión: desde -55 °C hasta +150 °C.
¿Qué reemplazos o equivalencias tiene?
El diodo 1N5398 puede ser reemplazado por otros diodos rectificadores que posean especificaciones eléctricas iguales o superiores, especialmente en tensión inversa y corriente máxima. Antes de realizar cualquier sustitución es recomendable verificar el datasheet del componente alternativo.
- 1N4007 (para aplicaciones de menor corriente, hasta 1 A).
- 1N5408 (3 A, 1000 V).
- RL207 (2 A, 1000 V).
- FR207 (2 A, 1000 V, recuperación rápida).
- UF5408 (3 A, 1000 V, ultrarrápido).
Principio de funcionamiento
El diodo 1N5398 funciona como una válvula electrónica unidireccional. Cuando el ánodo se encuentra a un potencial más positivo que el cátodo, el diodo entra en conducción y permite el paso de corriente. Durante este proceso aparece una caída de tensión aproximada de 1,2 V.
Por ejemplo, si una fuente entrega 12 V y el diodo está polarizado directamente, la tensión disponible después del diodo será aproximadamente de 10,8 V a 11 V, dependiendo de la corriente que circule por él.
Cuando la polaridad se invierte, el diodo bloquea el paso de corriente. El 1N5398 puede soportar hasta 1000 V en polarización inversa sin entrar en ruptura, lo que le permite trabajar con seguridad en circuitos conectados a la red eléctrica o en fuentes de alimentación de alto voltaje.
Además, puede suministrar una corriente continua de hasta 1,5 A en condiciones normales y soportar picos momentáneos de hasta 50 A, como los que suelen producirse al encender transformadores o cargar condensadores de filtrado.
Aplicaciones típicas
- Rectificación de corriente alterna en fuentes de alimentación.
- Puentes rectificadores de onda completa.
- Cargadores de baterías.
- Adaptadores de corriente para equipos electrónicos.
- Protección contra inversión de polaridad.
- Circuitos de alimentación para amplificadores.
- Sistemas electrónicos industriales y domésticos.
- Proyectos educativos de electrónica básica y avanzada.
Recomendaciones de uso
- Verificar siempre la orientación correcta del ánodo y del cátodo antes de energizar el circuito.
- No superar la corriente promedio máxima de 1,5 A para evitar sobrecalentamiento.
- Utilizar márgenes de seguridad adecuados cuando se trabaje cerca de los 1000 V de tensión inversa máxima.
- En aplicaciones de alta corriente, asegurar una ventilación adecuada de la placa electrónica.
- Si se requiere una corriente superior a 1,5 A, considerar el uso de diodos de la serie 1N540x o equivalentes de mayor capacidad.
- Revisar siempre el datasheet del fabricante para confirmar parámetros específicos de la versión utilizada.
El diodo 1N5398 es una excelente opción para proyectos de rectificación y protección eléctrica gracias a su combinación de alta tensión inversa, buena capacidad de corriente y bajo costo. Su facilidad de uso y amplia disponibilidad lo convierten en uno de los diodos rectificadores más utilizados tanto por estudiantes como por técnicos y aficionados a la electrónica.
