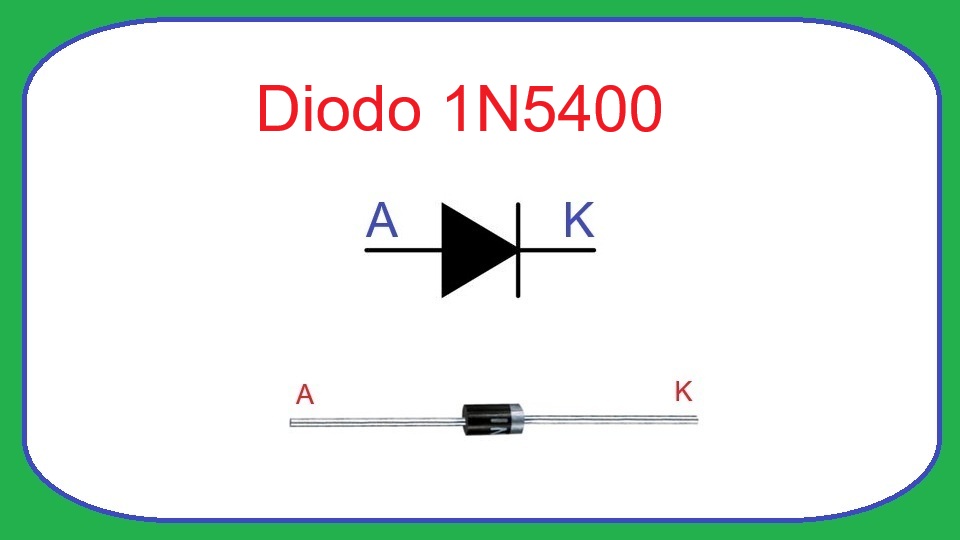

1N5400 - Diodo Rectificador
¿Qué es el diodo 1N5400?
El 1N5400 es un diodo rectificador de silicio diseñado para manejar corrientes relativamente altas en circuitos de alimentación y conversión de energía. Su función principal es permitir el paso de la corriente eléctrica en un solo sentido, bloqueando el flujo en la dirección opuesta.
Este componente pertenece a la conocida familia de diodos rectificadores 1N5400, ampliamente utilizada en fuentes de alimentación, cargadores, equipos industriales, sistemas de control y numerosos proyectos electrónicos donde se requiere convertir corriente alterna (CA) en corriente continua (CC).
Gracias a su capacidad para conducir hasta 3 amperios de corriente continua y soportar tensiones inversas de hasta 50 voltios, el 1N5400 es una solución robusta para aplicaciones de rectificación de potencia moderada.
Características principales
- Tipo: Diodo rectificador de silicio.
- Corriente directa promedio máxima (IF): 3 A.
- Tensión inversa repetitiva máxima (VRRM): 50 V.
- Caída de tensión directa típica (VF): aproximadamente 1,0 V a corriente nominal.
- Corriente de sobrecarga no repetitiva (IFSM): hasta 200 A durante pulsos cortos.
- Encapsulado: DO-201AD.
- Polaridad identificada mediante una banda en el cátodo.
¿Qué reemplazos o equivalencias tiene?
Existen varios diodos rectificadores que pueden utilizarse como reemplazo del 1N5400, siempre que se verifiquen las condiciones eléctricas del circuito. Entre las equivalencias más comunes se encuentran:
- 1N5401
- 1N5402
- 1N5404
- 1N5406
- 1N5408
Todos estos dispositivos pertenecen a la misma familia y mantienen la capacidad de corriente de 3 A. La principal diferencia entre ellos es el voltaje inverso máximo que pueden soportar, siendo los modelos de numeración superior capaces de resistir tensiones más elevadas.
Principio de funcionamiento
El funcionamiento del 1N5400 se basa en la unión PN de silicio. Cuando el ánodo se encuentra a un potencial positivo respecto al cátodo, el diodo entra en conducción y permite el paso de corriente. Durante este proceso aparece una caída de tensión aproximada de 1 V entre sus terminales.
Por ejemplo, si una fuente entrega 12 V y el diodo está polarizado directamente, la tensión disponible después del diodo será aproximadamente de 11 V debido a la caída de tensión característica del componente.
Cuando la polaridad se invierte, el diodo bloquea la circulación de corriente. En esta condición puede soportar hasta 50 V en sentido inverso sin sufrir daños. Esta propiedad permite utilizarlo para rectificar señales de corriente alterna y proteger circuitos frente a conexiones incorrectas de polaridad.
Además, puede conducir corrientes de hasta 3 A de forma continua, lo que lo hace adecuado para alimentar cargas de potencia moderada como motores pequeños, sistemas de iluminación y fuentes de alimentación.
Aplicaciones típicas
- Rectificación de corriente alterna en fuentes de alimentación.
- Puentes rectificadores de potencia.
- Cargadores de baterías.
- Protección contra inversión de polaridad.
- Sistemas de alimentación para motores de corriente continua.
- Equipos industriales y de automatización.
- Circuitos electrónicos de potencia moderada.
- Proyectos educativos y experimentales de electrónica.
Recomendaciones de uso
- Verificar que la tensión inversa del circuito no supere los 50 V especificados para el 1N5400.
- No exceder la corriente continua máxima de 3 A.
- Instalar el diodo respetando la polaridad indicada por la banda del cátodo.
- Considerar la disipación térmica cuando trabaje cerca de su corriente máxima.
- Para aplicaciones con tensiones superiores a 50 V, utilizar modelos de la misma familia como el 1N5404, 1N5406 o 1N5408.
- Comprobar el estado del diodo con un multímetro antes de reutilizar componentes recuperados de otros equipos.
El diodo 1N5400 es uno de los rectificadores de potencia más utilizados en electrónica debido a su simplicidad, bajo costo y capacidad para manejar corrientes relativamente elevadas. Su combinación de 3 A de corriente directa y 50 V de tensión inversa lo convierte en una excelente opción para fuentes de alimentación, sistemas de protección y numerosos proyectos electrónicos.
