1N5401

¿Qué es el 1N5401?

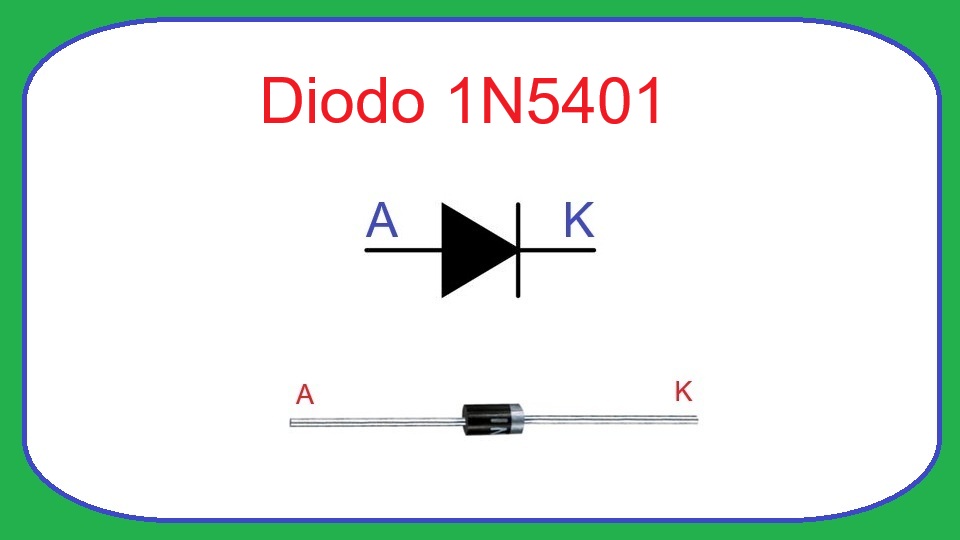

El 1N5401 es un diodo rectificador de silicio de recuperación estándar, en encapsulado axial DO-201AD (DO-27). Está diseñado para manejos de corriente relativamente altos en aplicaciones de rectificación y protección: su corriente media rectificada típica es 3,0 A y su tensión máxima inversa repetitiva para la referencia 1N5401 es 100 V. Estos diodos se ofrecen por varios fabricantes (Vishay, Diodes Inc., Panjit, entre otros) y se usan habitualmente en fuentes de alimentación y como diodos de rueda libre en circuitos inductivos.

Características principales

• Corriente media rectificada (IF(AV)): 3,0 A.
• Tensión inversa repetitiva (VRRM): 100 V.
• Caída de tensión en directa (VF): ≈ 1,0–1,2 V @ 3,0 A.
• Corriente de fuga inversa (IR): pocos µA a 25 °C.
• Pico de corriente de arranque/surge (IFSM): ≈ 180–200 A (8,3 ms, media onda).
• Temperatura de unión máxima (TJ): hasta +150 °C.
• Capacitancia típica de unión: ~25–30 pF (a 1 MHz).

Estos valores son los más relevantes para diseño y selección de componentes; consulte la ficha del fabricante para condiciones de ensayo y curvas completas.

¿Qué reemplazos o equivalencias tiene?

Para reemplazo directo se buscan diodos con la misma corriente media (≥3 A), la misma o mayor tensión inversa (≥100 V) y de preferencia en el mismo encapsulado DO-201AD. Los equivalentes más comunes incluyen:

• 1N5401 — mismo número de pieza disponible por distintos fabricantes.
• NTE5801 — referencia comercial usada como reemplazo directo.
• PG5401 — equivalente ofrecido por Panjit y otros fabricantes.
• Alternativas genéricas: cualquier rectificador axial ≥3 A y ≥100 V en DO-201AD.

Al elegir sustitutos, confirme el IFSM, la caída directa y las condiciones térmicas antes del reemplazo.

Principio de funcionamiento

El 1N5401 es un diodo de unión PN que conduce cuando su ánodo está a un potencial mayor que el cátodo (polarización directa). En directa, la corriente pasa con una caída de tensión típica VF ≈ 1,0–1,2 V a 3,0 A. Por ejemplo: P = VF × IF = 1,2 V × 3,0 A = 3,6 W, valor que debe ser disipado. En polarización inversa el diodo bloquea hasta VRRM = 100 V, con corrientes de fuga muy pequeñas a temperatura ambiente. Para picos transitorios el diodo soporta IFSM ≈ 180–200 A (8,3 ms, media onda), aunque no deben repetirse.

Aplicaciones típicas

• Rectificación en fuentes de alimentación hasta 3 A.
• Diodo de rueda libre en circuitos con inductancias.
• Protección contra inversión de polaridad.
• Reparación de equipos que usen la serie 1N540x.

En aplicaciones de alta frecuencia es mejor usar diodos rápidos o Schottky.

Recomendaciones de uso

• Respete la curva de derating térmico del fabricante.
• Calcule la potencia P = VF × I y asegure buena disipación térmica.
• Evite picos repetitivos que superen IFSM; use protección adicional si es necesario.
• Observe la polaridad marcada por la banda en el cátodo.
• Si no encuentra exactamente el mismo, use un diodo con igual o mayor VRRM e IF(AV).
• Para menor caída de tensión considere diodos Schottky si la aplicación lo permite.

Conclusión rápida

El 1N5401 es un rectificador robusto y económico, adecuado para corrientes de hasta 3 A y bloqueo de 100 V. Es muy utilizado en fuentes de alimentación y circuitos de protección, siempre verificando las condiciones de montaje y disipación.
