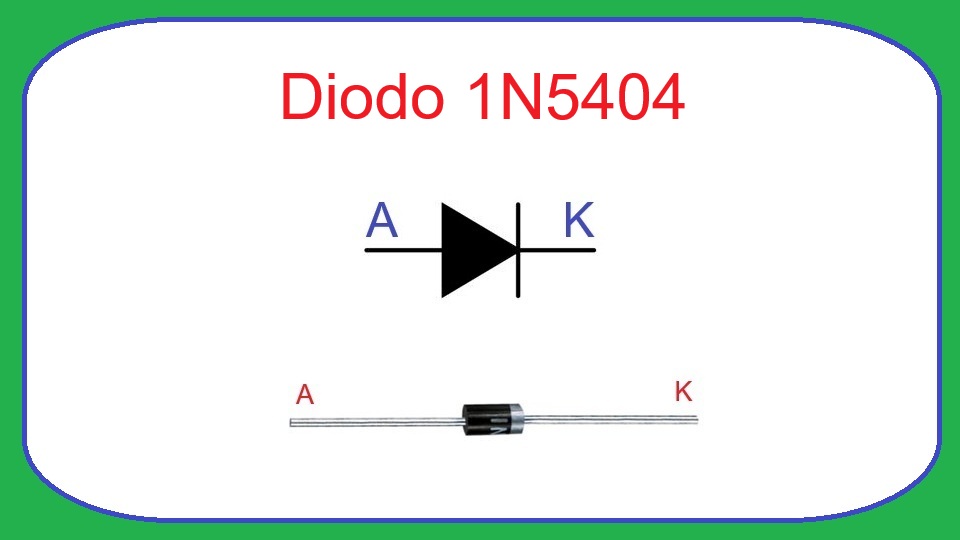

1N5404

¿Qué es el 1N5404?

El 1N5404 es un diodo rectificador de silicio diseñado para rectificación de potencia y aplicaciones generales de corriente media-alta.

Características principales

• Tipo: diodo rectificador de silicio, paquete axial DO-201AD.
• Corriente promedio rectificada máxima (IF(AV)): 3,0 A.
• Tensión de bloqueo inversa repetitiva (VRRM): 400 V.
• Tensión directa máxima típica (VF): ≈ 1,2 V a IF = 3 A.
• Corriente inversa típica (IR): ≈ 5 µA (TA = 25 °C) a VR = VRRM.
• Pico de impulso no repetitivo (IFSM): ≈ 200 A (8,3 ms, medio ciclo).
• Rango de temperatura de junta: −50 °C a +150 °C.

¿Qué reemplazos o equivalencias tiene?

Se puede sustituir por el mismo número de pieza fabricado por distintos fabricantes o por variantes de la misma serie con igual o mayor tensión de bloqueo; ejemplos comunes:

• 1N5404 (misma referencia, disponible de varios fabricantes: Vishay, onsemi, Diodes Inc., Diotec) — reemplazo directo.
• NTE5804 — equivalente comercial con especificación 3 A / 400 V (cross-reference común).
• 1N5405 — misma corriente (3 A) y VRRM = 500 V (sustituto si se requiere mayor margen de tensión).
• 1N5406 — VRRM = 600 V (sustituto para más tensión de bloqueo).
• 1N5408 — VRRM = 1000 V (sustituto para tensiones muy altas, verificar montaje y derating).

Principio de funcionamiento

En conducción directa el ánodo debe estar a un potencial positivo respecto al cátodo; cuando la caída directa supera aproximadamente VF (≈ 1,2 V a 3 A), el diodo comienza a conducir y puede entregar hasta IF(AV) = 3 A en operación continua, con capacidad para pulsos breves de IFSM ≈ 200 A.

En polarización inversa el diodo bloquea la corriente hasta su VRRM (400 V); por debajo de ese límite la corriente inversa es muy pequeña (≈ 5 µA a 25 °C), pero si la tensión inversa excede VRRM o hay transitorios severos, el diodo puede romperse o disipar pulsos de avalancha.

Ejemplo práctico: en un puente rectificador alimentado por un secundario cuyo pico máximo está por debajo de 400 V, el 1N5404 actúa como elemento de rectificación; si el pico inverso esperado se acerca a 400 V o hay picos transitorios, conviene elegir una versión con mayor VRRM (por ejemplo 1N5405/1N5406).

Aplicaciones típicas

• Rectificación en fuentes de alimentación lineales (puentes de diodos y semionda).
• Diodo de libre circulación (freewheeling) en convertidores e inversores de baja frecuencia.
• Protección y bloqueo en circuitos de potencia que requieran hasta 3 A.
• Reparaciones y diseños que requieran diodos de recuperación estándar con alta capacidad de pico.

Recomendaciones de uso

• Dejar margen de tensión: no usar cuando la tensión inversa pico prevista se aproxime a 400 V sin margen para picos o transitorios; si hay dudas, escoger una versión de mayor VRRM.
• Gestión térmica: para corrientes cercanas a 3 A monte el dispositivo con buena disipación (PCB con cobre, máscara térmica o disipador) y consulte la curva de derating del datasheet.
• Pulsos de corriente: aunque soporta picos IFSM ≈ 200 A en pulso único (8,3 ms), evitar repetición de pulsos fuertes; proteja con fusibles o limitadores si procede.
• No es la mejor opción para conmutación a alta frecuencia; para switching rápido prefiera diodos rápidos o Schottky según la aplicación.
• Siga las recomendaciones de soldadura del fabricante (por ejemplo: solder dip 275 °C máximo, 10 s) y verifique el montaje mecánico para disipación y seguridad.
