¿Qué es el 1N5406?

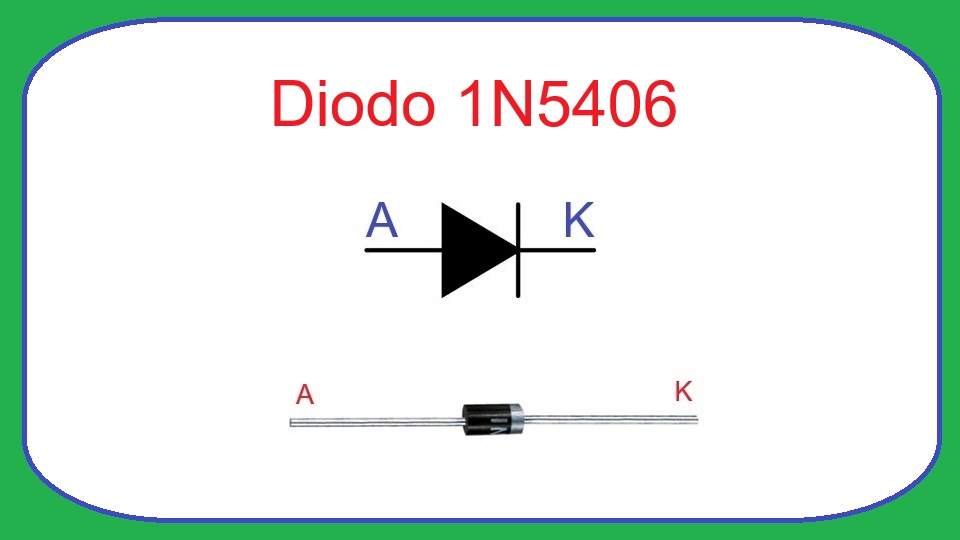

El 1N5406 es un diodo rectificador de silicio en encapsulado axial DO-201AD diseñado para rectificación de potencia; forma parte de la familia 1N5400 (varias versiones con distintos voltajes máximos) y se usa en aplicaciones de suministro de energía donde se requiere soportar corrientes medias y picos de sobrecorriente.
Características principales
- Corriente continua rectificada promedio (IF(AV)): 3,0 A.
- Tensión máxima repetitiva de pico inverso (VRRM): 600 V (para la versión 1N5406).
- Caída de tensión directa máxima (VF) típica: ≈ 1,2 V a IF = 3 A.
- Corriente inversa en DC (IR) típica: ~5 µA a 25 °C.
- Pico de corriente de avalancha/surge (IFSM): ~200 A (8.3 ms media onda senoidal, especificación típica de la serie).
- Temperatura máxima de unión (TJ): hasta 150 °C; encapsulado: DO-201AD (axial).
¿Qué reemplazos o equivalencias tiene?
Equivalentes prácticos son piezas con las mismas características eléctricas y encapsulado (3 A, 600 V, DO-201 / axial). Los más comunes:
- NTE5806 (cruz de referencia comercial frecuente para 1N5406 en distribuidores y catálogos).
- 1N5406 fabricado por distintos fabricantes (Vishay, ON Semiconductor, Diodes Inc. — mismo número de pieza, distintas casas).
- Alternativas genéricas listadas como "Rectifier 3A 600V DO-201" de fabricantes/distribuidores.
Antes de sustituir, verificar: encapsulado, corriente continua, VRRM, IFSM y características de recuperación; no todos los códigos de catálogo son intercambiables sin comprobar la hoja de datos.
Principio de funcionamiento
Funcionamiento básico: cuando el ánodo está a un potencial más positivo que el cátodo (polarización directa) el diodo conduce y aparece una caída de tensión directa VF; para la 1N5406 esa caída es del orden de 1,2 V a 3 A — por tanto, en conducción plena a 3 A disipará P ≈ VF·IF ≈ 3,6 W.
En polarización inversa bloquea la corriente hasta su VRRM (600 V); por encima de esa tensión el diodo comienza a descomponerse y puede dañarse. En bloqueo la corriente inversa típica es muy baja (~µA a 25 °C), pero aumenta con la temperatura. Para transitorios cortos el diodo tolera picos de corriente IFSM del orden de centenas de amperios (ej. 200 A en 8,3 ms).
Aplicaciones típicas
- Puentes rectificadores y rectificación de fuentes de alimentación de media/baja potencia.
- Diodo de rueda libre (freewheeling) en convertidores o fuentes inductivas cuando no se requiere recuperación ultrarrápida.
- Protección contra inversión de polaridad y rectificación general en equipos electrónicos.
- Uso en cargas que requieren capacidad de soportar picos de sobrecorriente momentáneos.
Recomendaciones de uso
- Respeta la corriente media IF(AV)=3 A y aplica derating según la temperatura ambiente y la longitud/área de los conductores.
- Considera la caída de tensión directa (≈1,2 V a 3 A) en el presupuesto térmico y de potencia del circuito.
- Si tu circuito trabaja con conmutación a alta frecuencia o requiere recuperación rápida, usa un diodo UF o Schottky apropiado.
- Verifica la capacidad de pico IFSM para los transitorios de tu aplicación.
- Comprueba la corriente inversa a la temperatura de operación (IR crece con Tj).
- Compra de fabricantes/distribuidores reconocidos y compara la hoja de datos concreta.
- Para aplicaciones críticas o de seguridad, usa componentes especificados y sigue las advertencias del fabricante.
