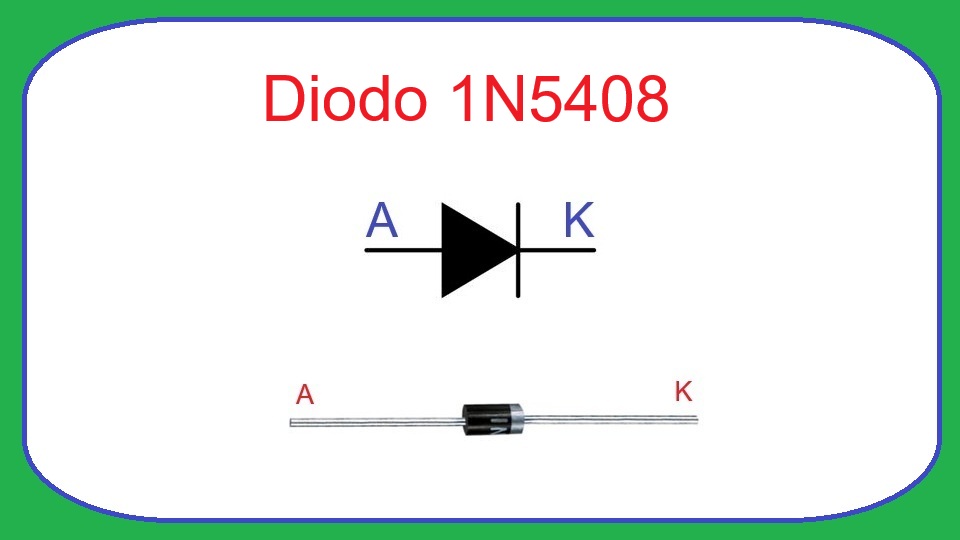

¿Qué es el 1N5408?
El 1N5408 es un diodo rectificador de potencia axial en encapsulado DO-201AD diseñado para rectificación de corriente en aplicaciones de potencia; soporta corrientes continuas de varios amperios y altos voltajes inversos.
Características principales
- Corriente media de rectificación If(AV): 3.0 A (operación típica a 75 °C).
- Tensión inversa máxima repetitiva VRRM: 1000 V.
- Corriente de pico de sobrecarga IFSM: 200 A (8.3 ms, impulso no repetitivo).
- Tensión directa máxima Vf: ≈1.2 V a 3.0 A (valor máximo típico proporcionado por fabricantes).
- Corriente inversa IR: típicamente 5 μA a 25 °C (aumenta con la temperatura; p.ej. 500 μA a 150 °C).
- Temperatura máxima de unión TJ: hasta 150 °C.
- Encapsulado: DO-201AD (axial, epóxico).
¿Qué reemplazos o equivalencias tiene?
Equivalencias comunes (verificar hoja de datos y condiciones del circuito antes de sustituir):
- UF5408 — versión de recuperación rápida/ultrafast con especificaciones de tensión y corriente similares (1000 V, 3 A); útil si se necesita menor tiempo de recuperación en conmutación.
- FR307 — rectificador de recuperación rápida, 3 A, 1000 V; similar en VRRM/If en aplicaciones de potencia.
- 6A10 — rectificador de mayor corriente (6 A) y 1000 V; puede usarse como sustituto si el espacio y la disipación lo permiten.
- 1N5407 / 1N5406 — miembros de la misma familia 1N540x; escogerlos sólo si la tensión máxima requerida es menor (800 V o 600 V respectivamente) y cumple el margen de seguridad del diseño.
Principio de funcionamiento
El 1N5408 es un diodo de unión pn que conduce cuando su ánodo está a un potencial aproximadamente 0.7–1.2 V por encima del cátodo; a la corriente nominal de 3 A la caída directa típica puede alcanzar ≈1.2 V, por lo que la potencia disipada en el diodo será P = V F × I F ≈ 1.2 V × 3 A ≈ 3.6 W durante conducción continua a máxima corriente.
En polarización inversa el diodo bloquea hasta su VRRM (1000 V); la corriente de fuga típica a 25 °C es muy baja (≈5 μA) pero crece con la temperatura (p.ej. hasta cientos de μA a 150 °C), por lo que en condiciones de alta temperatura o alta tensión inversa conviene prever margen y disipación.
El IFSM (200 A) indica la capacidad de soportar picos de corriente breves (ej.: arranque o impulsos transitorios) sin destrucción, pero esos picos generan calor y deben limitarse por diseño mediante fusibles, resistencias o control de la fuente.
Aplicaciones típicas
- Puentes rectificadores de fuentes de alimentación lineales para convertir AC a DC.
- Diodo de rueda libre en circuitos con inductancias (motores, relés) donde se manejan corrientes elevadas.
- Inversores y convertidores de baja frecuencia donde se requiera alta tensión inversa y corriente moderada.
- Cargas y subsistemas de protección donde se requiera alta capacidad de sobrecorriente momentánea.
Recomendaciones de uso
- Si la aplicación es de baja frecuencia (50/60 Hz) y de potencia, el 1N5408 es apropiado; en conmutación rápida prefiera versiones 'UF' o diodos rápidos para reducir pérdidas por recuperación inversa.
- Gestionar disipación térmica: calcular la potencia disipada P = V F × I F y aplicar disipación adecuada o montaje con leads cortos y buen intercambio térmico; respetar las curvas de derating del fabricante para operación continua a temperatura ambiente elevada.
- Verificar la tensión máxima real a la que estará sometido el diodo (picos y sobretensiones); aunque el 1N5408 soporta 1000 V, use margen de seguridad para transientes y envejecimiento.
- No sustituir por diodos de menor VRRM o menor capacidad de pulso sin revisar el circuito; si necesita menor caída directa o conmutación más rápida, considere Schottky o UF5408 y compruebe compatibilidad térmica y eléctrica.
- Al comprar, preferir piezas de fabricantes reconocidos (ON Semiconductor, Vishay, Diodes Inc.) y comprobar los parámetros críticos en la hoja de datos del proveedor concreto.
