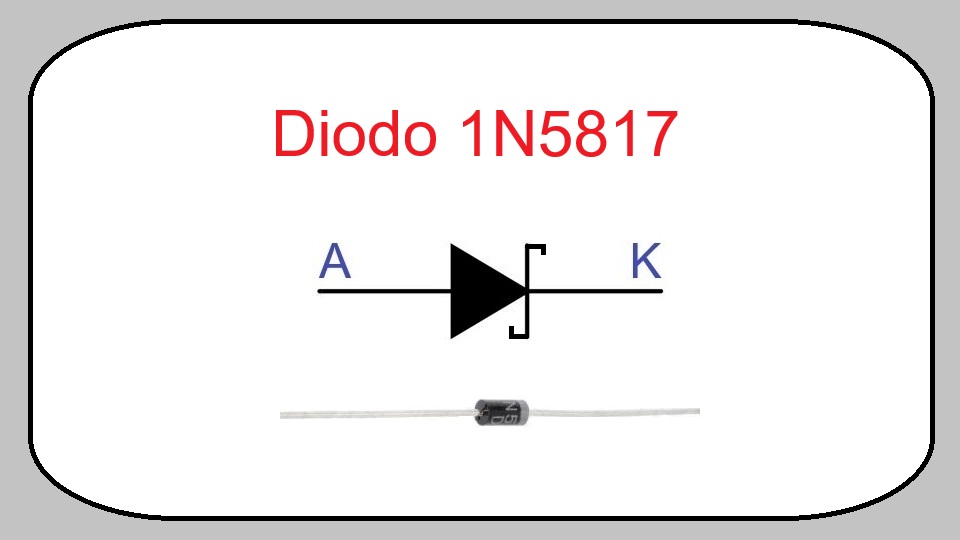

1N5817 - Diodo rectificador de barrera Schottky

El 1N5817 es un diodo semiconductor de tipo Schottky ampliamente utilizado en circuitos electrónicos de baja tensión y alta eficiencia. A diferencia de los diodos rectificadores convencionales de silicio, este componente presenta una caída de tensión directa mucho menor, lo que permite reducir pérdidas de energía y mejorar el rendimiento de los circuitos.

Este diodo está diseñado para soportar una corriente continua de hasta 1 amperio y una tensión inversa máxima de 20 voltios. Gracias a su rápida velocidad de conmutación y baja caída de voltaje, es una opción muy utilizada en fuentes de alimentación, convertidores DC-DC, sistemas alimentados por baterías y circuitos de protección.

El encapsulado más común del 1N5817 es DO-41, un formato axial que facilita su montaje tanto en protoboards como en placas de circuito impreso. Su popularidad se debe a su bajo costo, alta disponibilidad y excelente comportamiento en aplicaciones de potencia moderada.

Características principales

• Tipo de diodo: Schottky.
• Tensión inversa máxima repetitiva (VRRM): 20 V.
• Corriente rectificada promedio máxima (IF(AV)): 1 A.
• Caída de tensión directa típica: entre 0,32 V y 0,45 V aproximadamente.
• Corriente de sobretensión no repetitiva: hasta 25 A durante cortos intervalos.
• Tiempo de recuperación inversa extremadamente bajo, característico de los diodos Schottky.
• Encapsulado axial DO-41 para montaje convencional.

¿Qué reemplazos o equivalencias tiene?

El 1N5817 puede ser reemplazado por otros diodos Schottky con características similares o superiores, siempre verificando que la tensión y corriente del reemplazo sean adecuadas para la aplicación.

• 1N5818 (30 V, 1 A).
• 1N5819 (40 V, 1 A).
• SB120 (20 V, 1 A).
• SS12 (20 V, 1 A, versión SMD).
• MBR120 (20 V, 1 A).

Entre estas alternativas, el 1N5818 y el 1N5819 son los reemplazos más comunes porque mantienen la misma corriente máxima y ofrecen una mayor capacidad de tensión inversa.

Principio de funcionamiento

Cuando el ánodo del 1N5817 se encuentra a un potencial más positivo que el cátodo, el diodo entra en conducción. Debido a la tecnología Schottky, la caída de tensión típica es de aproximadamente 0,32 V a 0,45 V, considerablemente menor que los aproximadamente 0,7 V de un diodo rectificador de silicio convencional.

Por ejemplo, si se aplica una fuente de 5 V al ánodo y el circuito consume una corriente dentro de los límites especificados, el voltaje disponible después del diodo será aproximadamente de 4,6 V a 4,7 V. Esta pequeña pérdida de tensión resulta especialmente útil en dispositivos alimentados por baterías.

Cuando la polaridad se invierte y el voltaje inverso permanece por debajo de los 20 V especificados, el diodo bloquea el paso de corriente. Si se supera este valor, puede producirse una ruptura que dañe permanentemente el componente.

Su rápida respuesta permite además trabajar eficientemente en circuitos de conmutación de alta frecuencia, donde los diodos convencionales pueden presentar mayores pérdidas debido a su tiempo de recuperación inversa.

Aplicaciones típicas

• Rectificación de baja tensión en fuentes de alimentación.
• Protección contra inversión de polaridad.
• Convertidores DC-DC tipo buck y boost.
• Circuitos alimentados por baterías.
• Sistemas solares de pequeña potencia.
• Fuentes conmutadas de alta frecuencia.
• Circuitos de aislamiento de alimentación.
• Cargadores electrónicos y equipos portátiles.

Recomendaciones de uso

Verifique siempre que la tensión inversa máxima del circuito no supere los 20 V especificados para el 1N5817. Si existe la posibilidad de alcanzar tensiones mayores, es recomendable utilizar un 1N5818 o 1N5819.

No exceda la corriente promedio de 1 A. Aunque el dispositivo puede soportar picos momentáneos superiores, un funcionamiento continuo por encima de su especificación puede provocar sobrecalentamiento y reducir su vida útil.

Respete la polaridad durante el montaje. El extremo marcado con una banda corresponde al cátodo. Una conexión incorrecta puede impedir el funcionamiento adecuado del circuito.

En aplicaciones de alta corriente o temperaturas elevadas, asegúrese de proporcionar ventilación adecuada y considerar el calentamiento del componente, especialmente en espacios reducidos.

Si el diseño requiere máxima eficiencia energética, especialmente en equipos alimentados por baterías, el 1N5817 es una excelente elección gracias a su baja caída de tensión directa y rápida conmutación.
