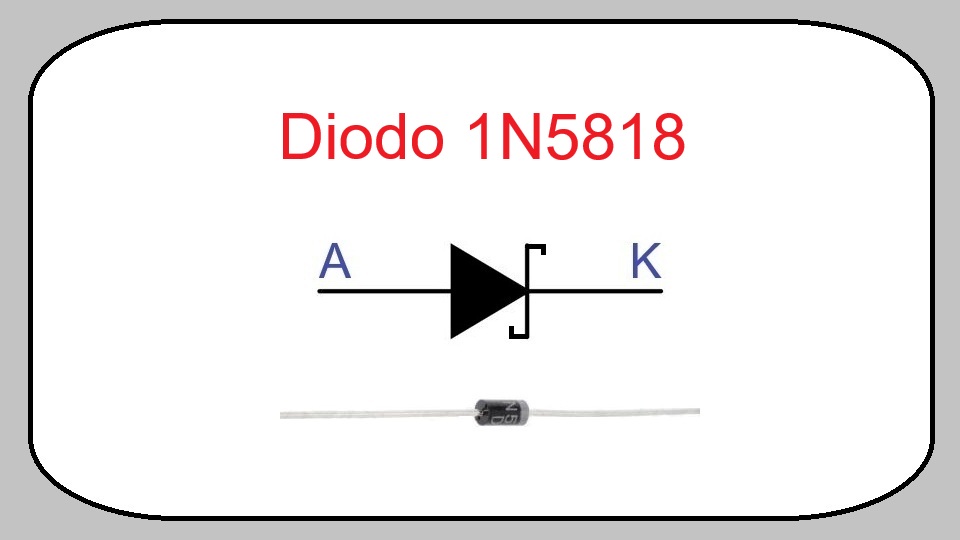

1N5818 - Diodo rectificador de barrera Schottky

El 1N5818 es un diodo rectificador Schottky de propósito general diseñado para permitir el paso de corriente en una sola dirección mientras bloquea la circulación en sentido contrario. A diferencia de los diodos rectificadores tradicionales, utiliza una unión metal-semiconductor en lugar de una unión PN, lo que reduce considerablemente la caída de tensión directa y mejora la velocidad de respuesta.

Su tensión inversa máxima es de 30 voltios y su corriente promedio rectificada alcanza 1 amperio, características que lo hacen adecuado para una gran variedad de proyectos electrónicos educativos y profesionales.

Características principales

• Tensión inversa máxima repetitiva (VRRM): 30 V.
• Corriente rectificada promedio (IF(AV)): 1 A.
• Corriente de sobretensión no repetitiva (IFSM): hasta 25 A aproximadamente.
• Caída de tensión directa típica: entre 0,45 V y 0,60 V según la corriente de trabajo.
• Tecnología Schottky de baja pérdida de potencia.
• Tiempo de recuperación extremadamente rápido, prácticamente instantáneo.
• Encapsulado axial DO-41 para montaje tradicional.

¿Qué reemplazos o equivalencias tiene?

Al reemplazar un diodo es importante verificar que la corriente máxima y la tensión inversa sean iguales o superiores a las del componente original. Algunas equivalencias comunes del 1N5818 son:

• 1N5817 (20 V, 1 A).
• 1N5819 (40 V, 1 A).
• SB130 (30 V, 1 A).
• SS13 (versión SMD de 30 V, 1 A).
• MBR130 (30 V, 1 A).

De estas opciones, el 1N5819 suele ser uno de los reemplazos más utilizados debido a que soporta una tensión inversa superior conservando la misma corriente nominal.

Principio de funcionamiento

Cuando el ánodo del 1N5818 se conecta a un potencial positivo respecto al cátodo, el diodo entra en conducción. Gracias a su tecnología Schottky, la caída de tensión es relativamente baja, normalmente entre 0,45 V y 0,60 V para corrientes cercanas a 1 amperio.

Por ejemplo, si se aplican 5 V al ánodo y el diodo conduce una corriente de 1 A, en el cátodo aparecerán aproximadamente entre 4,4 V y 4,5 V. Esta característica permite aprovechar mejor la energía disponible en comparación con un diodo rectificador convencional, cuya caída suele rondar los 0,7 V.

Cuando la polaridad se invierte, el diodo bloquea la circulación de corriente siempre que la tensión inversa no supere los 30 V especificados por el fabricante. De esta manera protege los circuitos contra conexiones incorrectas y permite realizar funciones de rectificación.

Aplicaciones típicas

• Protección contra inversión de polaridad en equipos electrónicos.
• Rectificación en fuentes de alimentación de baja tensión.
• Convertidores DC-DC de alta eficiencia.
• Circuitos alimentados por baterías.
• Sistemas solares de pequeña potencia.
• Cargadores electrónicos de baja tensión.
• Diodo de rueda libre en circuitos con relés y bobinas.

Recomendaciones de uso

• No exceder la tensión inversa máxima de 30 V.
• No superar la corriente promedio de 1 A de manera continua.
• Verificar la correcta orientación del ánodo y el cátodo antes de energizar el circuito.
• Utilizar disipación adecuada si el diodo trabaja cerca de su corriente máxima durante largos periodos.
• Seleccionar un reemplazo con igual o mayor tensión inversa y corriente nominal.
• Considerar que los diodos Schottky presentan una corriente de fuga mayor que los diodos de silicio convencionales.
• Para aplicaciones de alta frecuencia, el 1N5818 ofrece ventajas importantes debido a su rápida conmutación.
