1N5819 - Diodo rectificador de barrera Schottky

El 1N5819 es un diodo de barrera Schottky ampliamente utilizado en fuentes de alimentación, convertidores DC-DC, cargadores, sistemas de energía solar y circuitos electrónicos de alta eficiencia. A diferencia de los diodos rectificadores convencionales de silicio, el 1N5819 presenta una caída de tensión directa muy baja, lo que reduce las pérdidas de energía y mejora el rendimiento general del circuito.

Este componente está diseñado para soportar una corriente continua de hasta 1 amperio y una tensión inversa máxima de 40 voltios. Gracias a su tecnología Schottky, posee además una velocidad de conmutación extremadamente rápida, característica que lo hace ideal para aplicaciones de alta frecuencia.

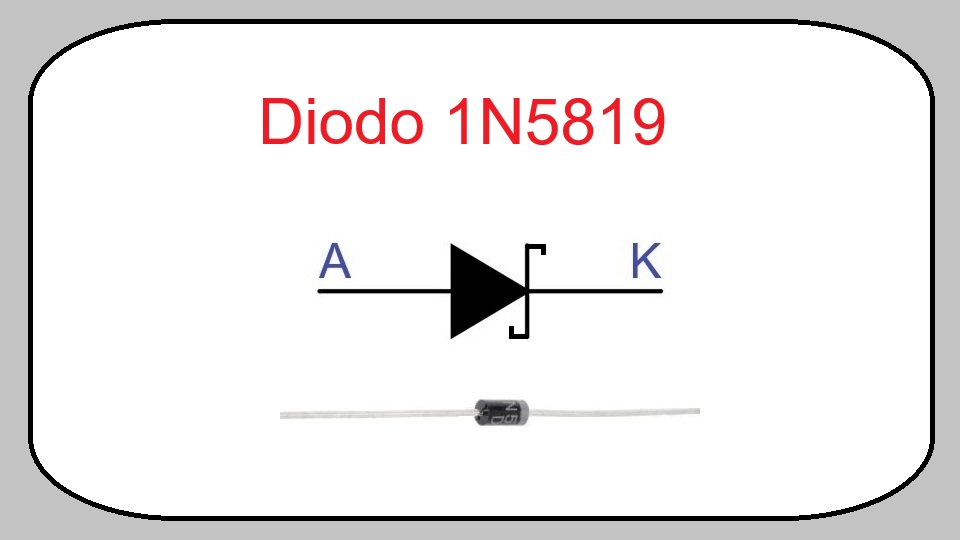

El encapsulado más común es DO-41, fácilmente reconocible por su cuerpo cilíndrico negro con una banda plateada o gris que identifica el cátodo. Debido a su bajo costo y alta disponibilidad, el 1N5819 es uno de los diodos Schottky más utilizados por aficionados, estudiantes y profesionales de la electrónica.

Características principales

• Tensión inversa máxima repetitiva (VRRM): 40 V.
• Corriente rectificada promedio máxima (IF(AV)): 1 A.
• Corriente de sobretensión no repetitiva (IFSM): hasta 25 A.
• Caída de tensión directa típica (VF): entre 0,32 V y 0,60 V según la corriente circulante.
• Tecnología de barrera Schottky para bajas pérdidas de potencia.
• Tiempo de recuperación inversa extremadamente bajo, prácticamente instantáneo.
• Rango de temperatura de operación de aproximadamente -65 °C a +125 °C.

¿Qué reemplazos o equivalencias tiene?

Dependiendo de la tensión y corriente requeridas por el circuito, el 1N5819 puede ser reemplazado por otros diodos Schottky de características similares. Antes de realizar una sustitución, siempre se recomienda verificar el datasheet del componente alternativo.

• 1N5817 (20 V, 1 A).
• 1N5818 (30 V, 1 A).
• SS14 (40 V, 1 A, versión SMD).
• MBR140 (40 V, 1 A).
• SR140 (40 V, 1 A).

Principio de funcionamiento

El diodo 1N5819 permite el paso de corriente cuando se encuentra polarizado directamente, es decir, cuando el ánodo tiene un potencial más positivo que el cátodo. Una de sus principales ventajas es que necesita una tensión mucho menor para comenzar a conducir en comparación con un diodo rectificador convencional.

Por ejemplo, cuando circula una corriente cercana a 1 amperio, la caída de tensión directa suele encontrarse entre aproximadamente 0,45 V y 0,60 V. Esto significa que si una fuente entrega 5 V al ánodo, el cátodo tendrá aproximadamente entre 4,4 V y 4,6 V, produciendo una pérdida de energía reducida.

Cuando el diodo se polariza en sentido inverso, bloquea el paso de corriente siempre que la tensión aplicada no supere los 40 V especificados. Gracias a la tecnología Schottky, el cambio entre conducción y bloqueo ocurre de forma extremadamente rápida, permitiendo trabajar eficientemente en fuentes conmutadas y convertidores de alta frecuencia.

Aplicaciones típicas

• Rectificación en fuentes de alimentación conmutadas.
• Protección contra inversión de polaridad.
• Convertidores DC-DC tipo Buck y Boost.
• Sistemas de carga de baterías.
• Circuitos de energía solar de baja potencia.
• Fuentes de alimentación para microcontroladores.
• Protección de salidas electrónicas frente a corrientes inversas.
• Fuentes de alimentación para equipos portátiles.
• Circuitos de recuperación de energía.
• Adaptadores y cargadores electrónicos.

Recomendaciones de uso

Verifique siempre que la tensión inversa presente en el circuito no supere los 40 V máximos especificados para el 1N5819. Si existe la posibilidad de alcanzar valores superiores, deberá seleccionarse un diodo con mayor capacidad de bloqueo.

La corriente continua recomendada no debe exceder 1 A. Si el circuito trabaja cerca de este límite durante largos periodos, es conveniente asegurar una adecuada ventilación para evitar el sobrecalentamiento del componente.

Respete la orientación del diodo durante el montaje. La banda marcada sobre el encapsulado indica el terminal cátodo. Una conexión incorrecta puede impedir el funcionamiento del circuito o provocar daños en otros componentes.

Debido a su baja caída de tensión, el 1N5819 es una excelente opción cuando se busca maximizar la eficiencia energética, especialmente en equipos alimentados por baterías o sistemas donde cada fracción de voltio resulta importante.
