2N2222A
¿Qué es el Transistor 2N2222A?
El 2N2222A es un transistor bipolar de unión (BJT) tipo NPN de propósito general, ampliamente utilizado en circuitos de amplificación y conmutación. Es uno de los transistores más populares y económicos del mercado, ideal tanto para principiantes como para aplicaciones profesionales.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | 40 | V |
| Voltaje Colector-Base máximo | VCBO | 75 | V |
| Voltaje Emisor-Base máximo | VEBO | 6 | V |
| Corriente de Colector máxima | IC | 800 | mA |
| Ganancia de corriente (hFE) | β | 100-300 | - |
| Frecuencia de transición | fT | 250 | MHz |
| Potencia máxima | PD | 500 | mW |
| Temperatura de operación | TJ | -65 a +200 | °C |

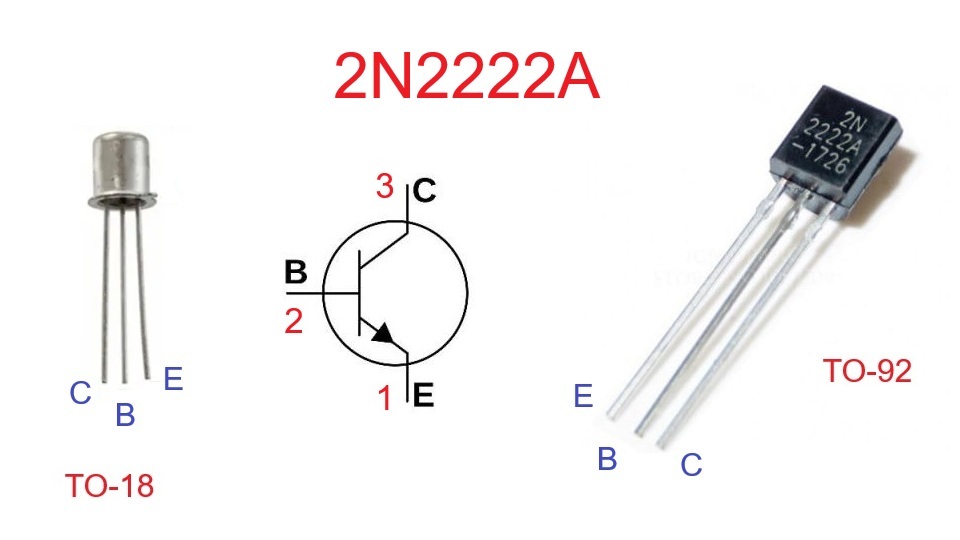

Configuración de Pines (Pinout)
Vista desde abajo (TO-18):
- Pin 1: Emisor (E)
- Pin 2: Base (B)
- Pin 3: Colector (C)
Nota: El encapsulado más común es TO-18 (metálico cilíndrico), aunque también existe en TO-92 (plástico).
Aplicaciones Típicas
- Amplificadores de señal de baja potencia
- Circuitos de conmutación
- Osciladores
- Drivers para LEDs
- Circuitos de temporización
- Amplificadores de radiofrecuencia
- Circuitos digitales TTL
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo directo del 2N2222A en la mayoría de aplicaciones:
- 2N2222: Versión sin sufijo "A", características similares
- PN2222A: Equivalente en encapsulado TO-92 (plástico)
- 2N3904: Muy similar, ampliamente disponible
- BC547: Equivalente europeo popular
- 2N4401: Mayor corriente de colector (600mA)
- MPSA05: Versión mejorada para alta frecuencia
Importante: Siempre verificar las especificaciones del circuito antes de realizar sustituciones.
Transistor Complemento
El complemento PNP del 2N2222A es:
- 2N2907A: Transistor PNP con características similares pero polaridad opuesta
- 2N3906: Alternativa PNP muy común
Estos transistores complementarios son útiles en circuitos push-pull, amplificadores clase B y aplicaciones que requieren simetría entre transistores NPN y PNP.
