2N2369A
¿Qué es el Transistor 2N2369A?
El 2N2369A es un transistor bipolar de unión (BJT) tipo NPN diseñado específicamente para aplicaciones de conmutación de alta velocidad. Se caracteriza por sus excelentes tiempos de conmutación y su capacidad para operar a frecuencias elevadas, lo que lo hace ideal para circuitos digitales, osciladores y aplicaciones de switching rápido.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Bipolar (Alta Velocidad) | - |
| Voltaje Colector-Emisor máximo | VCEO | 15 | V |
| Voltaje Colector-Base máximo | VCBO | 25 | V |
| Voltaje Emisor-Base máximo | VEBO | 4 | V |
| Corriente de Colector máxima | IC | 200 | mA |
| Ganancia de corriente (hFE) | β | 40-120 | - |
| Frecuencia de transición | fT | 400 | MHz |
| Tiempo de subida | tr | 4 | ns |
| Tiempo de bajada | tf | 18 | ns |
| Potencia máxima | PD | 360 | mW |
| Temperatura de operación | TJ | -65 a +200 | °C |

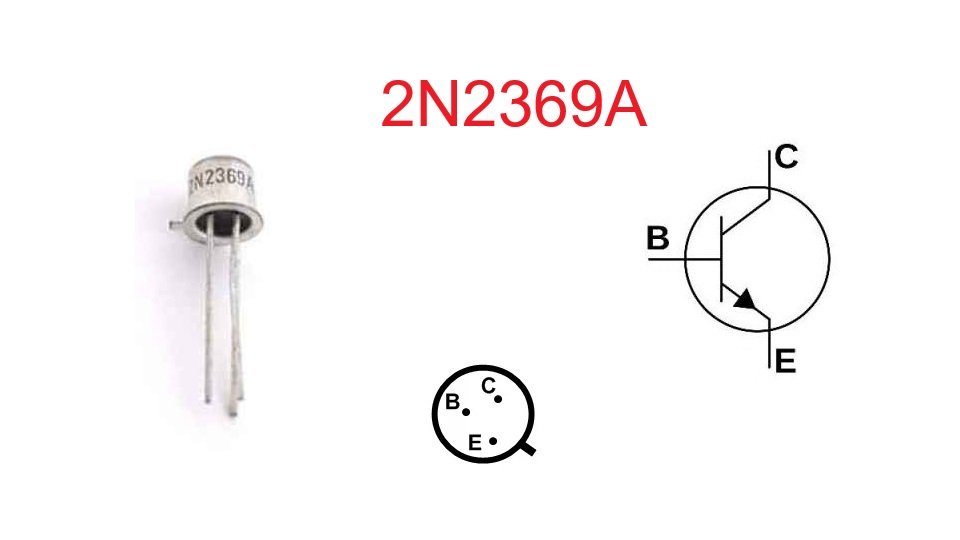

Configuración de Pines (Pinout)
Vista desde abajo (TO-18):
- Pin 1: Emisor (E)
- Pin 2: Base (B)
- Pin 3: Colector (C)
Nota: El encapsulado estándar es TO-18 (metálico cilíndrico). También disponible en TO-72 para algunas versiones.
Aplicaciones Típicas
- Conmutación de alta velocidad
- Circuitos digitales TTL y CMOS
- Osciladores de alta frecuencia
- Drivers para displays LED
- Circuitos de temporización precisos
- Amplificadores de video
- Circuitos de pulsos
- Interfaces entre lógicas diferentes
- Generadores de ondas cuadradas
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del 2N2369A en aplicaciones de conmutación rápida:
- 2N2369: Versión sin sufijo "A", características similares
- 2N3866: Mayor potencia, similar velocidad
- 2N4124: Características de switching similares
- MPSA13: Darlington, mayor ganancia
- 2N5179: Versión mejorada para RF
- BC847: Equivalente moderno en SMD
- MMBT2369A: Versión SMD (SOT-23)
- 2SC945: Equivalente japonés
Importante: Verificar que el reemplazo soporte la velocidad de conmutación requerida por la aplicación.
Transistor Complemento
El complemento PNP recomendado para el 2N2369A es:
- 2N2907A: Transistor PNP de conmutación rápida con características temporales similares
- 2N4126: PNP específico para alta velocidad, mejor match temporal
- 2N3906: Alternativa PNP común, aunque con menor velocidad
El par 2N2369A/2N4126 es especialmente recomendado para aplicaciones push-pull de alta velocidad y circuitos de conmutación complementarios.
