2N2907A
¿Qué es el Transistor 2N2907A?
El 2N2907A es un transistor bipolar de unión (BJT) tipo PNP de propósito general, diseñado como complemento directo del popular 2N2222A. Es ampliamente utilizado en circuitos de amplificación y conmutación donde se requiere polaridad PNP. Su alta disponibilidad y bajo costo lo convierten en una excelente opción tanto para principiantes como para aplicaciones profesionales.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | PNP Bipolar | - |
| Voltaje Colector-Emisor máximo | VCEO | -40 | V |
| Voltaje Colector-Base máximo | VCBO | -75 | V |
| Voltaje Emisor-Base máximo | VEBO | -6 | V |
| Corriente de Colector máxima | IC | -600 | mA |
| Ganancia de corriente (hFE) | β | 100-300 | - |
| Frecuencia de transición | fT | 200 | MHz |
| Potencia máxima | PD | 400 | mW |
| Temperatura de operación | TJ | -65 a +200 | °C |

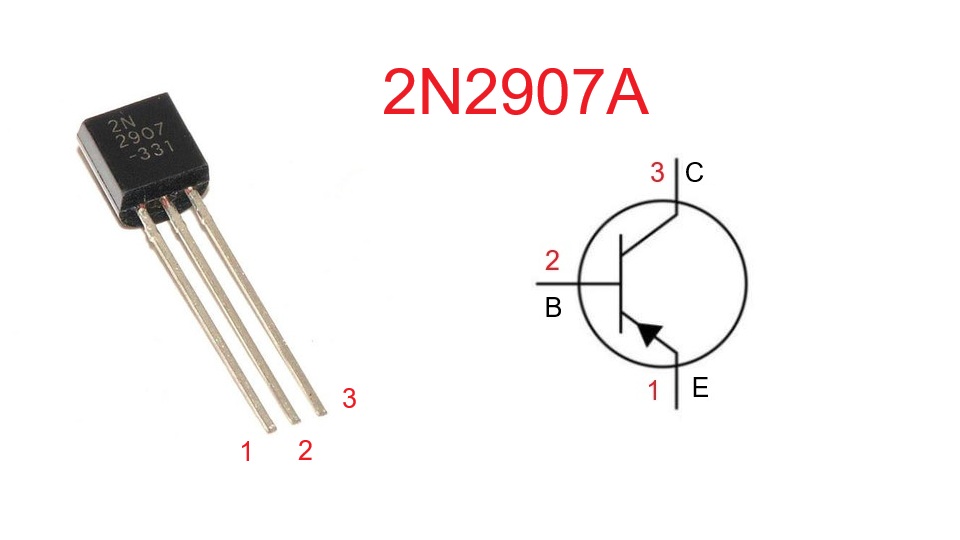

Configuración de Pines (Pinout)
Vista desde abajo (TO-18):
- Pin 1: Emisor (E)
- Pin 2: Base (B)
- Pin 3: Colector (C)
Nota: El encapsulado más común es TO-18 (metálico cilíndrico), aunque también existe en TO-92 (plástico). El pinout es idéntico al 2N2222A.
Aplicaciones Típicas
- Amplificadores de señal de baja potencia (lado PNP)
- Circuitos de conmutación con lógica invertida
- Amplificadores push-pull (junto con 2N2222A)
- Drivers para cargas conectadas a tierra
- Circuitos de temporización y osciladores
- Amplificadores diferenciales
- Fuentes de corriente constante
- Circuitos de protección y limitación
Equivalentes y Reemplazos
Los siguientes transistores PNP pueden usarse como reemplazo directo del 2N2907A en la mayoría de aplicaciones:
- 2N2907: Versión sin sufijo "A", características muy similares
- PN2907A: Equivalente en encapsulado TO-92 (plástico)
- 2N3906: Muy popular, características similares
- BC557: Equivalente europeo ampliamente disponible
- 2N4403: Mayor corriente de colector (600mA)
- MPSA55: Versión mejorada para alta frecuencia
- 2SA1015: Equivalente japonés popular
Importante: Siempre verificar las especificações del circuito y polaridades antes de realizar sustituciones.
Transistor Complemento
El complemento NPN del 2N2907A es:
- 2N2222A: Transistor NPN con características similares pero polaridad opuesta
- 2N3904: Alternativa NPN muy común y económica
Esta pareja complementaria (2N2907A/2N2222A) es una de las más utilizadas en electrónica para:
- Amplificadores push-pull clase B
- Circuitos de conmutación complementarios
- Fuentes de alimentación reguladas
- Amplificadores diferenciales
- Circuitos de audio de baja potencia
