2N2955
¿Qué es el Transistor 2N2955?
El 2N2955 es un transistor bipolar de unión (BJT) tipo PNP de potencia media, diseñado específicamente como complemento del famoso 2N3055 NPN. Es ampliamente utilizado en amplificadores de audio de potencia, fuentes de alimentación reguladas y circuitos de conmutación de alta corriente. Su robustez y confiabilidad lo han convertido en un estándar de la industria durante décadas.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | PNP Bipolar de Potencia | - |
| Voltaje Colector-Emisor máximo | VCEO | 60 | V |
| Voltaje Colector-Base máximo | VCBO | 100 | V |
| Voltaje Emisor-Base máximo | VEBO | 7 | V |
| Corriente de Colector máxima | IC | 15 | A |
| Corriente de Base máxima | IB | 7 | A |
| Ganancia de corriente (hFE) | β | 20-70 | - |
| Potencia máxima (con disipador) | PD | 115 | W |
| Potencia sin disipador | PD | 2 | W |
| Temperatura de unión máxima | TJ | 200 | °C |
| Temperatura de operación | TA | -65 a +200 | °C |
| Resistencia térmica | RθJC | 1.52 | °C/W |
| Voltaje de saturación CE | VCE(sat) | 1.1 | V |
Configuración de Pines (Pinout)

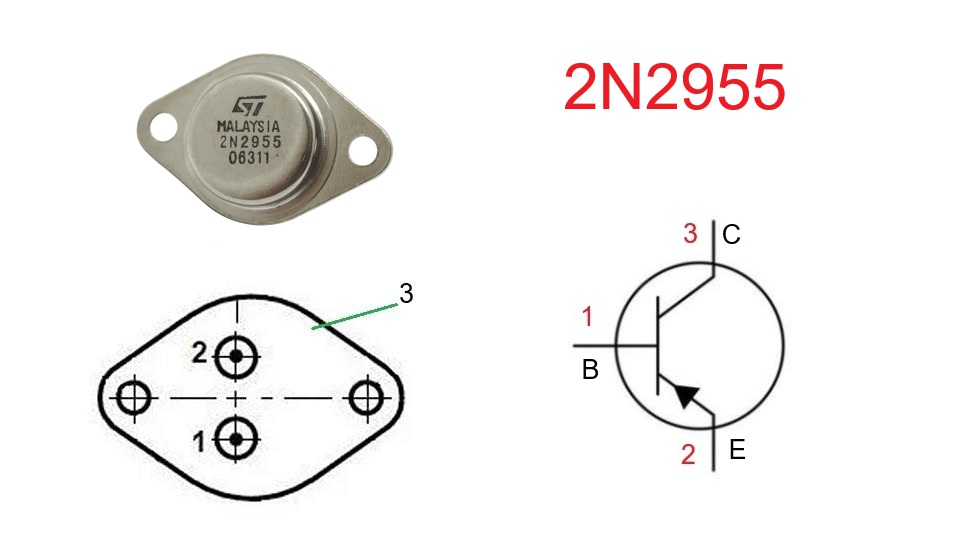

Encapsulado TO-3 (Vista desde abajo):
- Carcasa metálica: Colector (C) - Conectado al disipador
- Pin izquierdo: Emisor (E)
- Pin derecho: Base (B)
Nota: El encapsulado TO-3 es completamente metálico y requiere aislamiento eléctrico del disipador si es necesario. La carcasa está internamente conectada al colector.
Aplicaciones Típicas
- Amplificadores de audio de potencia (etapa de salida)
- Fuentes de alimentación reguladas (reguladores serie)
- Amplificadores clase AB y clase B
- Circuitos de conmutación de alta corriente
- Drivers para motores DC
- Inversores y convertidores DC-DC
- Circuitos de protección contra sobrecorriente
- Amplificadores de instrumentación
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del 2N2955 en la mayoría de aplicaciones:
- MJ2955: Versión mejorada con mejores características térmicas
- 2N3055 (versión PNP): Algunas versiones PNP del 3055 son equivalentes
- TIP36C: Alternativa moderna con mejor hFE
- MJ3001: Mayor potencia (200W vs 115W)
- 2N5884: Equivalente con características similares
- MJ15003: Versión de mayor potencia para aplicaciones exigentes
- TIP147: Darlington equivalente (mayor ganancia)
Importante: Verificar siempre voltajes, corrientes y encapsulado antes de realizar sustituciones, especialmente en aplicaciones de potencia.
Transistor Complemento
El complemento NPN del 2N2955 es:
- 2N3055: Transistor NPN con características prácticamente idénticas pero polaridad opuesta
- MJ2955/2N3055: Par complementario perfecto para aplicaciones simétricas
Este par complementario (2N2955/2N3055) es legendario en el diseño de amplificadores de audio clase AB, donde se requiere simetría perfecta entre las ramas positiva y negativa del circuito de salida.
