2N3055
¿Qué es el Transistor 2N3055?
El 2N3055 es un transistor bipolar de unión (BJT) tipo NPN de potencia media, considerado uno de los transistores de potencia más famosos y utilizados en la historia de la electrónica. Es ideal para aplicaciones de amplificación de potencia, reguladores de voltaje y circuitos donde se requiere manejar corrientes altas con voltajes moderados.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN Potencia | - |
| Voltaje Colector-Emisor máximo | VCEO | 60 | V |
| Voltaje Colector-Base máximo | VCBO | 100 | V |
| Voltaje Emisor-Base máximo | VEBO | 7 | V |
| Corriente de Colector máxima | IC | 15 | A |
| Corriente de Base máxima | IB | 7 | A |
| Ganancia de corriente (hFE) | β | 20-70 | - |
| Potencia máxima (sin disipador) | PD | 15 | W |
| Potencia máxima (con disipador) | PD | 115 | W |
| Temperatura de unión máxima | TJ | 200 | °C |
| Resistencia térmica (unión-cápsula) | RθJC | 1.52 | °C/W |
| Frecuencia de transición | fT | 0.8 | MHz |

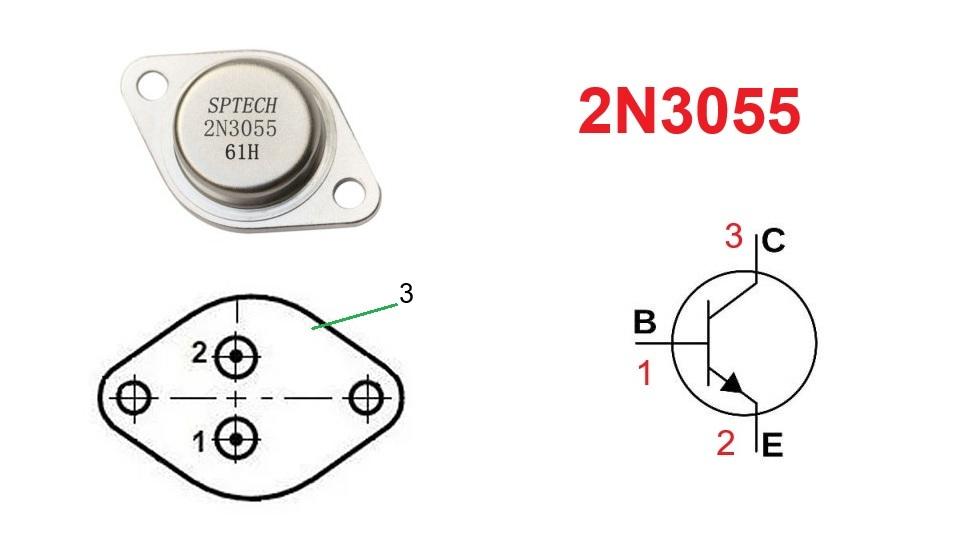

Configuración de Pines (Pinout)
Encapsulado TO-3 (Vista desde arriba):
- Cápsula metálica: Colector (C) - conectado al disipador
- Pin izquierdo: Base (B)
- Pin derecho: Emisor (E)
Nota: El encapsulado TO-3 es completamente metálico y se monta directamente al disipador de calor, haciendo contacto eléctrico con el colector.
Aplicaciones Típicas
- Amplificadores de potencia de audio (hasta 50W)
- Reguladores de voltaje lineales
- Fuentes de alimentación conmutadas
- Drivers para motores DC
- Inversores de baja frecuencia
- Circuitos de carga de baterías
- Amplificadores de instrumentación
- Circuitos de protección por sobrecorriente
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del 2N3055 en la mayoría de aplicaciones:
Reemplazos Directos
- MJ2955: Versión mejorada del 2N3055, mayor ganancia
- 2N3055A: Versión mejorada con mejores especificaciones
- TIP35C: Alternativa en encapsulado TO-247, 25A
- TIP2955: Versión PNP complementaria (pero es complemento)
Alternativas Modernas
- TIP31C: Menor corriente (3A) pero más económico
- TIP41C: 6A, buena alternativa para aplicaciones menores
- BD911: Europeo, características similares
- BUX85: Mayor voltaje (450V) para switching
Alternativas MOSFET (Mayor Eficiencia)
- IRF540N: MOSFET, mayor eficiencia, 33A
- IRFZ44N: MOSFET, 49A, control por voltaje
- IRF3205: MOSFET, 110A, ultra eficiente
Importante: Los MOSFETs requieren circuitos de control diferentes (voltaje vs corriente).
Transistor Complemento
El complemento PNP del 2N3055 es:
- 2N2955: Transistor PNP de potencia, 60V, 15A
- MJ2955: Versión mejorada del 2N2955
- TIP36C: Alternativa PNP en TO-247, 25A
Estos pares complementarios son esenciales en:
- Amplificadores push-pull clase B y AB
- Reguladores de voltaje simétricos (±V)
- Amplificadores de audio de alta fidelidad
- Circuitos de potencia balanceados
