2N3553
¿Qué es el Transistor 2N3553?
El 2N3553 es un transistor bipolar de unión (BJT) tipo NPN diseñado específicamente para aplicaciones de radiofrecuencia (RF) y amplificación de potencia. Es ampliamente utilizado en transmisores de VHF/UHF, amplificadores lineales y equipos de comunicaciones. Su construcción robusta y excelentes características de RF lo convierten en una opción popular para radioaficionados y aplicaciones profesionales.
Características Principales
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tipo | - | NPN RF Power | - |
| Voltaje Colector-Emisor máximo | VCEO | 40 | V |
| Voltaje Colector-Base máximo | VCBO | 50 | V |
| Voltaje Emisor-Base máximo | VEBO | 5 | V |
| Corriente de Colector máxima | IC | 7 | A |
| Corriente de Base máxima | IB | 1.5 | A |
| Ganancia de corriente (hFE) | β | 15-60 | - |
| Frecuencia de transición | fT | 100 | MHz |
| Potencia máxima (25°C) | PD | 70 | W |
| Potencia de salida RF típica (175MHz) | Po | 25 | W |
| Temperatura de unión máxima | TJ | 200 | °C |
| Resistencia térmica unión-carcasa | RθJC | 2.5 | °C/W |

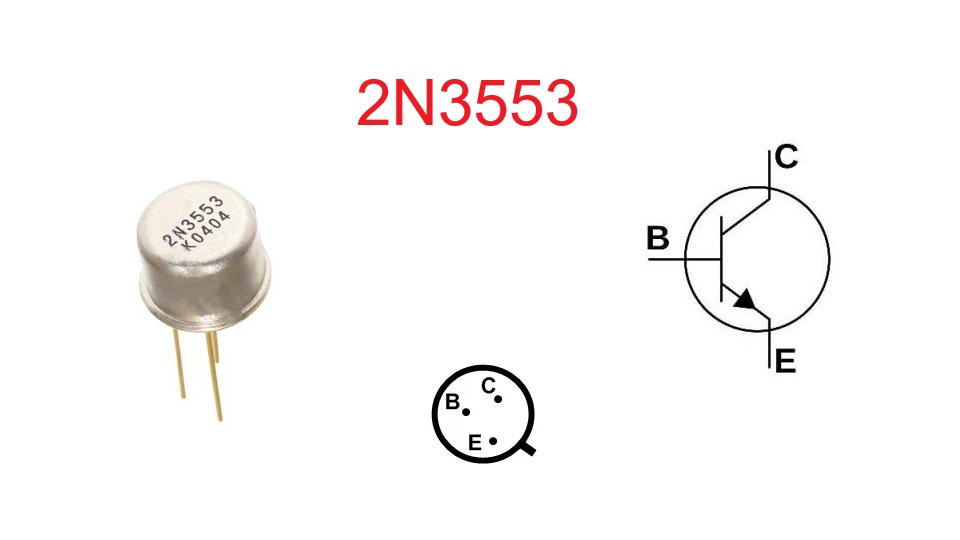

Configuración de Pines (Pinout)
Encapsulado TO-39 (vista desde abajo):
- Pin 1: Emisor (E)
- Pin 2: Base (B)
- Pin 3: Colector (C)
Nota: El encapsulado TO-39 es metálico y permite excelente disipación térmica. El colector está conectado internamente a la carcasa metálica.
Aplicaciones Típicas
- Amplificadores de potencia RF (VHF/UHF)
- Transmisores de radioaficionados (144MHz, 432MHz)
- Amplificadores lineales de comunicaciones
- Osciladores de potencia
- Drivers para amplificadores de mayor potencia
- Equipos de radiocomunicación móvil
- Amplificadores para radioenlaces
- Transmisores FM comerciales (baja potencia)
Parámetros RF Importantes
| Parámetro | Condiciones | Valor Típico | Unidad |
|---|---|---|---|
| Ganancia de potencia | 175MHz, 25W salida | 4 | dB |
| Eficiencia de colector | 175MHz, clase C | 60 | % |
| Capacitancia entrada | Cib | 35 | pF |
| Capacitancia salida | Cob | 8 | pF |
| Tiempo subida/bajada | tr/tf | 15 | ns |
Equivalentes y Reemplazos
Los siguientes transistores pueden usarse como reemplazo del 2N3553 en aplicaciones similares:
- 2SC1969: Transistor japonés con características muy similares
- 2SC1971: Versión con mayor ganancia de potencia
- 2SC1972: Mayor potencia de salida (hasta 35W)
- MRF237: Versión Motorola equivalente
- BLY87: Equivalente europeo (Philips/NXP)
- 2N5643: Alternativa con especificaciones similares
- SD1127: Reemplazo moderno de alta calidad
Importante: Verificar siempre las especificaciones de RF y la impedancia de entrada/salida antes de realizar sustituciones en circuitos de RF.
